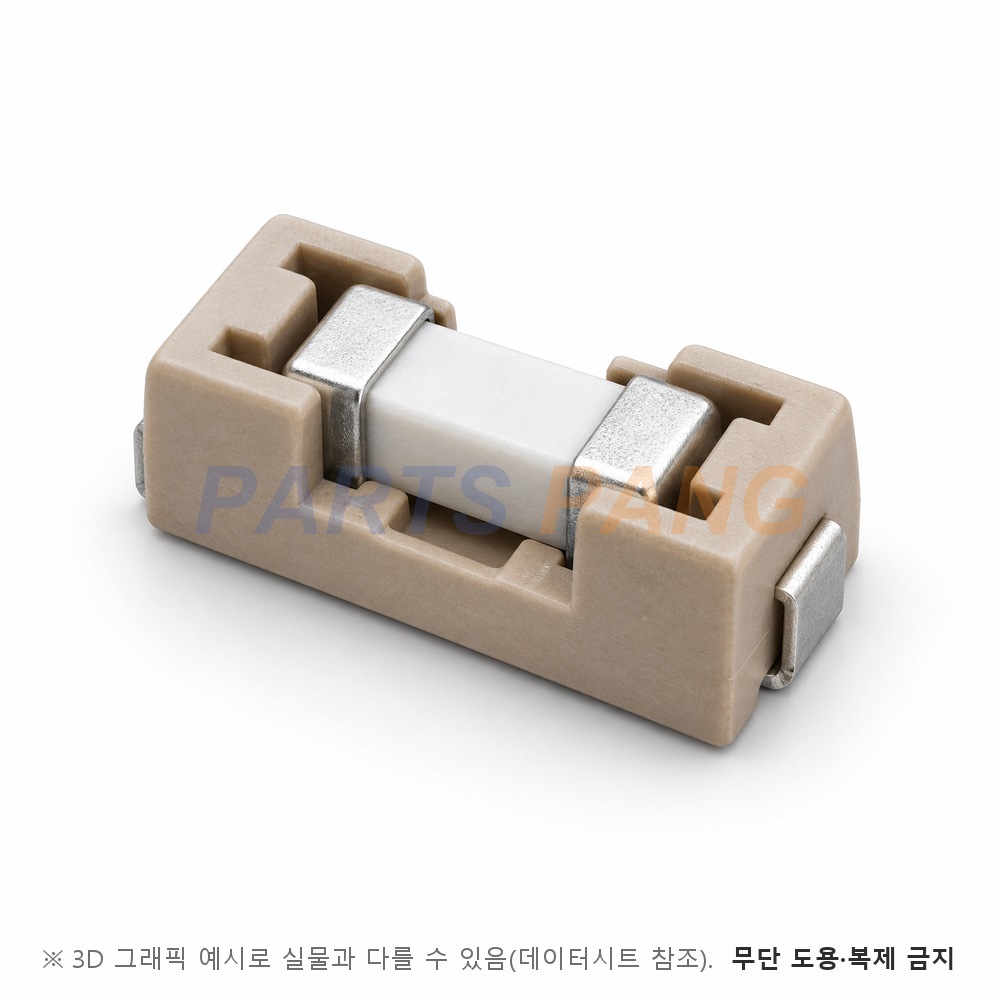

0154007.DR 은 Littelfuse 154 계열 OMNI-BLOK 퓨즈 · 홀더 일체형 칩 퓨즈입니다. NANO2 표면실장 퓨즈를 전용 홀더에 끼운 상태로 테이프 앤 릴에 담아 공급하는 조합품입니다. 퓨즈와 홀더가 한 몸으로 테이프 앤 릴에 담겨 오므로 기판에는 홀더를 한 번에 실장하고, 퓨즈가 끊어지면 납땜 열을 다시 가하지 않고 퓨즈만 빼서 바꿀 수 있습니다.

정격 전류

7 A

장착 퓨즈 0453007. 의 정격 전류다

정격 전압

125 V

홀더 단품 155900 이 UL 인정 125 V · 10 A 정격으로 적혀 있고 장착 퓨즈 자체의 전압 정격은 이 문서에 없다

장착 퓨즈

0453007.

실버 도금 캡의 퓨즈로 솔더 리플로 공정에 맞춰 설계됐다

차단 시간 특성

초속단형(Very Fast-Acting)

장착 퓨즈가 453 계열이며 세부 동작 특성은 453 계열 데이터시트를 따른다

사용 온도

-55 ℃ to +125 ℃

데이터시트 제품 특성의 동작 온도 범위다

사이즈

9.73 × 5.03 mm

홀더 포함 길이 9.73 mm(참고 치수) · 폭 5.03 mm · 높이 3.81 mm 이고 권장 패드는 전체 10.62 mm 다

홀더

UL94 V-0 내열 수지

260 ℃ 리플로가 가능한 홀더이며 홀더 단품 품번은 155900 이다

실장

표면실장

D = 1500개 테이프 앤 릴(DR) 포장이다

이 품번의 값은 Littelfuse 154 OMNI-BLOK 데이터시트(개정 06/15/17)의 주문 정보표에서 0154007. 행을 읽었습니다. 같은 데이터시트의 154 계열은 초속단형 0.062A~10A(453 장착), 지연형 0.375A~7A(454 장착)입니다. 고를 때는 장착 퓨즈의 정격과 속단 · 지연 형식을 먼저 정하고, 교체용 퓨즈는 데이터시트가 지정한 호환 계열에서 같은 정격으로 고르십시오. 차단 용량 · 용단 I²t · 저항값은 이 문서에 없고 장착 퓨즈 계열 데이터시트에 실려 있습니다. 인증은 UL E14721 · PSE NBK101105-E184655 입니다.
