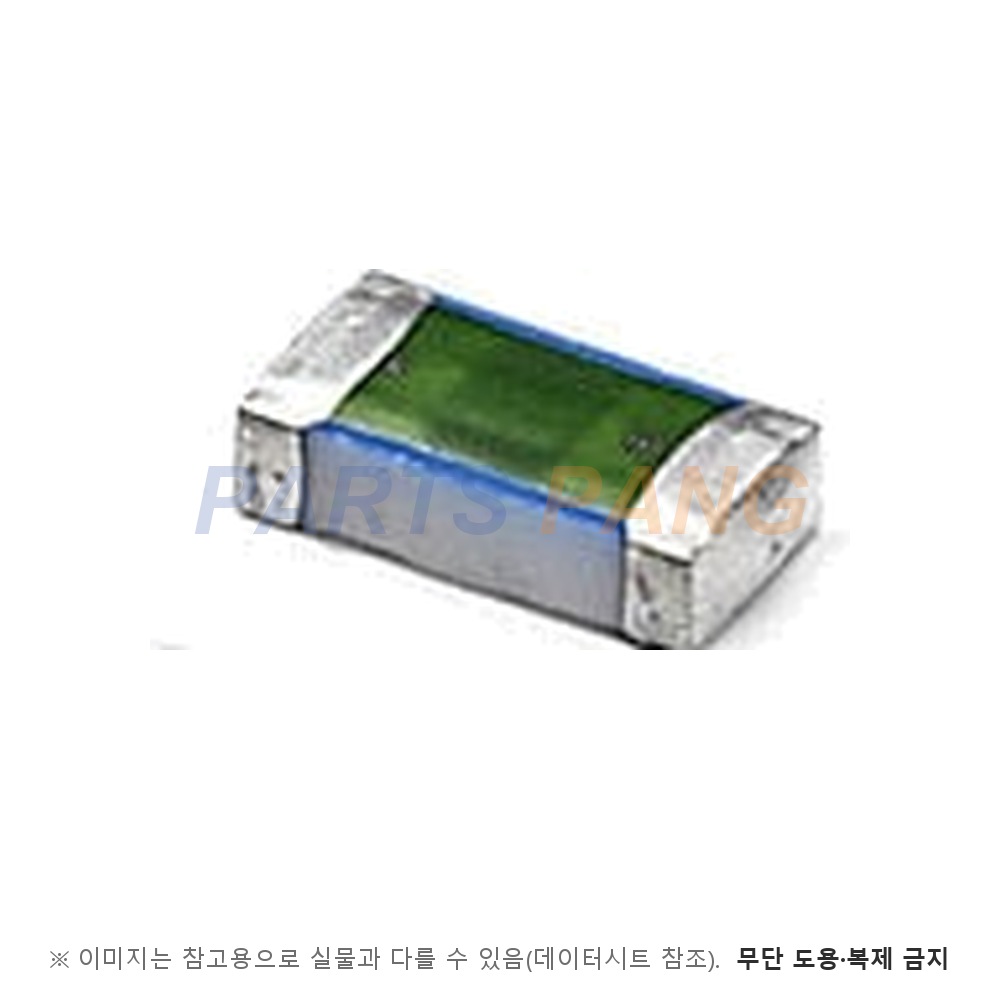

0437003.WR 은 Littelfuse 437 계열 1206 속단형 세라믹 칩 퓨즈입니다. 할로겐 프리 · 무연 세라믹 퓨즈로 주위 온도가 최대 150 ℃ 까지 오르는 회로의 과전류 보호용으로 설계됐고, 세라믹 퓨즈 계열 특유의 높은 I²t 로 돌입 전류를 잘 견딥니다. 세라믹 칩 퓨즈는 세라믹 본체 위에 퓨즈 소자를 형성하고 유리로 덮은 표면실장 퓨즈라, 주위 온도가 높은 회로에서도 특성 변화가 작습니다.

정격 전류

3 A

25 ℃ 에서 4시간 이상 연속으로 흘릴 수 있도록 설계된 정격 전류다

정격 전압

32 V

표의 최대 정격 전압이며 같은 계열이라도 정격 전류 구간마다 다르다

저항값

0.033 Ω

정격 전류의 10 % 미만으로 측정한 공칭 저항이다

용단 I²t

0.506 A²s

공칭 용단 I²t 이며 적용 회로의 과도 서지가 1 ms 보다 짧으면 제조사와 협의하라고 적혀 있다

전압 강하

0.14 V

정격 전류에서 온도가 안정된 뒤 잰 공칭 전압 강하다

소비 전력

0.420 W

정격 전류에서의 공칭 소비 전력이다

차단 용량

50 A @ 32 V AC/35 V DC

AC 는 역률 1, DC 는 시정수 0.8 ms 미만 조건에서 정격 전압으로 시험한 값이다

차단 시간 특성

속단형(Fast-Acting)

25 ℃ 에서 정격의 100 % 는 4시간 이상 견디고, 250 % 에서는 5초 이내 · 350 % 에서는 1초 이내에 끊긴다

사용 온도

-55 ℃ to +150 ℃

데이터시트 동작 온도 범위다

사이즈

1206

데이터시트 계열명에 적힌 칩 크기이며 본체는 세라믹(Advanced Ceramic)이다

실장

표면실장

W = 3000개 테이프 앤 릴 포장이며 무연 리플로 · 웨이브 납땜 모두 쓸 수 있다

이 품번의 값은 Littelfuse 437 계열 데이터시트(개정 10/25/16)의 품목별 전기 사양표에서 3A(003.) 행을 읽었습니다. 같은 표의 437 계열은 250mA~8A 이고, 정격 전압은 250mA · 375mA 가 125 V, 500mA~2A 가 63 V, 2.5A~8A 가 32 V 로 정격 구간마다 다릅니다. 적용처로 LCD 디스플레이 · 서버 · 프린터 · 스캐너 · 데이터 모뎀을 들고 있습니다. 고를 때는 정격 전류와 함께 회로 전압 이상의 정격 전압, 전원 단락 전류 이하의 차단 용량, 돌입 전류를 견딜 용단 I²t 를 같이 맞추십시오. 인증은 UL E10480 · CSA 29862 입니다.
