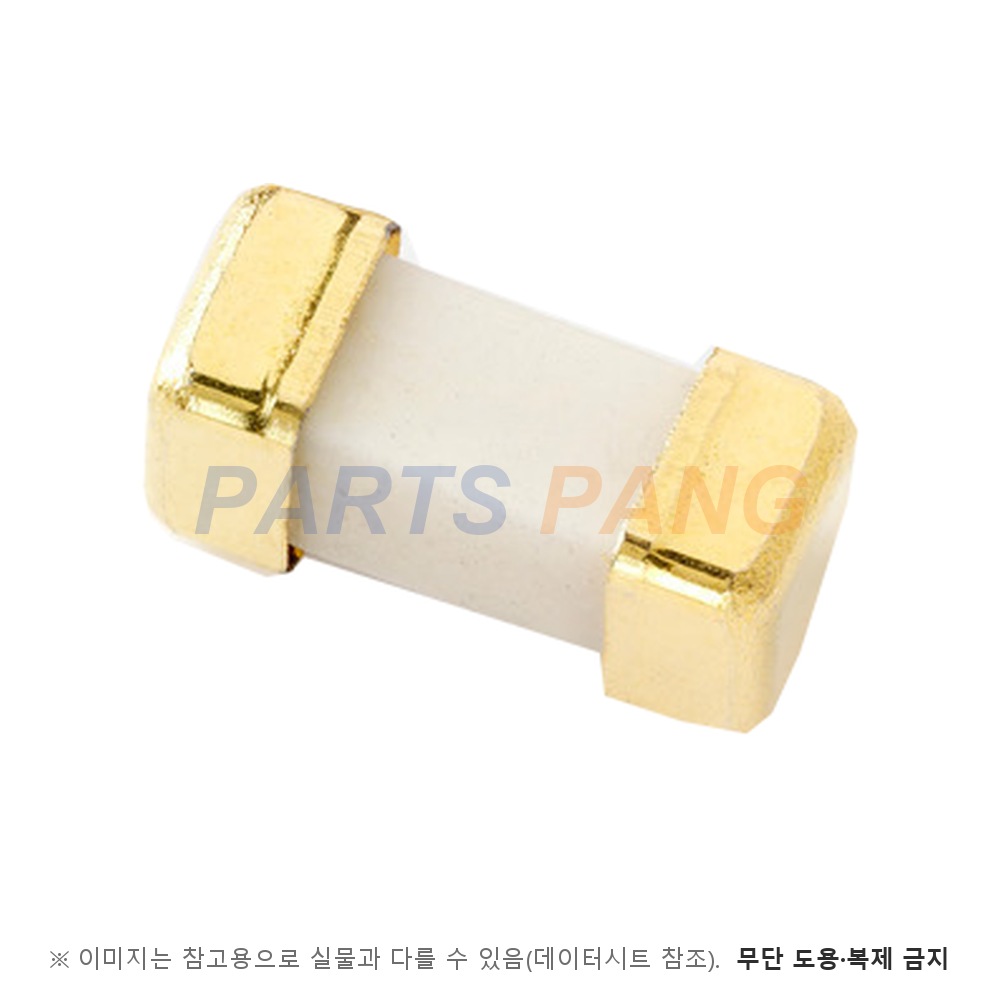

0448003.MR 은 Littelfuse 448 계열 초속단형 NANO2 칩 퓨즈입니다. 무연 · 할로겐 프리 NANO2 표면실장 퓨즈로, 무연 솔더와 높은 리플로 온도 프로파일에 맞춰 설계됐습니다. NANO2 퓨즈는 정사각형 단면의 세라믹 본체 안에 퓨즈 소자를 둔 표면실장 퓨즈로, 양 끝 캡 전극을 리플로 납땜해 기판에 바로 실장합니다.

정격 전류

3 A

정격의 100 % 에서 4시간 이상 견디도록 정한 정격 전류다

정격 전압

125 V

표의 최대 정격 전압이며 정격 전류 구간마다 다르다

저항값

0.02445 Ω

정격의 10 % 전류 · 25 ℃ 에서 잰 공칭 냉간 저항이다

용단 I²t

1.720 A²s

8 ms 기준으로 계산한 공칭값이다

차단 용량

50 A @ 125 V AC/DC · 300 A @ 32 V DC

PSE 100 A @ 100 V AC 도 함께 적혀 있다 · 표에서 0.062A~8.00A 구간에 공통으로 적힌 값이고 PSE 항목은 PSE 인증 기준 값이다

차단 시간 특성

초속단형(Very Fast-Acting)

정격의 100 % 는 4시간 이상 견디고 200 % 에서는 5초 이내에 끊긴다(10A 이하 기준)

사용 온도

-55 ℃ to +125 ℃

데이터시트 동작 온도 범위다

사이즈

6.10 × 2.69 mm

본체 길이 6.10 mm · 폭과 높이 2.69 mm 의 정사각 단면이며 본체는 세라믹, 단자는 금도금 캡이다

실장

표면실장

M = 1000개 테이프 앤 릴(MR) 포장이다

이 품번의 값은 Littelfuse 448 계열 데이터시트(개정 12/14/17)의 품목별 전기 사양표에서 3A 행을 읽었습니다. 같은 표의 448 계열은 0.062A~15A 이고 0.062A~10A 는 125 V, 12A · 15A 는 85 V 입니다. 적용처로 노트북 · LCD TV · 전원 장치 · 배터리 충전 회로를 들고 있습니다. 고를 때는 정격 전류 구간마다 정격 전압과 차단 용량 조합이 달라지므로, 표에서 해당 정격 행의 전압 · 차단 용량을 회로 조건과 함께 확인하십시오. 인증은 UL E10480 · CSA 29862 입니다.
