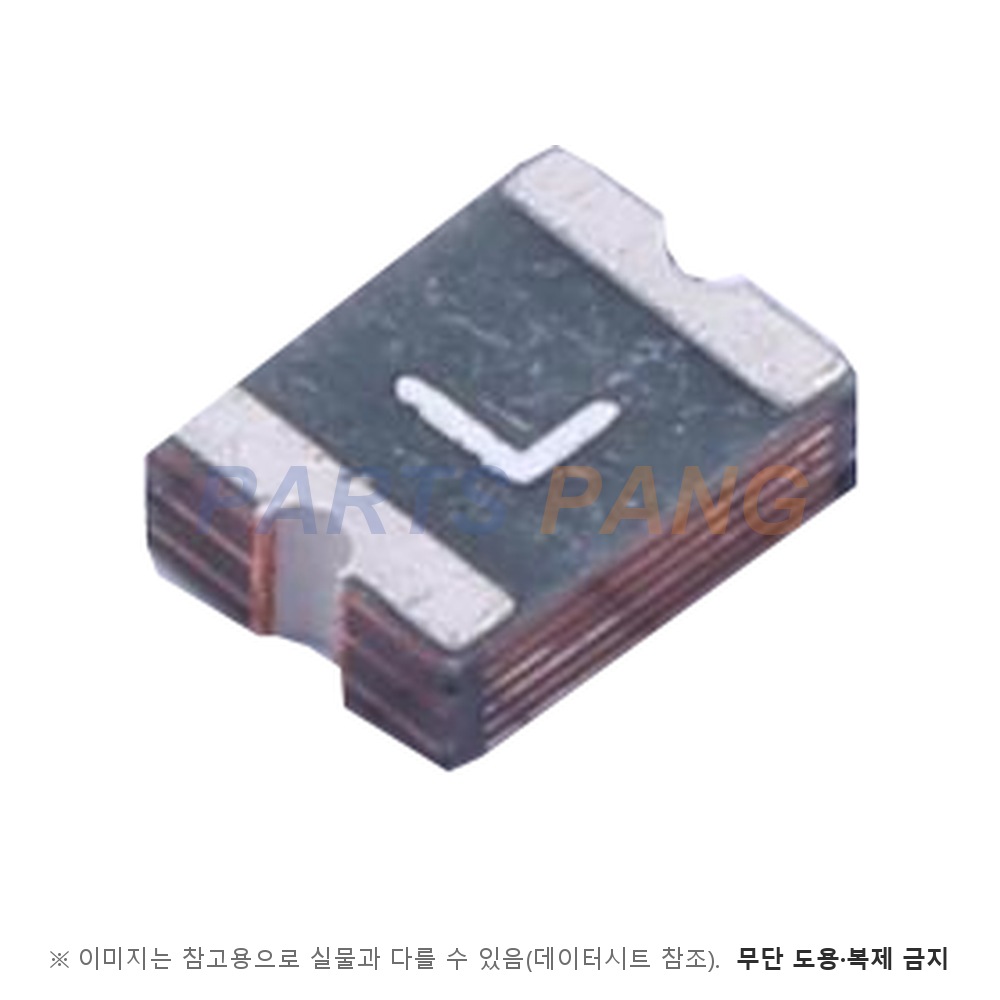

1210L200PR 은 Littelfuse 의 POLY-FUSE 1210L 계열 표면실장 PPTC 재설정 퓨즈입니다. 평소에는 낮은 저항으로 전류를 흘리다가 과전류가 흐르면 스스로 가열돼 저항이 급격히 커지면서 전류를 제한하고, 원인이 사라지면 다시 낮은 저항으로 돌아옵니다. 1210 크기에 유지 전류 2.00 A · 최대 전압 6 V DC 입니다.

유지 전류 IH

2.00 A

20 ℃ 정지 공기에서 트립 없이 흘릴 수 있는 최대 전류다 · 온도 재정격표에서 -40 ℃ 2.60 A · 85 ℃ 1.10 A 로 바뀐다

트립 전류 IT

4.00 A

20 ℃ 정지 공기에서 트립이 일어나는 최소 전류다 · 유지 전류와 트립 전류 사이는 동작이 보장되지 않는 구간이다

초기 저항 RMIN

0.015 Ω

납땜 전 초기 상태의 최소 저항이다

트립 후 저항 R1MAX

0.070 Ω

트립 뒤 또는 260 ℃ 리플로 납땜 뒤 1시간 지나 20 ℃ 에서 잰 최대 저항이다

트립 시 소비 전력

0.80 W

트립 상태를 유지하는 동안 소비하는 전력의 typ 값이다(20 ℃ 정지 공기)

최대 전압 VMAX

6 V DC

최대 차단 전류를 흘린 상태에서 손상 없이 견디는 전압이다

최대 차단 전류 IMAX

100 A

최대 전압에서 손상 없이 견디는 고장 전류다

최대 트립 시간

1.00 s

8.00 A 를 흘렸을 때 트립까지 걸리는 최대 시간이다

사용 온도

-40 ℃ to +85 ℃

트립 상태에서 소자 표면 온도는 최대 125 ℃ 까지 오른다

패키지

1210

길이 3.0 to 3.43 mm · 폭 2.35 to 2.80 mm · 두께 0.80 to 1.60 mm 다

실장

표면실장

품번 끝 PR 은 2000개 단위 테이프앤릴 포장 코드이고 리플로 피크 260 ℃ 기준이다

이 품번의 값은 Littelfuse POLY-FUSE 1210L Series 데이터시트(개정 05/07/21)의 전기 특성표 · 온도 재정격표 · 치수표에서 1210L200 행을 읽었습니다. 같은 표의 1210 크기 형제는 유지 전류 0.05 A to 2.00 A 이고 형제마다 최대 전압 · 최대 차단 전류 · 저항이 달라지므로 유지 전류만 보고 대체하지 마십시오. 품번은 크기 + L + 유지 전류 코드 + 특수 전압(/XX) + Low Rho(SL) + 박형(TH) + 수량 코드 + R(테이프앤릴) 순이고 해당 없는 자리는 생략됩니다. 인증은 UL E183209 · TÜV R50119118 입니다.
