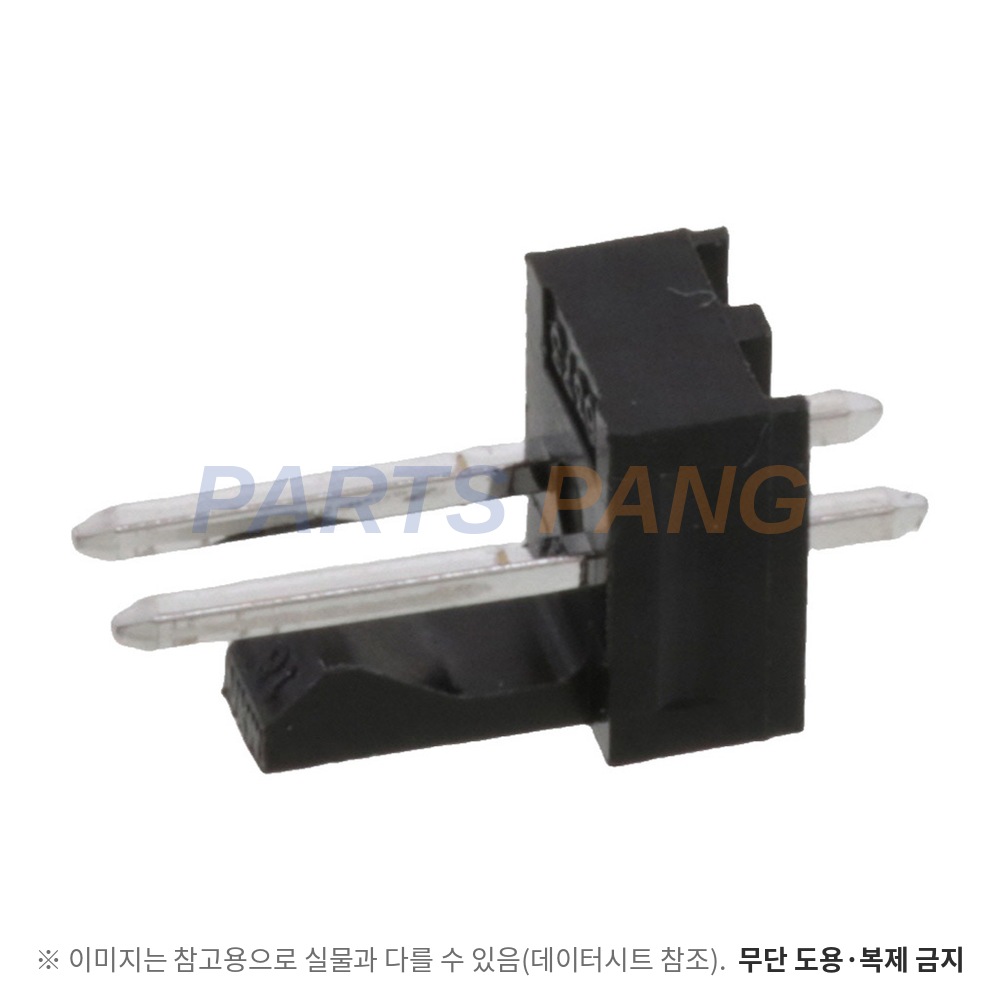

1718560102 는 Molex KK 254(KK RPC .100) 계열의 2핀 1열 스루홀 헤더입니다. 0.64 mm 각 핀을 2.54 mm 간격으로 세운 마찰 잠금 일체형 몸체이고, 전선 쪽 크림프 하우징 2695 또는 기판 쪽 커넥터 4455 와 짝을 이룹니다. 몸체를 2.54 mm 간격으로 이어 붙여 핀수를 늘릴 수 있습니다.

정격 전압

500 V AC · 600 V DC

PS-171856-0001 정격이다 · 인증 정격은 UL 600 V · CSA 250 V 다

정격 전류

4.0 A

22 AWG 짝 전선 · 단일 회로 · 온도 상승 30 ℃ 기준이고 인증 전류는 UL · CSA 7 A 다

적용 전선

22 ~ 30 AWG

24 AWG 3.75 A · 26 AWG 3.5 A · 28 AWG 3.0 A · 30 AWG 2.5 A 다

접촉 저항

10 mΩ 이하

짝 결합 상태 20 mV · 100 mA 초기값이고 25 회 삽발 뒤 변화량도 10 mΩ 이하다

절연 저항

1000 MΩ 이상

500 V DC 를 인접 단자 사이와 단자 · 접지 사이에 걸어 잰 값이다

내전압

정격 전압 2배 + 1000 V AC

1분간 인가해 절연 파괴가 없어야 한다 · 인접 단자 정전 용량은 2 pF 이하다

사용 온도

-40 ~ +105 ℃

인청동 짝 터미널 기준이고 통전 온도 상승을 포함한다 · 황동 터미널은 +80 ℃ 다 · UL 온도 정격은 105 ℃ 다

삽발 수명

25 회

PS-171856-0001 내구 시험 횟수다

핀수

2

1열 배열 · 피치 2.54 mm 다

Pin

황동

0.64 mm 각 핀 · 전체 리플로 무광택 주석 1.52 µm 이상 · 니켈 하지 1.27 µm 이상이다(도금 코드 197)

Wafer

나일론

UL 94V-1 · 검정이다

실장

스루홀

권장 기판 구멍 지름 1.14 ±0.05 mm 이고 PC 테일 길이 P 는 3.56 mm 다

핀 길이

14.22 mm

도면 L 치수이고 결합부 길이 M 은 7.49 mm 다

폭

4.93 mm

도면 A 치수이고 양끝 핀 간격 B 는 2.54 mm 다

포장

벌크

포장 사양 PK-6373-001 이다

이 품번의 값은 Molex 고객 도면 SD-171856-0001 (Rev.B3) 과 제품 사양서 PS-171856-0001 · PS-171856-0002 에서 읽었고 인증 파일은 UL E29179 · CSA LR19980 입니다. 도면은 핀 빠짐 힘을 2 lbs 이상으로 두고, 이 헤더가 UL508C 의 비절연 충전부 직접 지지 요건을 만족한다고 적습니다. 파츠팡 취급 품목에는 짝 하우징 2695 · 4455 와 크림프 터미널이 없습니다.
