이 2-BP는 Tektronix 2 Series MSO 뒷면에 나사로 장착하는 배터리 팩으로, 오실로스코프를 산 뒤 따로 주문하는 품목입니다. 배터리 슬롯 2개에 리튬이온 배터리 1개가 들어 있어 AC 전원이 없는 현장에서도 측정할 수 있습니다.

호환 기기

Tektronix 2 Series MSO

MSO22, MSO24, MSO22-EDU, MSO24-EDU

배터리 종류

리튬이온 충전식

TEKBAT-01, 기본 1개 포함

용량

6700 mAh

배터리 1개 공칭

전압

14.52 VDC

슬롯 수

2

운전 중 핫스왑 가능

사용 시간

최대 4시간

배터리 1개, 2개는 최대 8시간

배터리 무게

450 g

배터리 1개

충전

본체를 AC에 연결하면 팩 안에서 충전

외부 충전기 TEKCHG-01 별매

충전 시간

본체 꺼짐, 1개 약 3시간

2개 약 5시간, 본체 켜짐 시 6·10시간

상태 표시

화면 아이콘, 잔량·남은 시간

10% 미만이면 빨간 아이콘

구성품

배터리 팩, 배터리 1개, M4 나사 4개

접지 케이블 포함

장착

본체 뒷면, 권장 토크 3.6 N·m

장착 후 무게

3.2 kg

본체·배터리 1개 기준, 2개는 3.6 kg

장착 후 두께

78 mm

본체 포함

배터리 동작 온도

0 ~ 45℃

2 Series MSO를 새로 주문할 때는 같은 팩이 옵션 2-BATPK로 본체와 함께 나오고, 이미 쓰고 계신 본체에는 이 2-BP를 답니다. 추가 배터리는 TEKBAT-01, 단독 충전기는 TEKCHG-01입니다. 배터리는 개당 100 Wh 이하이며 UN 38.3 시험 기준을 충족합니다.

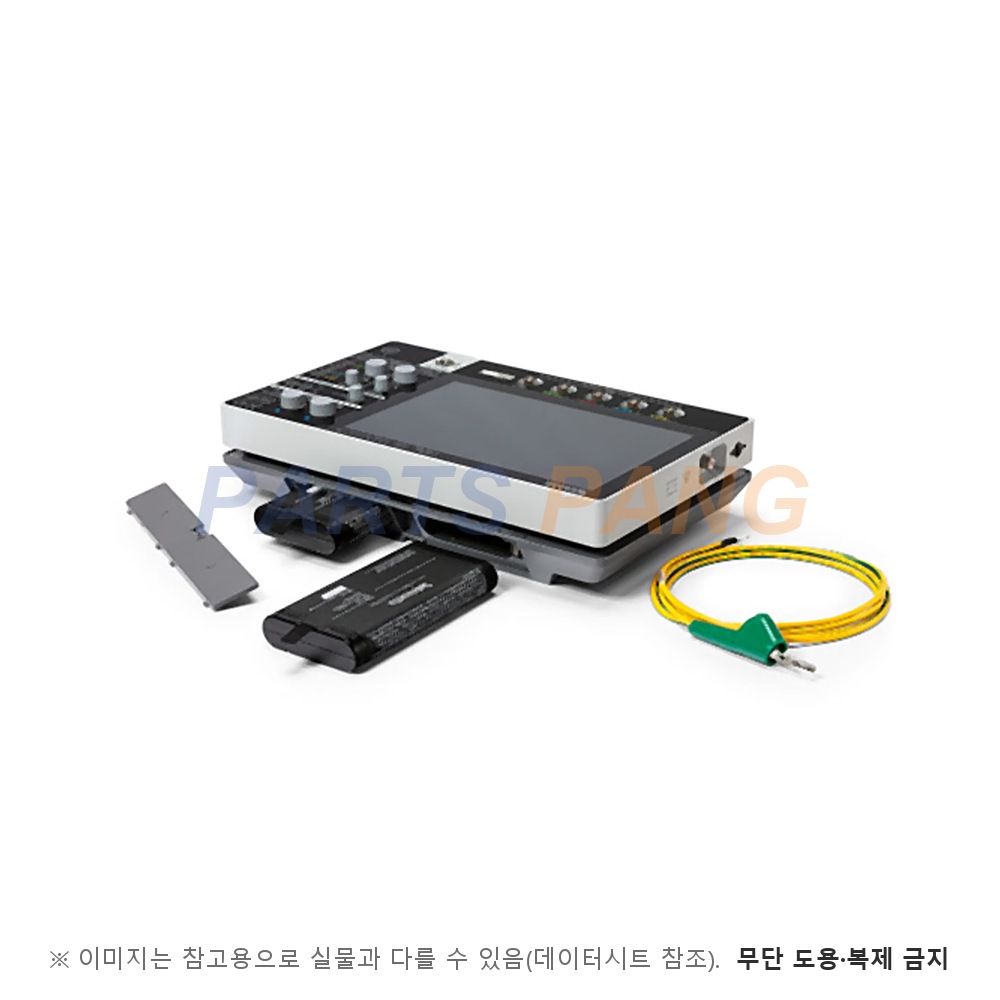

대표 사진은 MSO24 본체에 장착한 모습이며, 본체·두 번째 배터리·접지 케이블은 이 품목에 포함되지 않습니다.
