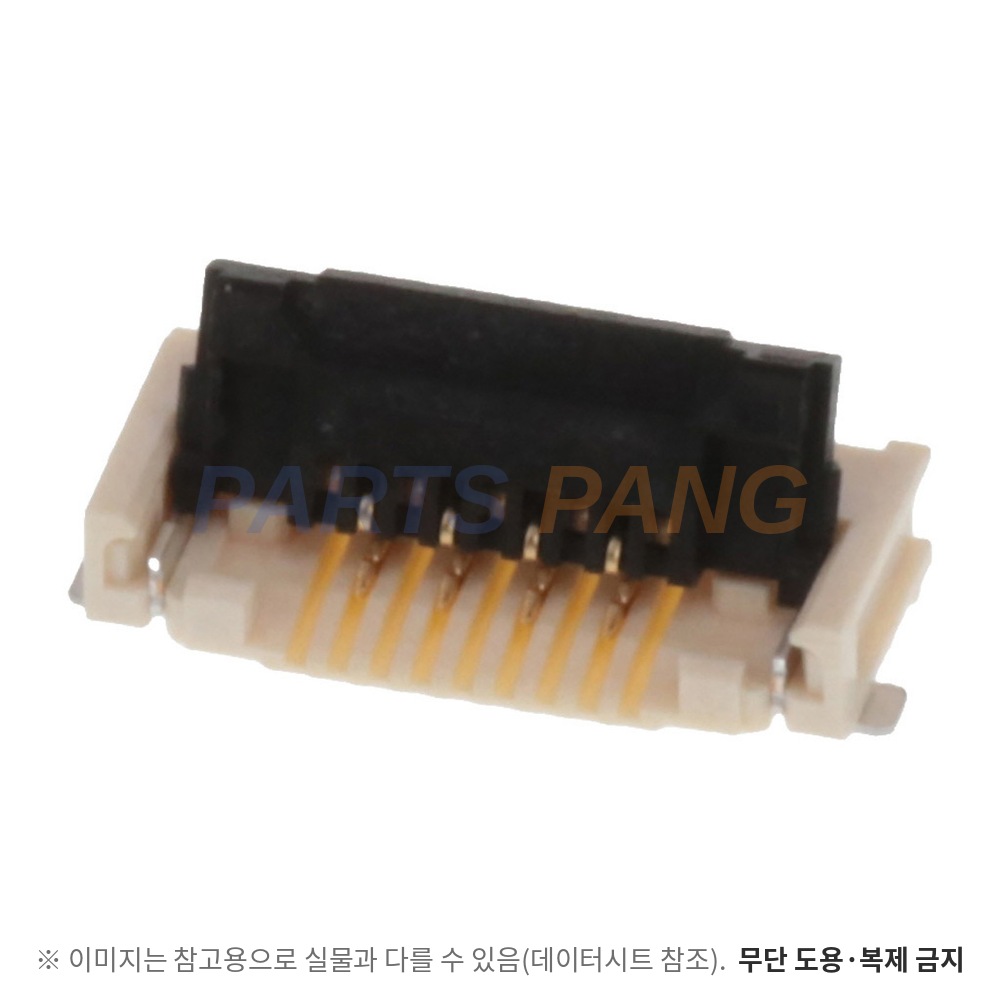

2005280040 은 Molex Easy-On 1.0 mm 계열의 4핀 직각 표면실장 FPC 커넥터입니다. 1.0 mm 피치 FFC · FPC 를 아래쪽 2점 접점으로 잡는 ZIF 커넥터입니다. FPC 를 힘 없이 꽂은 뒤 액추에이터를 젖혀 잠급니다. Easy-On 은 FPC 를 꽂을 때 힘이 들지 않는 Molex 의 ZIF 구조 이름이고, 이 계열은 높이 1.90 mm 의 1.0 mm 피치 제품입니다.

정격 전압

125 V

AC rms · DC 공통 최대값이고 내전압은 500 V AC 1분이다

정격 전류

1.0 A

접점당 최대값이고 접촉 저항 40 mΩ 이하(20 mV · 10 mA) · 20 회 개폐 뒤 60 mΩ 이하 · 절연 저항 50 MΩ 이상(500 V DC)이다

사용 온도

-40 ~ +105 ℃

통전 온도 상승 30 ℃ 를 포함하고 리플로 뒤 보관도 이 범위를 따른다 · 리플로 피크 245 ±5 ℃ · 230 ℃ 이상 30 ~ 60 초다리플로는 2 회까지이고 예열은 150 ~ 200 ℃ 에서 90 ~ 120 초다

피치

1.0 mm

적용 FPC · FFC 두께는 0.3 ±0.05 mm이고 보강판은 폴리이미드를 권한다

핀수

4

도면 A 치수 9.2 mm 이고 양끝 단자 간격은 3 mm 다하우징 LCP(유리섬유 강화 · UL 94V-0 · 베이지) · 액추에이터 PA(UL 94V-0 · 검정) · 단자 인청동 0.15 mm 두께 · 접점 금 0.05 µm 이상 · 니켈 하지 1.0 µm 이상이다

접점

하부 2점 접촉

한 단자가 FPC 도체를 두 점에서 잡는 2접점형이다

실장

표면실장

단자 테일과 고정 금구를 함께 납땜하고 평탄도는 0.1 mm 이하다

패키지

직각 ZIF 플립 잠금

아래로 젖히는 플립 액추에이터로 잠그고 기판 위 높이는 1.90 mm 다 · 릴당 3000 개이고 액추에이터를 닫은 상태로 포장된다

이 품번의 값은 Molex 고객 도면 2005281000-SD (Rev.C) · 포장 도면 2005280000-SD (Rev.B) 와 제품 사양서 2005280000-PS 에서 읽었습니다. 개폐 · 삽발 수명은 20 회 이고, 짝은 별도 부품이 아니라 같은 피치의 FPC 또는 FFC 케이블이니 케이블 쪽 두께 · 도체 폭 · 보강판 사양을 도면 권장값에 맞춰 주문하십시오. 도면의 권장 기판 패턴은 참고 마스크 두께 100 µm · 개구율 100% 기준이고, 고정 금구는 기판 패턴이 벗겨지는 것을 막는 용도입니다.
