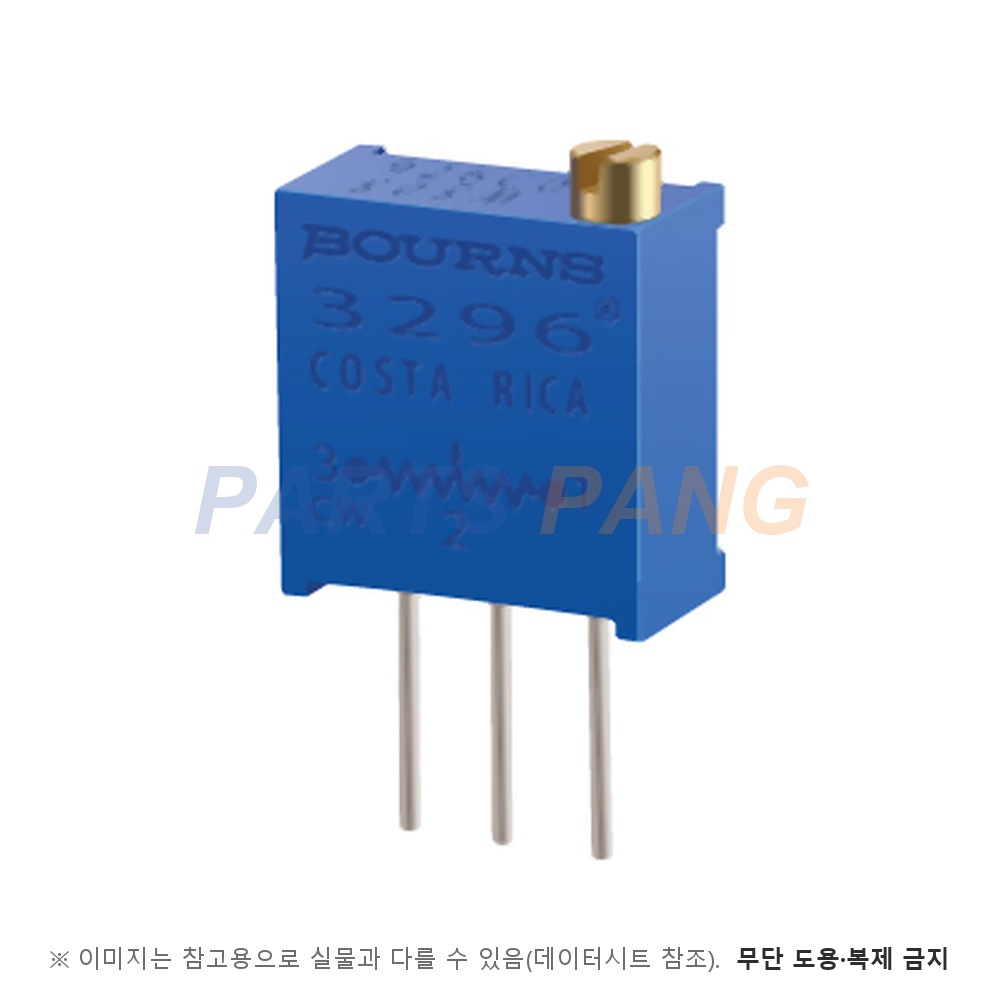

3296W-1-504LF 은 Bourns 의 3296 시리즈 3/8 ” 정사각 트리머 포텐쇼미터입니다. 나사를 돌려 저항을 미세하게 맞추는 25 turns nom. 멀티턴 구조이며 조정 분해능은 전압 ±0.01 % · 저항 ±0.05 % 입니다. 서멧 소자에 밀폐 구조를 씌운 산업용 품목이고 RJ24 스타일로 QPL 에 등재되어 있습니다. 기판에 한 번 맞춰 놓고 거의 건드리지 않는 기준 전압이나 게인 조정 자리에 씁니다. 선정은 필요한 저항값과 조정 정밀도를 먼저 보고, 그 다음 단자 스타일이 기판 패턴과 맞는지 확인하는 순서로 합니다. 저항값 500,000 ohms · W 스타일 관통 실장입니다.

저항값

500,000 ohms

문서 표준 저항표에서 저항 코드 504 에 해당한다

허용오차

±10 % std.

더 좁은 허용오차도 주문할 수 있으며 절대 최소 저항은 1 % 또는 2 ohms max. 중 큰 쪽이다

저항 온도계수

±100 ppm/°C

문서가 전 저항 범위에 하나로 규정한 값이다

정격전력

0.5 watt

주위 온도 70 °C 조건이며 125 °C 에서 0 watt 로 떨어진다

최대 입력 전압

300 V

문서 Power Rating 항목의 300 volts max. 다

동작 온도

-55 °C to +125 °C

씰 시험은 85 °C Fluorinert 이며 진동 20 G · 충격 100 G 를 견딘다

회전각

25 turns nom.

문서가 Effective Travel 로 규정한 값이며 기계적 정지 없이 와이퍼가 공회전한다

조정 방식

멀티턴 서멧 · 나사 조정

조정 분해능은 전압 ±0.01 % · 저항 ±0.05 % 이며 조정 공구는 H-90 이다

시리즈

3296 W 스타일

문서는 W · X · Y · Z · P 다섯 가지 단자 스타일을 싣고 있으며 이 품번은 W(상면 조정) 스타일이다

실장

DIP(Through-Hole)

납땜 가능한 핀 단자이며 품번 끝 LF 가 100 % Tin-plated (RoHS compliant) 를 뜻한다

표준 저항 범위는 10 ohms to 2 megohms 이고 품번 가운데 세 자리가 저항 코드입니다. 접촉 저항 변화는 1.0 % 또는 3 ohms max. 중 큰 쪽이며 분해능은 무한입니다. 절연 저항은 500 vdc 에서 1,000 megohms min. · 절연 내압은 해수면 900 vac · 70,000 Feet 350 vac 입니다. 부하 수명은 70 °C 에서 0.5 watt 를 1,000 hours 걸어 확인하고 회전 수명은 200 cycles 입니다. 토크는 3.0 oz-in. max. · 무게는 0.03 oz. · 난연 등급은 U.L. 94V-0 입니다. 와이퍼는 실제 저항의 50 % ±10 % 위치에서 출하됩니다. 포장은 기본이 50 pcs. per tube 이고 X 와 W 핀 스타일에 한해 테이프앤릴과 암모팩을 고를 수 있습니다.
