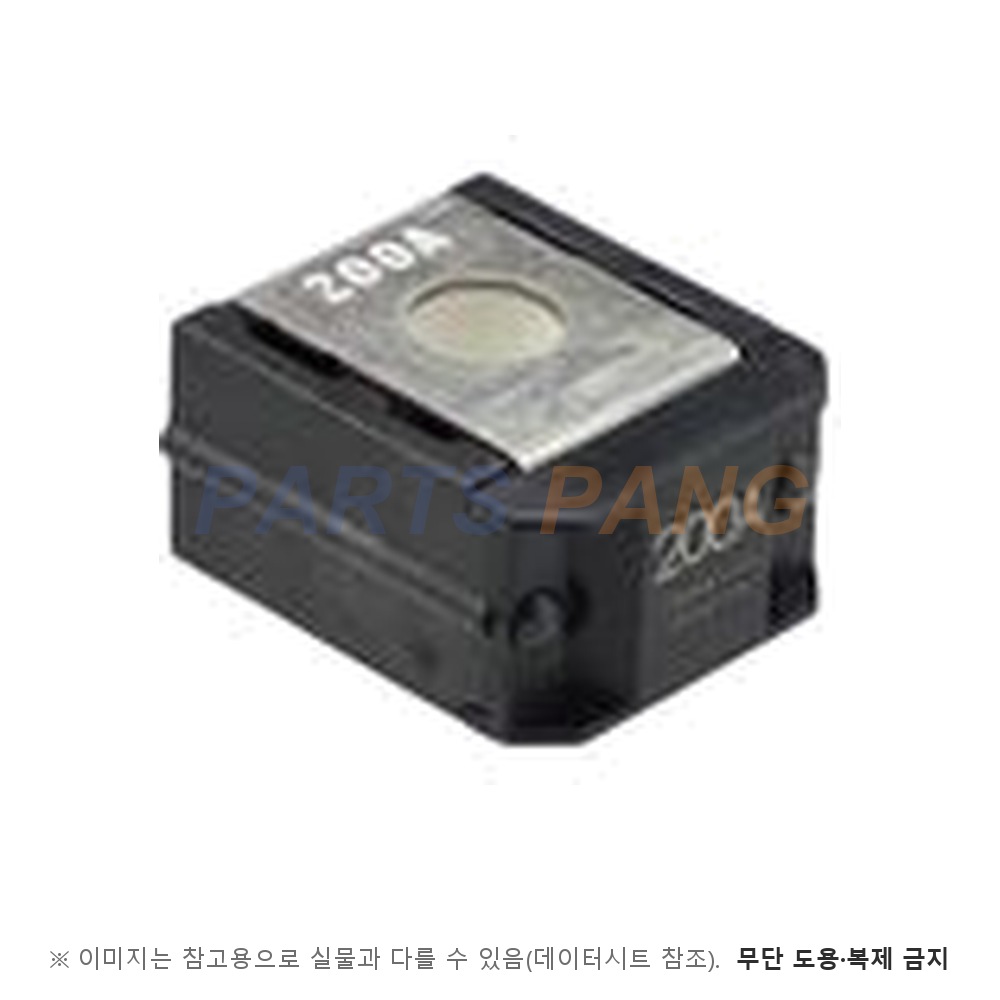

Littelfuse 3298200.Z Bolt-Mounted Fuse

상세 정보

개요

3298200.Z 는 Littelfuse ZCASE® Single MEGA/Starter (32V) 계열 퓨즈입니다. 차량용 32 V 정격 단일 볼트 체결형 퓨즈로, 작은 면적에 MEGA 와 비슷한 시간-전류 특성을 갖고 250 A 까지 전선 보호용으로 쓰며 배터리 단자 · 스타터 · 버스바에 바로 장착합니다. 퓨즈는 정격을 넘는 과전류가 일정 시간 이상 흐르면 내부 용단 소자가 녹아 회로를 끊어, 배선과 뒤쪽 부품을 과열 · 화재로부터 보호하는 1회용 과전류 보호 소자입니다.

전기 특성

정격 전류: 200 A; 정격 전류다
정격 전압: 32 V DC; 정격 전압이다
저항값: 0.23 mΩ; 대표 냉간 저항이다
용단 I²t: 235000 A²s; 차단 시험의 아크 전 용단 시간으로 계산한 평균값이다
전압 강하: 92 mV; 정격 전류의 50% 에서 잰 대표값이다

최대 정격

차단 용량: 2000 A @ 32 V DC; 직류 32 V 기준이다
용단 시간: 200% 1~15초; 135% 120~1800초 · 350% 0.3~5초 · 600% 0.1~1초 (최소~최대)다
사용 온도: -40 ~ +125 ℃; 권장 사용 환경 온도다

기계

패키지: 볼트 체결형; PPA-GF33HS 하우징 · 세라믹 절연관 · 주석 도금 구리 단자
치수: 26.6 × 30 × 16 mm; 참고 치수 · 볼트 구멍 Ø8.5
실장: M6 볼트 1개 체결; 체결 토크 9.8 Nm ±1.4 Nm · 포장 단위 480

참고 (계열·주변장치)

이 품번의 값은 Littelfuse ZCASE® Single MEGA/Starter (32V) 계열 데이터시트(개정 11/25/2022)의 주문 · 전기 특성표에서 3298200.Z 행을 읽었습니다. 적용처로 승용차 · 트럭 · SUV · 오프로드 차량 · 버스 · 선박(승인 범위) 를 들고 있으며 인증은 인증 표기 없음(RoHS) 입니다. 고를 때는 회로 전압보다 높은 정격 전압, 정상 전류보다 여유 있는 정격 전류, 예상 단락 전류보다 큰 차단 용량, 돌입 전류에 맞는 용단 특성을 함께 확인하십시오. 용단 특성 구분 명칭은 이 문서에 따로 없어 적지 않았습니다.

AI 엔지니어 팁

구매 전 꼭 확인하세요 · 실무 체크포인트

정상 전류는 정격 전류보다 충분히 낮게 잡으십시오

데이터시트의 대표 재정격 표에서 200 A 품번의 최대 허용 부하는 20 ℃ 176 A · 85 ℃ 134 A · 125 ℃ 99 A 로 내려갑니다. 실제 단자 · 전선 굵기에 따라 달라지므로 사용 주위 온도의 값보다 낮게 평상시 전류를 잡으십시오.

정격 전압과 차단 용량을 회로에 맞추십시오

회로 전압이 정격 전압 이하인지, 단락 때 흐를 수 있는 최대 전류가 차단 용량(2000 A @ 32 V DC) 을 넘지 않는지 확인하십시오. 이 퓨즈의 차단 용량은 직류 32 V 조건 하나만 규정돼 있으므로 차량용 직류 32 V 이하 회로에 쓰십시오.

돌입 전류가 있으면 펄스 I²t 를 확인하십시오

MEGA 와 비슷한 시간-전류 특성이라 정격의 200% 에서 1~15초 뒤에 끊어집니다. 돌입 전류가 있는 회로에서는 돌입 펄스의 I²t 가 용단 I²t(235000 A²s)보다 충분히 작은지 확인하십시오.

체결 토크를 지키십시오

볼트 체결형 퓨즈는 체결이 느슨하면 접촉 저항이 커져 발열하고, 너무 세면 단자가 손상됩니다. M6 볼트 1개를 데이터시트 체결 토크 9.8 Nm ±1.4 Nm 로 조이십시오.
