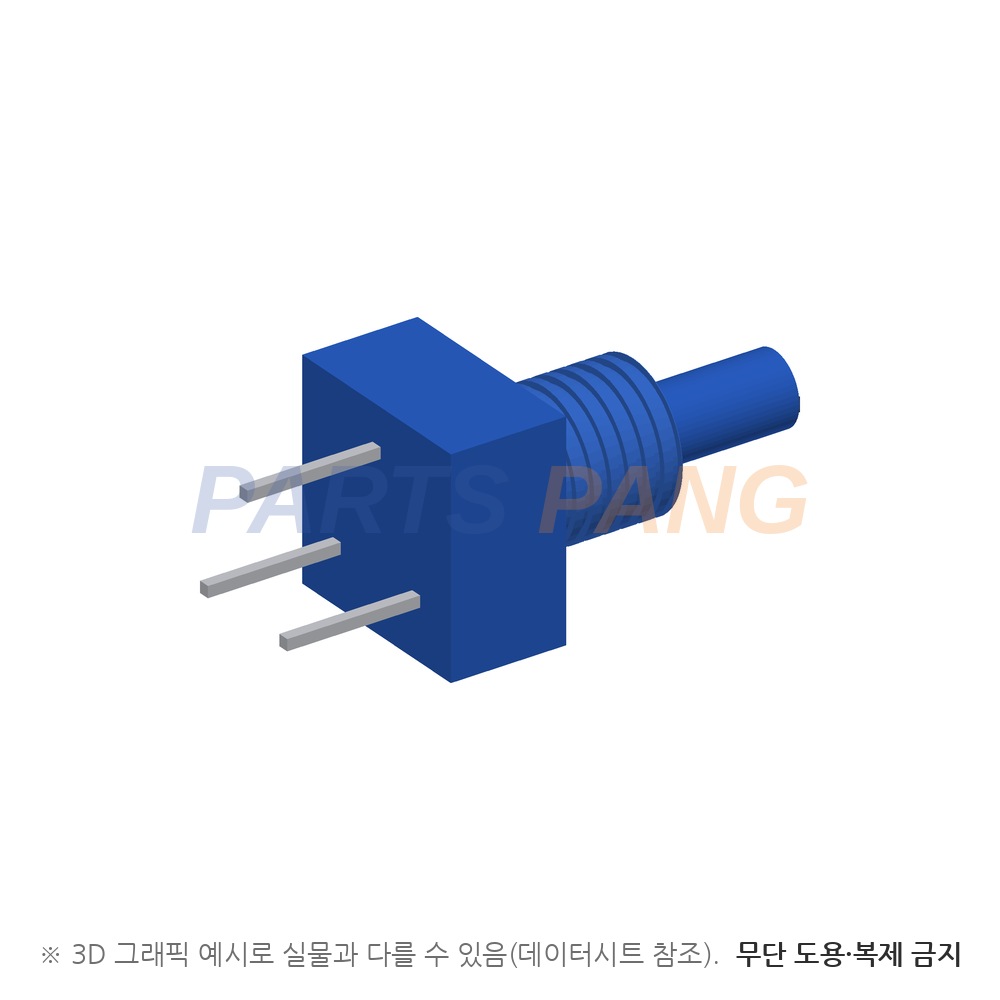

3310Y-001-202L 은 Bourns 의 3310 시리즈 9 mm 정사각 밀폐 패널 컨트롤입니다. 세 단자 가운데 양 끝에 전압을 걸고 가운데 와이퍼를 움직여 분압비를 바꾸는 소자이며, 단일 회전 도전성 플라스틱형 구조입니다. 허용오차가 ±20 % 로 넓은 소자이므로 절대 저항이 아니라 분압비로 쓰시는 편이 설계가 안정적입니다. 조정한 값이 흔들리지 않으려면 조정 뒤 진동과 온도 변화에서 얼마나 움직이는지도 함께 보셔야 하는데, 문서의 부하 수명과 진동·충격 시험 결과가 그 근거가 됩니다. 저항값 2,000 ohms · DIP(Through-Hole) 입니다.

저항값

2,000 ohms

문서 표준 저항표에서 저항 코드 202 에 해당하며 표준 저항 범위는 1 K ohms to 1 megohm 다

허용오차

±20 %

독립 직선성은 ±5 % · 엔드 저항은 2 % 또는 2 ohms maximum 중 큰 쪽이다

저항 온도계수

±1,000 ppm/°C

보관 온도 범위 기준이며 절연 저항은 1,000 megohms minimum 다

정격전력

0.25 watts

주위 온도 70 °C 조건이며 125 °C 에서 0 으로 디레이팅된다

최대 입력 전압

200 V

문서 Power Rating 항목의 200 VAC 이며 전력 한도와 둘 중 작은 쪽이 걸린다

동작 온도

-40 °C to +125 °C

보관 온도는 -55 °C to +125 °C 이며 산업용 세척 공정을 견딘다

회전각

270 ° ±15 °

문서가 Effective Electrical Angle 로 규정한 값이며 기계 각도는 300 ° nominal 이다

조정 방식

샤프트 조작 · 노브 부착

샤프트 끝이 홈 가공(Slotted)이라 노브를 끼우거나 공구로 돌리며 정지 강도는 5.65 N-cm (8 oz.-in.) 다

시리즈

3310Y

3310 계열이며 단일 회전 도전성 플라스틱형 구조다

실장

DIP(Through-Hole)

관통 실장이며 품번은 3310(모델) · Y(단일 컵 — 5.08 mm × 5.08 mm 삼각 배치 후면 출구) · 0(샤프트 끝 Slotted) · 0(12.7 mm 플라스틱 샤프트 · 부싱형) · 1(6.35 mm 플라스틱 부싱) · 202(저항 코드) · L(RoHS compliant)로 읽는다

9 mm 각 밀폐 패널 컨트롤로 기판과 패널 어느 쪽에도 달 수 있습니다. 단자는 단일 컵이 C 측면 인라인 · R 후면 인라인 · P 5.08 × 2.54 mm 삼각 · Y 5.08 × 5.08 mm 삼각이고 듀얼 컵이 H 후면 듀얼 인라인이며, 인라인 피치는 2.54 mm 입니다. 무부하 회전 수명은 50,000 cycles · 부하 수명은 1,000 hours 이며 접촉 저항 변화는 1 % 또는 1 ohm 중 큰 쪽입니다. 스위치 내장형(H 단자 · 부싱 코드 3·4·6)은 스위치 수명 10K cycles · 접점 저항 2 ohms max. · 저항 부하 정격 100 mA @ 16 VDC 입니다. 절연 내압은 해수면 900 VAC minimum · 70,000 Feet 350 VAC minimum 이고 보호 등급은 IP67 입니다.

이 품번의 옵션 코드는 001-202L 이며 저항 코드 202 가 2,000 ohms 를 뜻합니다.
