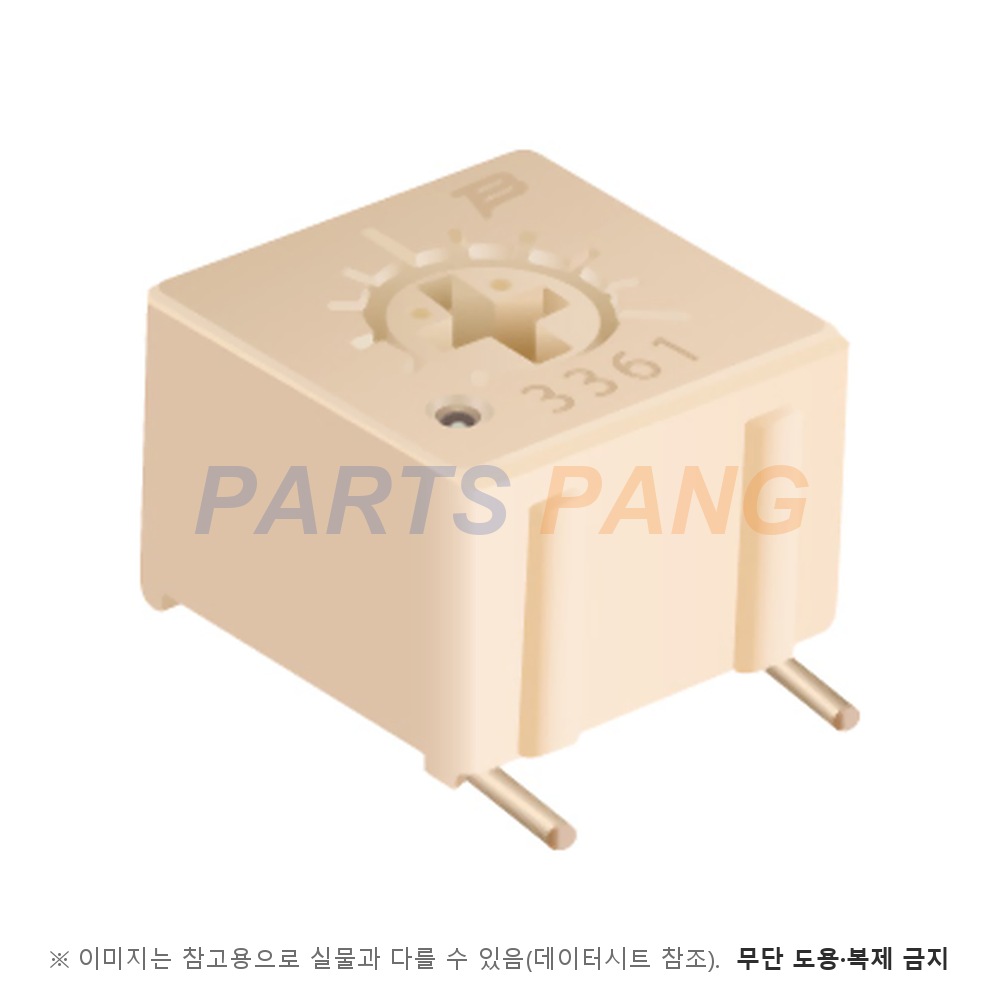

3361P-1-103GLF 은 Bourns 의 3361 시리즈 1/4 ˝ 정사각 SMD 트리머 포텐쇼미터입니다. 세 단자 가운데 양 끝에 전압을 걸고 가운데 와이퍼를 움직여 분압비를 바꾸는 소자이며, 싱글턴 서멧 밀폐형 구조입니다. 선정은 필요한 저항값과 조정 정밀도를 먼저 보고, 그 다음 정격전력과 동작 온도가 회로 조건에 드는지, 마지막으로 단자 배치가 기판 패턴과 맞는지를 확인하는 순서로 합니다. 허용오차가 ±10 % std. 로 넓은 소자이므로 절대 저항이 아니라 분압비로 쓰시는 편이 설계가 안정적입니다. 조정한 값이 흔들리지 않으려면 조정 뒤 진동과 온도 변화에서 얼마나 움직이는지도 함께 보셔야 하는데, 문서의 부하 수명과 진동·충격 시험 결과가 그 근거가 됩니다. 저항값 10,000 ohms · 표면실장 입니다.

저항값

10,000 ohms

문서 표준 저항표에서 저항 코드 103 에 해당하며 표준 저항 범위는 10 to 2 megohms 다

허용오차

±10 % std.

분해능은 무한이며 절연 저항은 500 vdc 에서 1,000 megohms min. 다

저항 온도계수

±100 ppm/°C

문서가 전 저항 범위에 하나로 규정한 값이며 회전 수명은 200 cycles 다

정격전력

0.50 watt

주위 온도 70 °C 조건이며 125 °C 에서 0 watt 로 떨어진다

최대 입력 전압

300 V

문서가 정격 전력의 전압 상한(300 volts max.)으로 함께 적은 값이다

동작 온도

-55 °C to +125 °C

최대 납땜 노출은 +260 °C · 255 °C 초과 20 sec. max. 이며 습기 민감도 등급은 MSL 3 이다

회전각

240 ° nom.

문서가 Adjustment Angle 로 규정한 값이며 기계 각도는 270 ° nom. 다

조정 방식

싱글턴 서멧 · 슬롯 조정

조정 공구는 H-90 이며 와이퍼는 실제 저항의 50 % ±10 % 위치에서 출하된다

시리즈

3361P

3361 계열이며 싱글턴 서멧 밀폐형 구조다

실장

표면실장

표면실장이며 품번은 3361(모델) · P(스타일) · -1(표준품) · 103(저항 코드) · G(엠보스 테이프 · P 스타일 750 pcs./13 ˝ 릴) · LF(100 % 주석 도금 · RoHS)로 읽는다

1/4 ˝ 정사각 싱글턴을 표면실장으로 만든 계열입니다. 리드 평면도(coplanar)는 0.10 mm 이내로 관리되고, 문서는 가혹 환경과 침지 세척 공정을 견딘다고 적습니다. 토크는 3.0 oz-in. max. · 조정 공구는 H-90 · 회전 수명은 200 cycles 입니다. 품번의 G 는 엠보스 테이프 포장(P 스타일 750 pcs./13 ˝ 릴 · S 스타일 500 pcs.)이고 LF 는 100 % 주석 도금(RoHS)을 뜻합니다. 표준 저항 범위는 10 to 2 megohms 이고 품번 가운데 세 자리가 저항 코드입니다. 정지 강도는 7.0 oz -in. min. · 난연 등급은 U.L. 94V-0 · 습기 민감도는 MSL 3 입니다. 절연 내압은 해수면 900 vac 입니다.

이 품번의 옵션 코드는 1-103GLF 이며 저항 코드 103 이 10,000 ohms 를 뜻합니다.
