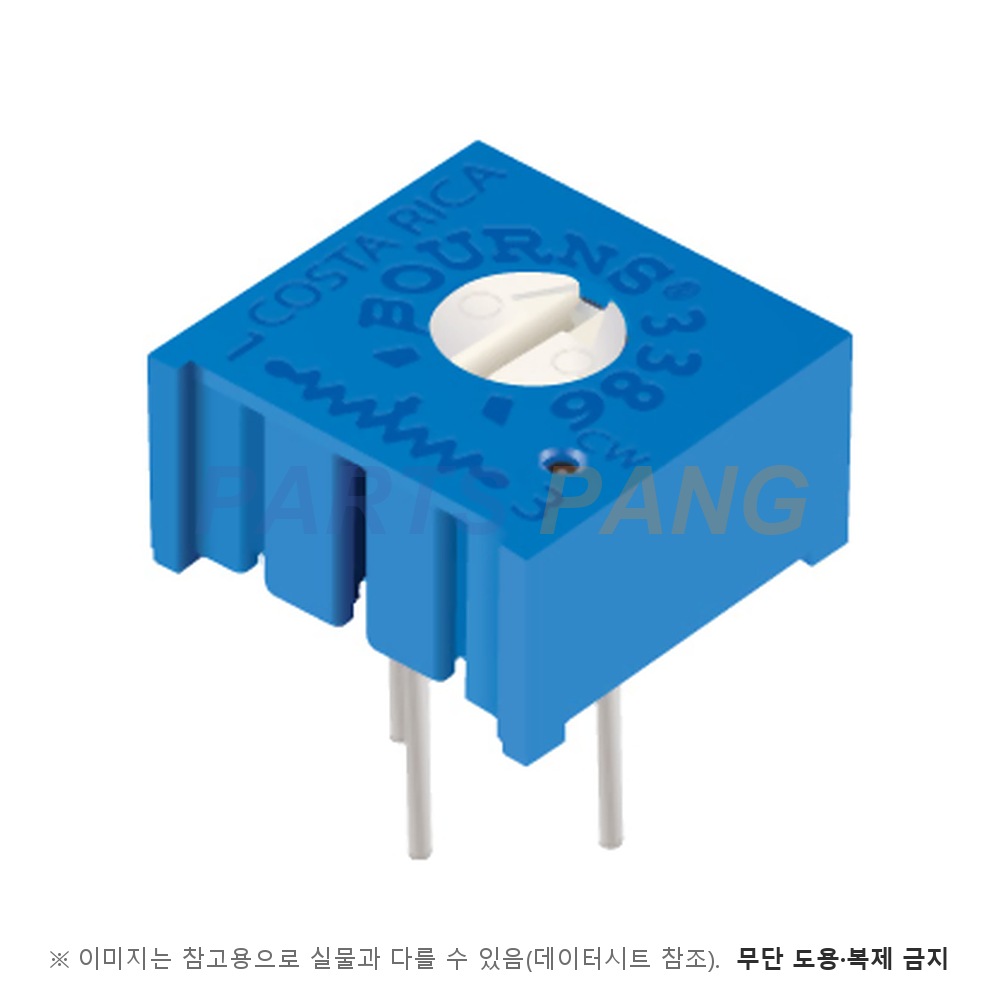

3386P-1-104LF 은 Bourns 의 3386 시리즈 3/8 ” 정사각 트리머 포텐쇼미터입니다. 세 단자 가운데 양 끝에 전압을 걸고 가운데 와이퍼를 움직여 분압비를 바꾸는 소자이며, 싱글턴 서멧 밀폐형 구조입니다. 선정은 필요한 저항값과 조정 정밀도를 먼저 보고, 그 다음 정격전력과 동작 온도가 회로 조건에 드는지, 마지막으로 단자 배치가 기판 패턴과 맞는지를 확인하는 순서로 합니다. 허용오차가 ±10 % std. 로 넓은 소자이므로 절대 저항이 아니라 분압비로 쓰시는 편이 설계가 안정적입니다. 조정한 값이 흔들리지 않으려면 조정 뒤 진동과 온도 변화에서 얼마나 움직이는지도 함께 보셔야 하는데, 문서의 부하 수명과 진동·충격 시험 결과가 그 근거가 됩니다. 저항값 100,000 ohms · DIP(Through-Hole) 입니다.

저항값

100,000 ohms

문서 표준 저항표에서 저항 코드 104 에 해당하며 표준 저항 범위는 10 ohms to 2 megohms 다

허용오차

±10 % std.

조정 분해능은 분압 구성 ±0.05 % · 레오스탯 구성 ±0.15 % 이며 분해능은 무한이다

저항 온도계수

±100 ppm/°C

문서가 전 저항 범위에 하나로 규정한 값이며 절연 저항은 500 vdc 에서 1,000 megohms min. 다

정격전력

0.5 watt

주위 온도 85 °C · 300 volts max. 조건이며 125 °C 에서 0 watt 로 떨어진다

최대 입력 전압

300 V

문서가 정격 전력의 전압 상한(300 volts max.)으로 함께 적은 값이다

동작 온도

-55 °C to +125 °C

진동 30 G · 충격 100 G 를 견디며 씰 시험은 85 °C Fluorinert 다

회전각

280 ° nom.

문서가 Adjustment Angle 로 규정한 값이며 기계 각도는 310 ° nom. 다

조정 방식

싱글턴 서멧 · 슬롯 조정

P 스타일은 윗면 조정형이고 조정 공구는 H-90 이며 와이퍼는 실제 저항의 50 % ±10 % 위치에서 출하된다

시리즈

3386P

3386 계열이며 싱글턴 서멧 밀폐형 구조다

실장

DIP(Through-Hole)

관통 실장이며 품번은 3386(모델) · P(스타일 · 윗면 조정) · -1(표준품) · 104(저항 코드) · 포장 자리 공란(튜브 50 pcs.) · LF(100 % 주석 도금 · RoHS)로 읽는다

표준 저항 범위는 10 ohms to 2 megohms 이고 품번 가운데 세 자리가 저항 코드입니다. 부하 수명은 70 °C 에서 0.5 watt 를 1,000 hours 걸어 확인하고 회전 수명은 200 cycles 입니다. 토크는 5.0 oz-in. max. · 정지 강도는 15.0 oz -in. min. · 무게는 0.03 oz. 이며 난연 등급은 U.L. 94V-0 입니다. 단자는 납땜 가능한 핀이고 와이퍼는 실제 저항의 50 % ±10 % 위치에서 출하됩니다. 포장은 50 pcs. per tube 입니다. 포장 코드는 LF 앞자리(빈칸 = 튜브 · R·A 릴·암모는 W·U 핀 스타일만)라 이 품번은 튜브 포장입니다. 절연 내압은 해수면 900 vac · 70,000 Feet 350 vac 입니다.

이 품번의 옵션 코드는 1-104LF 이며 저항 코드 104 가 100,000 ohms 를 뜻합니다.
