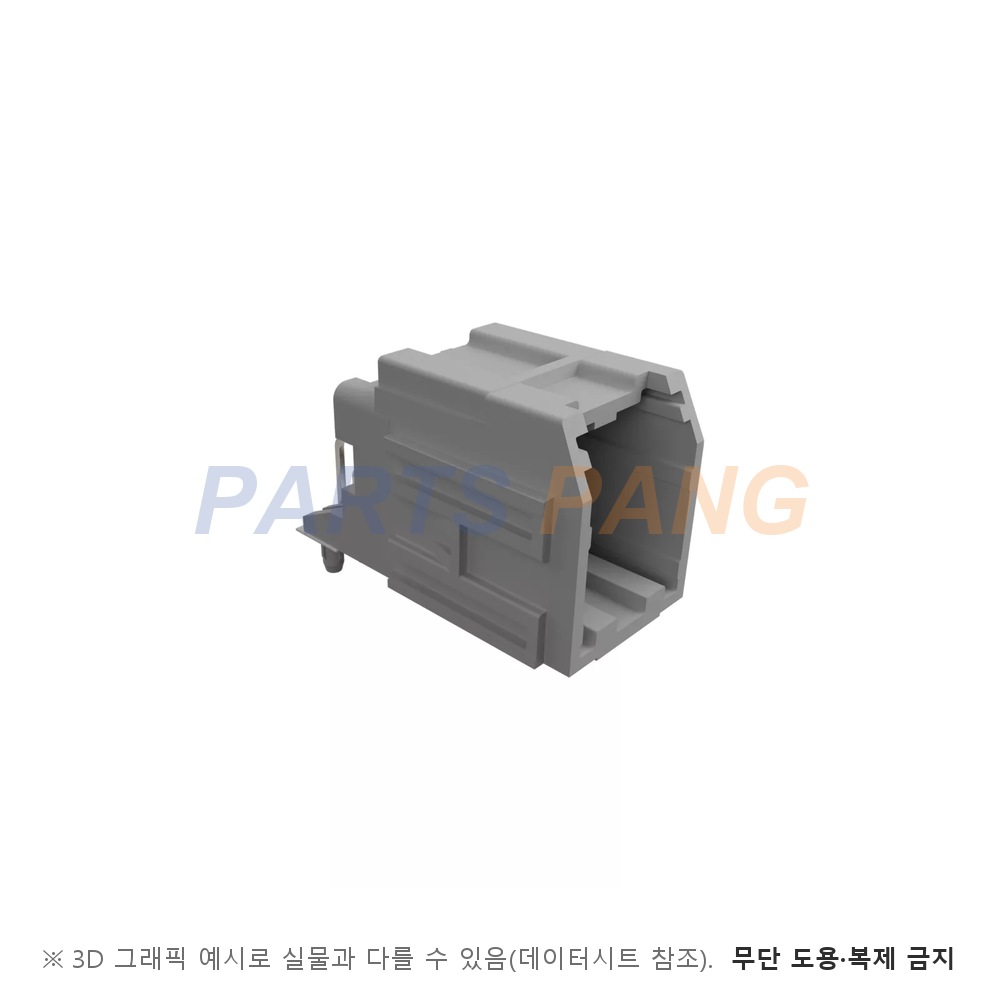

34691-0081 은 Molex Stac64 계열의 8핀 2열 직각 스루홀 헤더입니다. 차량용 비방수 전선 대 기판 시스템으로, 같은 핀수의 리셉터클 34729 에 0.64 mm CTX64 암 터미널을 압착해 꽂습니다. 이 품번은 극성 B · 회색 몸체이고 단일 베이 헤더라 다른 베이와 이어 붙여 다중 헤더로 쓸 수 있습니다.

정격 전압

500 V DC

GMW3191 기준 최대값이고 NDS24012 기준은 14 V DC 다

정격 전류

6.1 A

20 AWG 기준이고 22 AWG 는 5.8 A 다 · 20핀 전 회로 통전에서 평균 온도 상승 40 ℃ 기준이다

적용 전선

20 ~ 22 AWG

CTX 암 터미널 34803-3212(20 AWG) · 34803-3211(22 AWG)을 쓴다

접촉 저항

6 mΩ 이하

짝 결합 상태 20 mV · 100 mA 저준위 초기값이다 · 정격 전류 전압강하 기준은 10 mΩ 이하다

절연 저항

100 MΩ 이상

500 V DC 를 인접 단자 사이와 단자 · 접지 사이에 걸어 잰 값이다

내전압

1000 V AC

60 Hz 실효값을 인접 캐비티 사이에 걸어 절연 파괴가 없어야 한다

과전류

16.5 A 60 분

한 회로만 20 AWG 로 통전해도 하우징이 타지 않아야 한다 · 20.2 A 200 초 · 30 A 1 초 조건도 같다

사용 온도

-40 ~ +105 ℃

동작 · 비동작 공통이고 PS-34729-020 값이다

결합력

75 N 이하

USCAR-2 기준(HB) 값이고 잠금을 건 상태 분리력은 120 N 이상이다

핀수

8

2열 배열 · 피치 2.54 mm 다

Pin

황동

0.64 mm 각 핀 · C26000 동합금 · 전체 주석 도금 · 니켈 하지이고 핀 정렬판은 마일라다

Wafer

SPS

유리섬유 30% 강화(재생재 20% 이하) · UL 94 HB · 회색이다

실장

스루홀

직각형이고 핀 구멍 Ø1.20 ±0.08 mm · 포스트 구멍은 압입 Ø2.60 · 낙하 삽입 Ø3.05 mm 다

폭

18.80 mm

도면 A 치수이고 B 는 16.53 mm · 높이 22.05 mm · 깊이 22.50 mm · 테일 3.01 mm 다

극성

B

도면은 극성 A ~ D 를 두고 다른 극성 리셉터클은 꽂히지 않는다

포장

트레이

PK-31300-892 이고 튜브 포장은 34691-9081 이다

이 품번의 값은 Molex 고객 도면 SD-34691-100 과 제품 사양서 PS-34729-020 (Rev.E2) · 적용 사양서 AS-34729-020 에서 읽었습니다. 인터페이스는 USCAR 규격이고 도면은 웨이브 납땜용으로 권하며, 리플로 대응 플라스틱 핀 정렬판형은 SD-34691-600 도면을 따릅니다. 같은 핀수 · 극성 짝 리셉터클은 파츠팡 취급 품목 중 34729-0081 이고 22 AWG 터미널 34803-3211 도 파츠팡 취급 품목에 있습니다.
