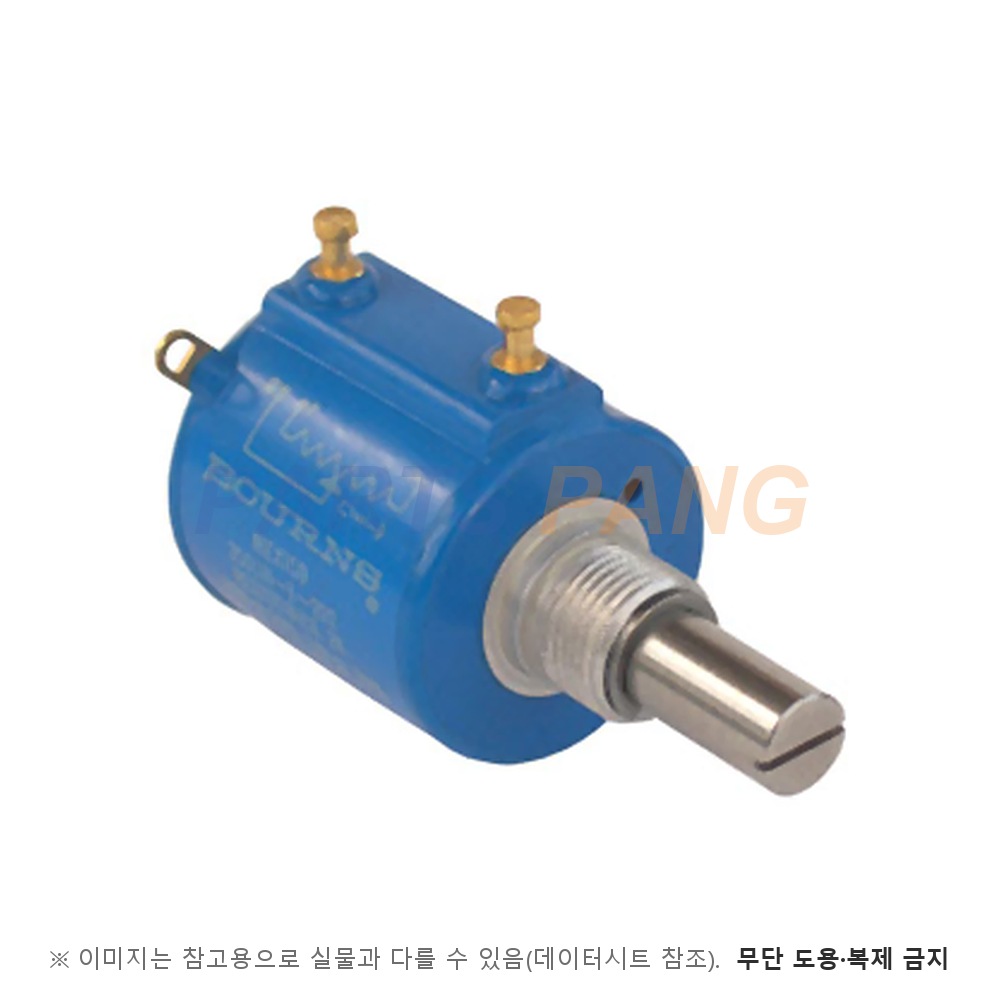

3500S-2-102L 은 Bourns 의 3500 시리즈 정밀 포텐쇼미터입니다. 세 단자 가운데 양 끝에 전압을 걸고 가운데 와이퍼를 움직여 분압비를 바꾸는 소자이며, 10 회전 권선형 정밀형 구조입니다. 선정은 필요한 저항값과 조정 정밀도를 먼저 보고, 그 다음 정격전력과 동작 온도가 회로 조건에 드는지, 마지막으로 패널 부싱과 단자 형태가 기구와 맞는지를 확인하는 순서로 합니다. 허용오차가 ±3 % 로 넓은 소자이므로 절대 저항이 아니라 분압비로 쓰시는 편이 설계가 안정적입니다. 조정한 값이 흔들리지 않으려면 조정 뒤 진동과 온도 변화에서 얼마나 움직이는지도 함께 보셔야 하는데, 문서의 부하 수명과 진동·충격 시험 결과가 그 근거가 됩니다. 저항값 1,000 ohms · DIP(Through-Hole) 입니다.

저항값

1,000 ohms

문서 표준 저항표에서 저항 코드 102 에 해당하며 표준 저항 범위는 50 to 200 K ohms 다

허용오차

±3 %

독립 직선성은 ±0.20 %(3500 열 · 3501 은 ±0.25 %)이고 분해능은 0.030 % 다(권장 품번표)

저항법

Linear

문서가 독립 직선성(Independent Linearity)으로 규정하는 직선 특성이다

저항 온도계수

±50 ppm/°C

보관 온도 범위 기준 단위당 최대값(3500 열 · 3501 은 ±100)이며 절연 저항은 500 VDC 에서 1,000 megohms minimum 이다

정격전력

2 watts

주위 온도 +70 °C 조건이며 +125 °C 에서 0 watt 로 떨어진다

최대 입력 전압

325 VAC

문서가 정격 전력의 전압 상한(전력 또는 325 VAC 중 작은 쪽)으로 적은 값이다

동작 온도

+1 °C to +125 °C

하한이 +1 °C 라 영하는 동작 범위 밖이며 보관은 -65 °C to +125 °C 다

회전각

3600 ° +10 °, -0 °

유효 전기각과 기계 각도가 같은 10 회전이다

조정 방식

10 회전 샤프트 조정

문서가 규정한 조작 방식이며 노브나 공구로 축을 돌려 맞춘다

시리즈

3500S

3500 계열이며 10 회전 권선형 정밀형 구조다

실장

DIP(Through-Hole)

등록 분류는 관통 실장이나 본체는 3/8"-32 나사 부싱으로 패널에 고정하고(잠금 와셔 H-37-2 · 너트 H-38-2 동봉) 단자는 금도금 납땜 러그 또는 터렛이며 품번 끝 L 은 RoHS 표시다

한 문서가 3500 과 3501 을 함께 덮습니다. 저항 범위가 3500 은 50 to 200 K ohms · 3501 은 1 K to 200 K ohms 이고 무부하 회전 수명은 2,000,000 과 4,000,000 shaft revolutions 입니다. 방진방수 등급은 IP 65 · 무게는 약 28 gm 입니다. 기동 토크는 0.42 N-cm (0.6 oz.-in.) maximum 입니다. 절연 내압은 해수면 1,500 VAC minimum 입니다.

저항 코드는 102(1,000 ohms)이고 문서 권장 품번표의 분해능은 0.030 % 입니다.
