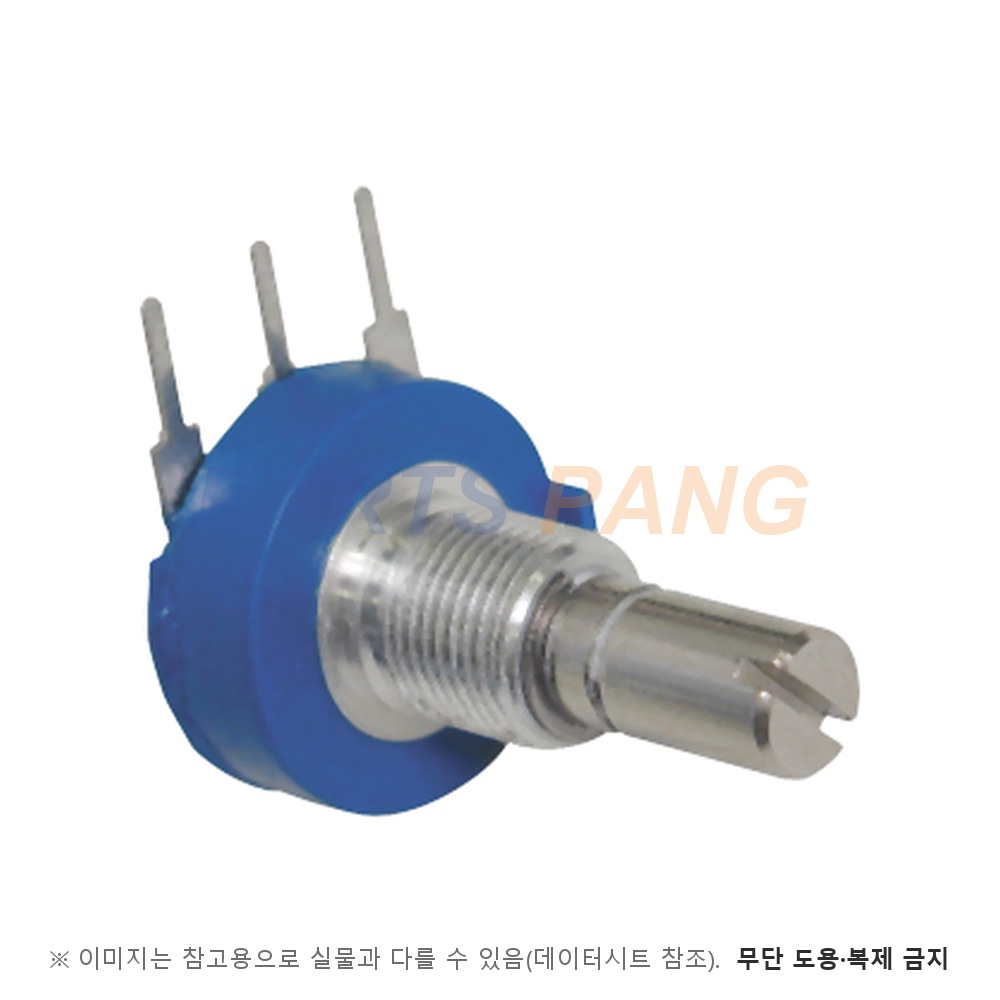

3852A-282-502AL 은 Bourns 의 3852 시리즈 3/4 ˝ 지름 패널 컨트롤입니다. 세 단자 가운데 양 끝에 전압을 걸고 가운데 와이퍼를 움직여 분압비를 바꾸는 소자이며, 단일 회전 서멧형 구조입니다. 선정은 필요한 저항값과 조정 정밀도를 먼저 보고, 그 다음 정격전력과 동작 온도가 회로 조건에 드는지, 마지막으로 패널 부싱과 단자 형태가 기구와 맞는지를 확인하는 순서로 합니다. 허용오차가 ±10 % 로 넓은 소자이므로 절대 저항이 아니라 분압비로 쓰시는 편이 설계가 안정적입니다. 조정한 값이 흔들리지 않으려면 조정 뒤 진동과 온도 변화에서 얼마나 움직이는지도 함께 보셔야 하는데, 문서의 부하 수명과 진동·충격 시험 결과가 그 근거가 됩니다. 저항값 5,000 ohms · DIP(Through-Hole) 입니다.

저항값

5,000 ohms

문서 How To Order 의 3852/3856 저항 코드표에서 502 는 5 K 이며 서멧 리니어 표준 범위는 100 ohms to 1 megohm 다

허용오차

±10 %

품번의 테이퍼 코드 A(Linear ±10 %)가 지정하며 같은 서멧 리니어 ±5 % 는 H 코드다

저항법

Linear

문서가 독립 직선성(Independent Linearity)으로 규정하는 직선 특성이다

저항 온도계수

±150 ppm/°C

보관 온도 범위 기준 서멧 열 값이며 3851 도전성 플라스틱 열은 ±1,000 ppm/°C 다

정격전력

2 watts

선형 테이퍼 · 주위 온도 +70 °C · 350 VAC 조건이며 오디오 테이퍼는 1 watt 이고 서멧 열은 +150 °C 에서 0 watt 다

최대 입력 전압

350 VAC

문서가 정격 전력의 전압 상한(전력 또는 350 VAC 중 작은 쪽)으로 적은 값이다

동작 온도

-1 °C to +125 °C

하한 -1 °C 는 문서 표기 그대로이며 보관 온도는 서멧 열 기준 -65 °C to +150 °C 다

회전각

250 ° ±5 °

선형 테이퍼 유효 전기각이며 오디오 테이퍼는 225 ° ±5 ° · 기계 각도는 280 ° ±5 ° 다

조정 방식

슬롯 샤프트 조작

품번 코드 2(솔더 러그 · 슬롯 축 끝)이며 축은 코드 28(길이 7/8 ˝ · 지름 1/4 ˝)이다

시리즈

3852A

3852 계열이며 단일 회전 서멧형 구조다

실장

DIP(Through-Hole)

등록 분류는 관통 실장이나 본체는 A 부싱(3/8 ˝ D × 3/8 ˝ L 평부싱)으로 패널에 고정하고(잠금 와셔 H-37-2 · 너트 H-38-2 동봉) 단자는 솔더 러그이며 품번 끝 L 은 RoHS 표시다

한 문서가 3851(도전성 플라스틱) · 3852/3856(서멧)을 함께 덮습니다. 이 품번은 3852 이므로 서멧 열 기준입니다. 도전성 플라스틱 열은 정격 전력이 선형 1 watt · 오디오 0.5 watt 이고 무부하 회전 수명이 100,000 cycles 인 반면, 서멧 열은 각각 2 watts · 1 watt 와 20,000 cycles 입니다. 독립 직선성은 A 와 H 테이퍼에서 ±5 % 이며 절대 최소 저항은 2 ohms maximum 입니다. 장착 토크는 1.7-2.0 N-m (15-18 lb.-in.) maximum 입니다. 절연 저항은 500 VDC 에서 1,000 megohms minimum 입니다.

품번은 3852(서멧 싱글턴) · A(Linear ±10 %) · 28(축 길이 7/8 ˝ · 지름 1/4 ˝) · 2(솔더 러그 · 슬롯 축 끝) · 502(5 K) · A(평부싱 3/8 ˝) · L(RoHS)로 읽습니다.
