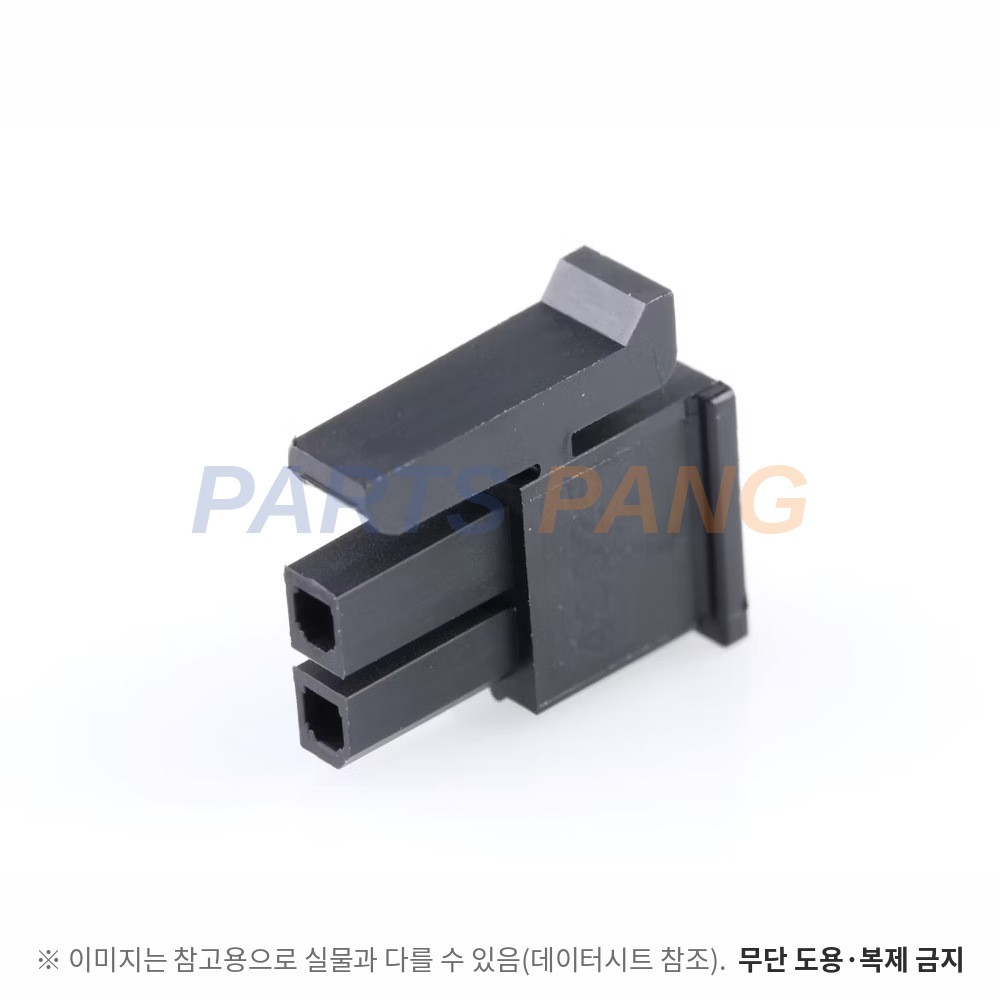

430250200 은 Molex Micro-Fit 3.0 계열의 2핀 2열 리셉터클 하우징입니다. 전선 쪽에 쓰는 크림프 하우징이라 단자가 들어 있지 않고, 43030 계열 암 크림프 터미널을 따로 압착해 끼워 씁니다. 짝은 PCB 헤더 43045 또는 케이블끼리 잇는 플러그 43020 이고 래치로 잠기며 극성 구조라 거꾸로 꽂히지 않습니다. 끝자리 00 은 표준형이고 이 핀수는 저할로겐 나일론 수지입니다.

정격 전류

8.5 A

접점당 최대값이고 18 AWG 터미널 기준이다 · 20 ~ 24 AWG 터미널은 7.0 A · 26 ~ 30 AWG 터미널은 4.5 A 로 끼우는 터미널과 전선 굵기가 정격을 정한다 · PS-43045 의 43025 인증 정격은 UL 8 A · CSA 8 A · IEC 5 A 다

적용 전선

18 ~ 30 AWG

18 ~ 24 AWG 터미널은 피복 외경 1.85 mm 이하 · 26 ~ 30 AWG 터미널은 1.27 mm 이하를 받는다

정격 전압

600 V

PS-43045 의 43025 인증 정격이고 UL · CSA · IEC 가 같다 · UL 1977 기준이라 최종 용도 규격에 따라 달라질 수 있다

접촉 저항

10 mΩ 이하

짝 결합 상태에서 20 mV · 100 mA 로 잰 초기값이고 전선 저항은 빠진다 · PS-43045 값이다

절연 저항

1000 MΩ 이상

500 V DC 를 인접 단자 사이와 단자 · 접지 사이에 걸어 잰 PS-43045 값이다

사용 온도

-40 ~ +105 ℃

Molex 상세면 · 디지키 값이고 PS-43045 도 글로와이어 비대응 리셉터클을 터미널 도금과 관계없이 105 ℃ 로 정한다

삽발 수명

30 회

주석 도금 43030 터미널의 Molex 상세면 최대값이다

핀수

2

2열 배열이고 1번 회로는 식별 리브 또는 각인 1 로 표시된다

피치

3.00 mm

열 간격도 3.00 mm 다

Housing

Nylon

무충전 나일론 · UL 94V-0 · 저할로겐 · 검정이다 · 같은 도면에서 12 · 16 · 24핀만 폴리에스터 재질이다

폭

3.86 mm

도면 A 치수이고 공차 +0.35 / -0.25 mm 다 · 2핀은 단자가 한 열에 하나씩이라 B 치수가 없다

높이

14.00 mm

짝과 결합하는 방향의 몸체 길이이고 도면 측면도 치수다 · 2핀 · 4핀은 래치 위 풀탭이 없는 형상이다

이 품번의 값은 Molex 고객 도면 430250000-SD (PSD 000 Rev.A) 의 주문표 · 치수표 · 주석과 Molex 상세면(2026-10-07 조회)에서 읽었습니다. 43025 하우징은 끝자리로 세 갈래이고 -xx00 표준형 · -xx08 저할로겐형 · -xx10 글로와이어형이 같은 치수를 씁니다. 파츠팡 취급 품목에 같은 2핀 짝 헤더가 21종 있고 대표는 직각 430450200 · 수직 430450212 · 플러그는 430200200 입니다. 시스템 사양서는 PS-43045 (Rev.R) 이고 인증 파일은 UL E29179 · CSA LR19980 입니다.
