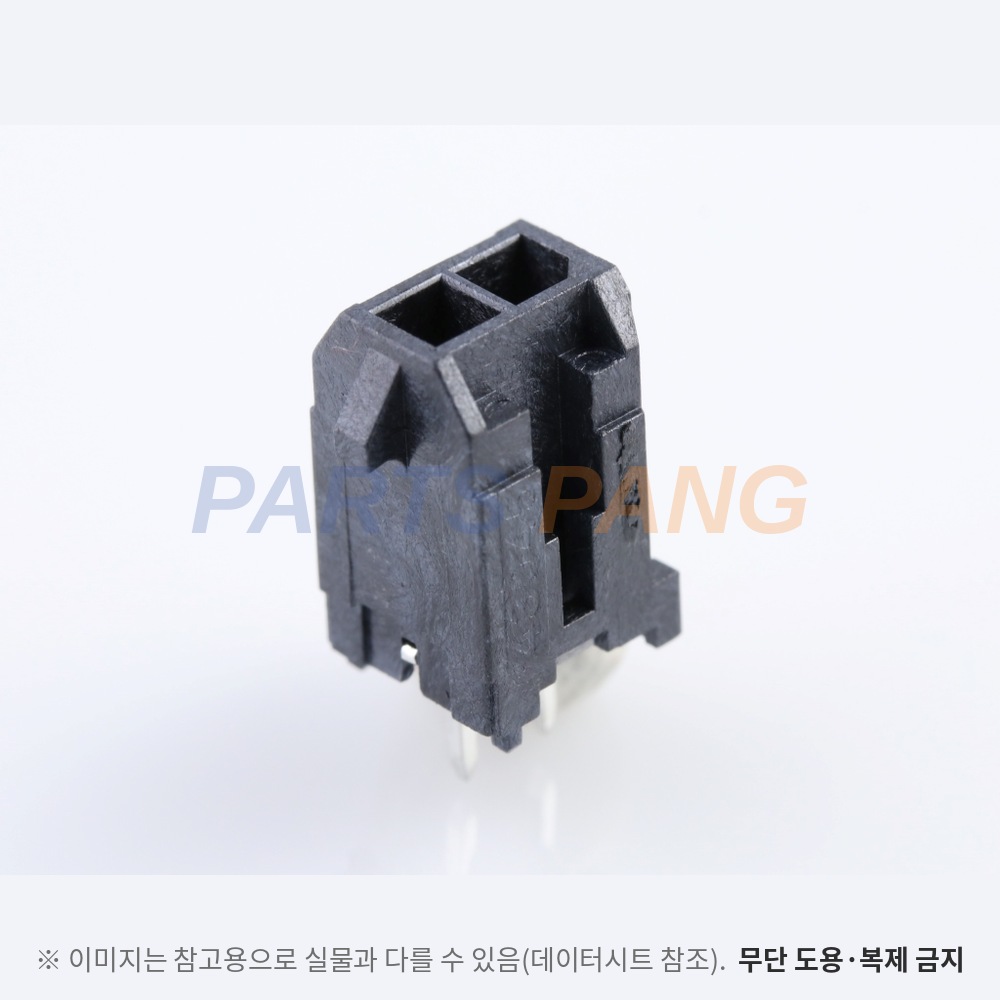

430450227 은 Molex Micro-Fit 3.0 계열의 2핀 2열 수직 PCB 헤더입니다. 기판에 납땜하고 같은 핀수의 리셉터클 하우징 43025 를 꽂아 전선을 연결합니다. 이 품번은 곧은 스루홀 단자로 기판에 세워 납땜하고 극성 페그로 위치를 잡는 형식이고 주석 도금형입니다.

정격 전류

8.5 A

접점당 최대값이고 Molex 상세면 기준이다 · PS-43045 디레이팅 표의 18 AWG · 2핀 · 와이어 투 보드 값과 같다 · 인증 정격은 UL 8 A · CSA 8 A · IEC 5 A 다

정격 전압

600 V

PS-43045 인증 정격이고 UL · CSA · IEC 가 같다 · UL 1977 기준이라 최종 용도 규격에 따라 달라질 수 있다

접촉 저항

10 mΩ 이하

짝 결합 상태에서 20 mV · 100 mA 로 잰 초기값이고 전선 저항은 빠진다 · PS-43045 값이다

절연 저항

1000 MΩ 이상

500 V DC 를 인접 단자 사이와 단자 · 접지 사이에 걸어 잰 PS-43045 값이다

사용 온도

-40 ~ +105 ℃

PS-43045 의 주석 도금 헤더 값이고 정격 전류에서의 온도 상승 30 ℃ 를 포함한다

삽발 수명

30 회

PS-43045 와 Molex 상세면 값이다

핀수

2

2열 배열 · 피치 3.00 mm · 열 간격 3.00 mm 다

Pin

황동

주석 2.54 µm 이상 · 니켈 하지 1.27 µm 이상이다(고객 도면 SD-43045-010 Rev.F1 기준)

Wafer

LCP

유리섬유 강화 액정 폴리머 · UL 94V-0 · 검정 · 글로와이어 대응이다

실장

스루홀

수직형 곧은 단자이고 권장 기판 두께 1.57 mm · 단자 구멍 1.02 mm · 단자 끝 3.18 mm 다

고정

극성 페그

페그 구멍 간격은 도면 C 치수 6.00 mm 이고 페그 2개로 그리지만 1개짜리도 나올 수 있다 · Molex 상세면은 기판 고정 기능을 No 로 적는다

폭

6.65 mm

도면 A 치수이고 2007년 11월 이후 생산품에는 0.25 mm 오프셋이 있다고 도면이 적는다

높이

9.91 mm

기판 위 몸체 높이이고 도면 값이다 · 2핀 품번 Molex 상세면은 결합 높이를 17.64 mm 로 적는다

포장

트레이

포장 사양 PK-70873-0314 이다

이 품번의 값은 Molex 고객 도면 SD-43045-010 (Rev.F1)와 제품 사양서 PS-43045 (Rev.R) · Molex 상세면에서 읽었고 인증 파일은 UL E29179 · CSA LR19980 입니다. 같은 도면이 끝자리 셋으로 도금을 나누며 주석 · 금 0.38 µm · 금 0.76 µm 순입니다. 도면의 PCB 레이아웃은 부품면에서 본 배열입니다. 파츠팡 취급 품목 중 같은 2핀 짝 리셉터클은 430250200 · 430250208 · 430250210 입니다.
