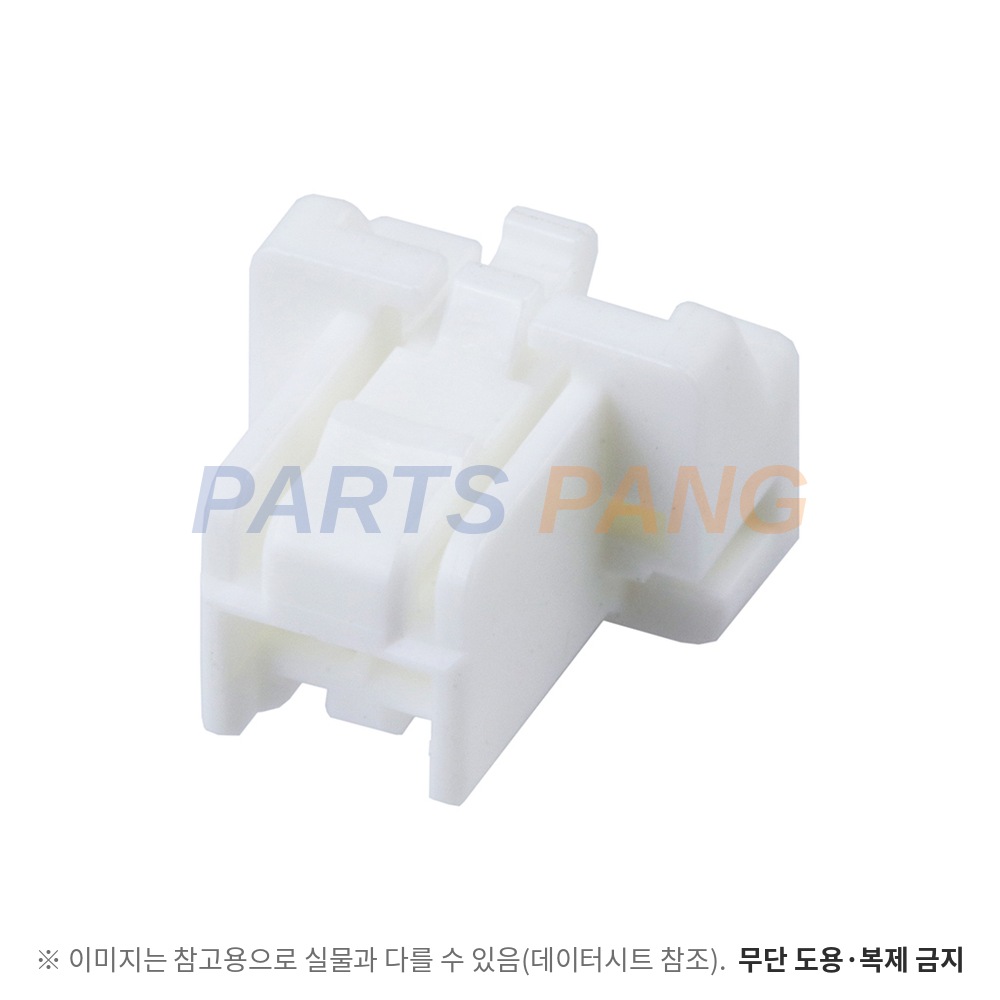

5024390200 은 Molex CLIK-Mate 2.0 계열의 2핀 와이어 투 보드용 1열 플러그 하우징입니다. 전선 쪽 크림프 하우징이라 단자가 없고 플러그 터미널 502438-0*00 을 압착해 끼우며, 짝은 SMT 리셉터클 502443(수직 · 커버 테이프 유무 2종) · 502494(직각)입니다.

정격 전류

3.0 A

22 AWG 값이고 24 AWG 2.0 A · 26 AWG 1.5 A 다 · 5024431570-PS 값이다

정격 전압

250 V

AC rms · DC 공통 최대값이다

적용 전선

22 ~ 26 AWG

터미널 502438-0*00 기준이고 피복 외경 0.9 ~ 1.5 mm 를 받는다

접촉 저항

20 mΩ 이하

짝 결합 상태 20 mV · 10 mA 초기값이고 30 회 삽발 뒤에는 40 mΩ 이하다 · 압착부는 5 mΩ 이하다

절연 저항

1000 MΩ 이상

짝 결합 상태로 250 V DC 를 인접 단자 사이와 단자 · 접지 사이에 걸어 잰 값이다

내전압

800 V AC

짝 결합 상태로 1분간 인가해 이상이 없어야 한다 · 5024431570-PS 값이다

참고 전류

전 핀 통전 기준

22 AWG 2핀 4.0 A · 8핀 3.0 A · 15핀 3.0 A 이고 온도 상승 30 ℃ 이하 기준 참고값이다

사용 온도

-40 ~ +105 ℃

통전 온도 상승을 포함하고 리플로 후 비통전 보관에도 같은 범위가 적용된다

삽발 수명

30 회

5024431570-PS 값이다

핀수

2

1열 배열 · 피치 2.00 mm 다

Housing

PBT

폴리부틸렌 테레프탈레이트 · UL 94V-0 · 흰색이다

Terminal

502438-0*00

도면 지정 크림프 터미널이고 별매다 · 파츠팡 취급 품목에는 없다

폭

8 mm

도면 A 치수이고 B 치수는 2 mm 다

잠금

2 ~ 4핀 형상

도면 잠금 형상 구분이다

이 품번의 값은 Molex 고객 도면 5024391500-SD (Rev.C)와 제품 사양서 5024431570-PS 에서 읽었습니다. 도면은 외형을 2 ~ 4핀 · 5 ~ 7핀 · 8 ~ 15핀 세 가지로 나누며 ELV · RoHS 적합품입니다. 플라스틱의 검은 점이나 색 차이는 성능에 영향이 없다고 적습니다. 취급 방법은 AS-502439-001 · 002 에 있습니다. 같은 사양서가 짝 리셉터클 502443 의 엠보스 테이프 포장품과 커버 테이프 포함품을 함께 규정하며, 터미널과 짝 모두 파츠팡 취급 품목에는 없습니다.
