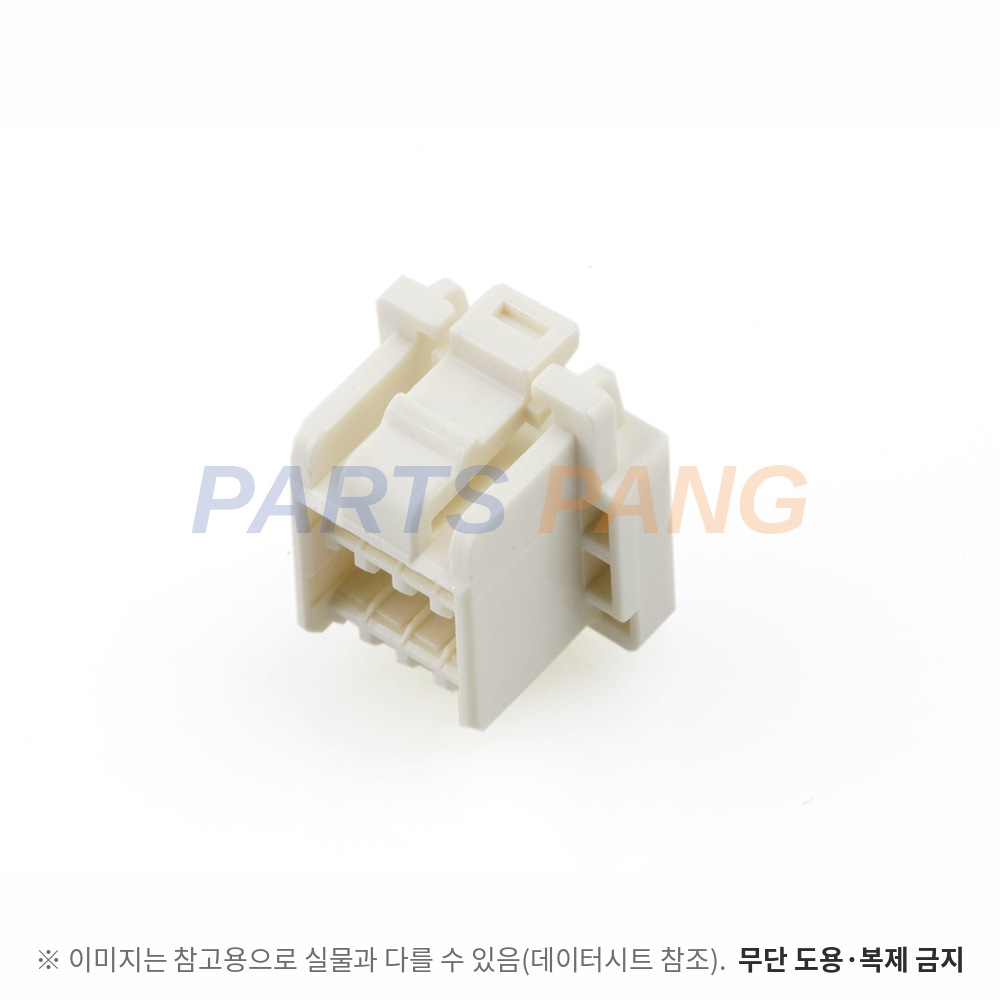

5031490800 은 Molex CLIK-Mate 1.5 계열의 8핀 와이어 투 보드용 2열 플러그 하우징입니다. 포지티브 잠금이 달려 있습니다. 전선 쪽 크림프 하우징이라 단자가 없고 주석 터미널 502579-0000 · 503429-0000 을 압착해 끼우며, 짝은 SMT 리셉터클 503154(수직) · 503148(직각)입니다.

정격 전류

2.0 A

24 AWG 값이고 26 AWG 1.5 A · 28 · 30 AWG 1.0 A 다 · 5031490000-PS 값이다

정격 전압

100 V

AC rms · DC 공통 최대값이다

적용 전선

24 ~ 30 AWG

502579-0000 은 24 ~ 28 AWG · 피복 0.78 ~ 1.28 mm, 503429-0000 은 26 ~ 30 AWG · 0.7 ~ 1.02 mm 다

접촉 저항

20 mΩ 이하

짝 결합 상태 초기값이고 30 회 삽발 뒤에는 40 mΩ 이하다 · 압착부는 5 mΩ 이하다

절연 저항

500 MΩ 이상

짝 결합 상태로 250 V DC 를 인접 단자 사이와 단자 · 접지 사이에 걸어 잰 값이다

내전압

500 V AC

짝 결합 상태로 1분간 인가해 이상이 없어야 한다 · 5031490000-PS 값이다

참고 전류

전 핀 통전 기준

24 AWG 8핀 2.5 A · 16핀 2.0 A · 34핀 2.0 A 이고 온도 상승 30 ℃ 이하 기준 참고값이다

사용 온도

-40 ~ +105 ℃

작동 · 비작동 공통이고 통전 온도 상승을 포함한다

삽발 수명

30 회

5031490000-PS 값이다

핀수

8

2열 배열 · 피치 1.50 mm 다

Housing

PBT

폴리에스터(PBT) · UL 94V-0 · 이 품번은 내추럴 색이다

Terminal

502579-0000 · 503429-0000

도면 지정 크림프 터미널이고 별매다 · 파츠팡 취급 품목에는 없다

폭

10.3 mm

도면 A 치수이고 B 치수는 4.5 mm 다

잠금

1곳

도면이 핀수별로 잠금 수를 정한다

이 품번의 값은 Molex 고객 도면 5031490000-SD (Rev.B)와 제품 사양서 5031490000-PS 에서 읽었습니다. 도면은 잠금을 8 · 10핀 1곳 · 12핀 이상 2곳으로 두며 포장 사양은 SPK-503149-001, 취급 방법은 AS-503149-001 입니다. 도면은 짝별 사양서를 5031490000-PS · 5031490001-PS · 5031490002-PS 로 나누고 하우징 색은 내추럴 · 검정 · 빨강 · 파랑 · 초록이 있습니다.
