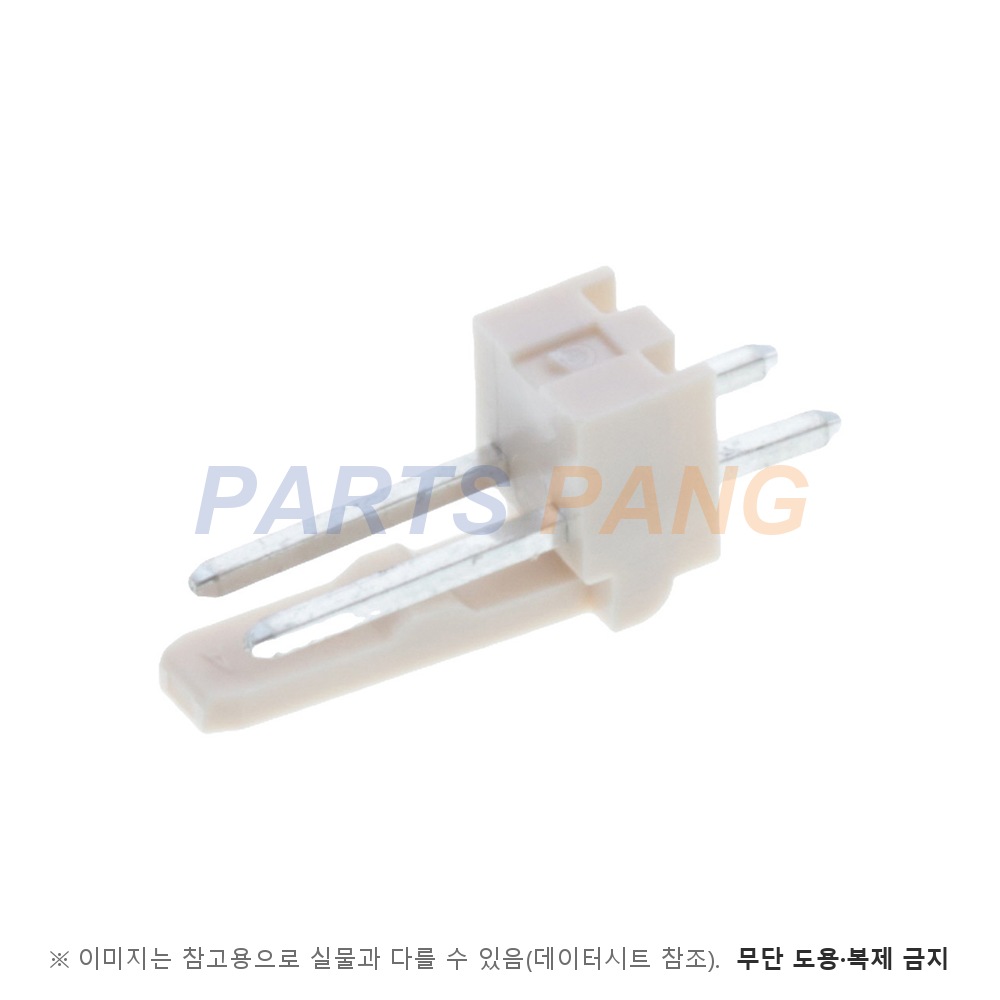

5045-02A 는 Molex Mini-Latch 2.5 계열의 2핀 1열 수직 PCB 헤더(잠금 부착)이고 현행 주문 품번은 0022041021 입니다. 5045-02A 는 Molex 도면 SD-5045-NA 에 실린 엔지니어링 번호입니다. 짝은 하우징 5051 계열(터미널 5159)이고 잠금으로 결합을 유지합니다. Molex Japan 이 작성한 사양서 PS-5045-001 은 P/No. 5045-NA 전체에 적용됩니다.

정격 전압

250 V

AC · DC 공통이고 내전압은 1000 V AC 1분이다

정격 전류

3 A

AC · DC 공통 정격이고 정격 전류에서 온도 상승은 30 ℃ 이하다

접촉 저항

20 mΩ 이하

짝 결합 상태 20 mV · 10 mA 저준위 값이고 30 회 삽발 뒤 40 mΩ 이하다

절연 저항

1000 MΩ 이상

500 V DC 를 인접 단자 사이와 단자 · 접지 사이에 걸어 잰 값이다

사용 온도

-40 ~ +105 ℃

통전 온도 상승을 포함한다 · PS-5045-001 (Rev.C) 값이다105 ℃ 96 시간 내열 · 습도 90 ~ 95% 96 시간 · -55 ~ 105 ℃ 5 사이클 · 48 시간 염수 뒤 접촉 저항 40 mΩ 이하다

납땜 내열

260 ±5 ℃

5 초 디핑 기준이고 납땜성 시험은 230 ±5 ℃ 3 초다

핀수

2

1열 배열 · 피치 2.5 mm 다

Pin

황동

0.635 mm 각 핀 · 주석 5 µm 이상 · 구리 하지 2.5 µm 이상이고 단자 유지력은 1.0 kgf 이상이다

Wafer

PA

폴리아미드 · UL 94V-0 · 아이보리다

실장

스루홀

수직형이고 권장 기판 구멍은 Ø1.2 ±0.05 mm 다

단자 강도

500 gf

1분간 하중을 걸어도 손상이 없어야 한다

잠금

슬릿 없음

도면은 잠금부 슬릿을 6핀 이상에만 둔다

단자 간격

2.5 mm

도면 A · B 치수(양끝 핀 중심 간격)다

이 품번의 값은 Molex 고객 도면 SD-5045-NA (Rev.N1) 와 제품 사양서 PS-5045-001 (Rev.C) 에서 읽었습니다. 사양서 표는 2핀 결합력을 첫 삽입 3.6 kgf 이하 · 분리력 0.65 kgf 이상으로 둡니다. 진동(1.5 mm · 10 ~ 55 Hz · 축당 2 시간)과 충격(50 G) 시험 뒤에도 외관 손상이 없어야 하고, 아황산가스 24 시간 시험 뒤에도 접촉 저항 40 mΩ 이하를 요구합니다. 파츠팡 취급 품목에는 짝 하우징 5051 과 터미널 5159 가 없습니다.
