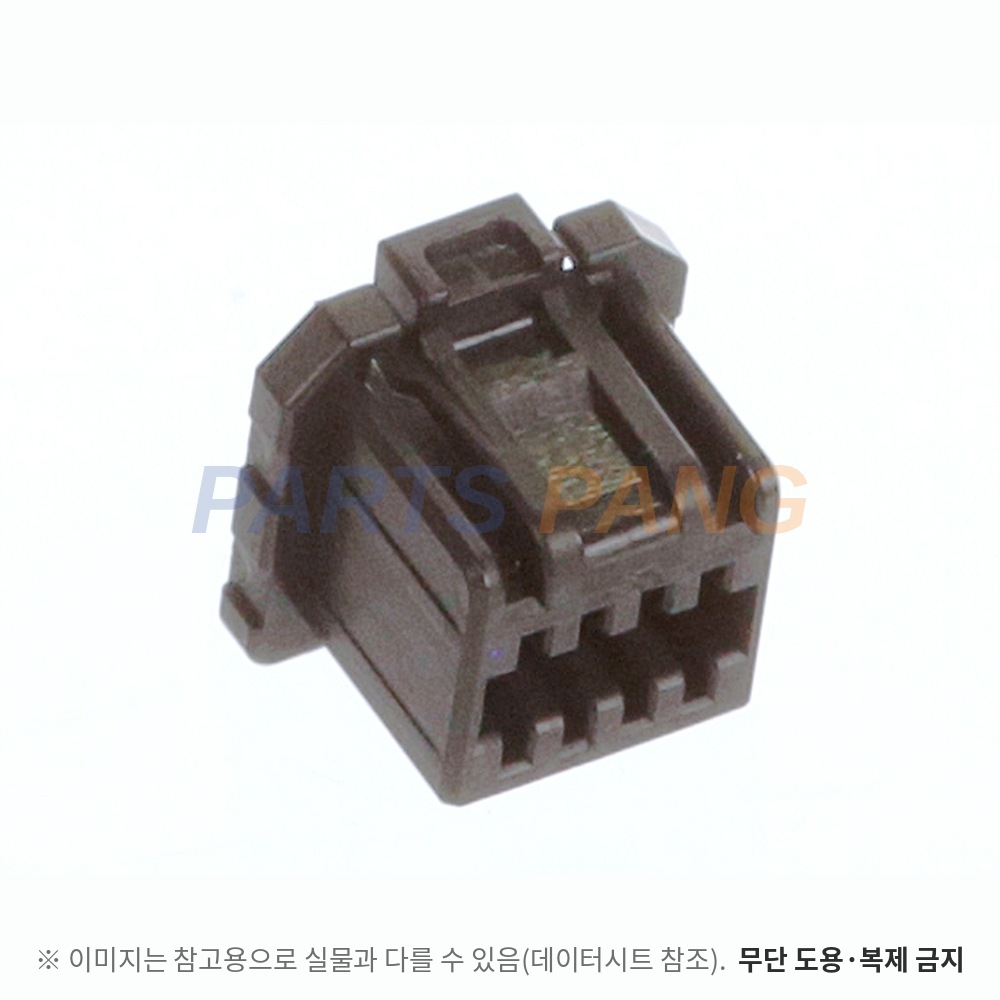

5054320801 은 Molex Micro-Lock Plus 1.25 계열의 8핀 와이어 투 보드용 2열 리셉터클 하우징입니다. 전선 쪽 크림프 하우징이라 단자가 없고 터미널 505431-1000(주석)을 압착해 끼우며, 짝은 헤더 505433(수직)과 505448(직각)이고 둘 다 주석 · 금 도금판이 있습니다.

정격 전류

1.5 A

26 AWG 값이고 28 AWG 1.3 A · 30 AWG 1.1 A 다 · 5054320000-PS 값이다

정격 전압

50 V

AC rms · DC 공통 최대값이다

적용 전선

26 ~ 30 AWG

터미널 505431-1*00 기준이고 피복 외경 0.78 ~ 1.02 mm 를 받는다

접촉 저항

20 mΩ 이하

짝 결합 상태 초기값이고 30 회 삽발 뒤에는 40 mΩ 이하다 · 압착부는 5 mΩ 이하다

절연 저항

100 MΩ 이상

짝 결합 상태로 250 V DC 를 인접 단자 사이와 단자 · 접지 사이에 걸어 잰 값이다

내전압

500 V AC

짝 결합 상태로 1분간 인가해 이상이 없어야 한다 · 5054320000-PS (002) 값이다

참고 전류

전 핀 통전 기준

26 AWG 8핀 2.4 A · 16핀 1.8 A · 24핀 1.7 A 이고 온도 상승 30 ℃ 이하 기준 참고값이다

사용 온도

-40 ~ +105 ℃

통전 온도 상승을 포함하고 저온에서 결빙이 없어야 한다

삽발 수명

30 회

5054320000-PS (002) 값이다

핀수

8

2열 배열 · 피치 1.25 mm 다

Housing

PBT

폴리에스터(PBT) · UL 94V-0 · 이 품번은 검정이다(끝자리 01)

Terminal

505431-1000 · 505431-1100

도면 지정 크림프 터미널이고 별매다 · 파츠팡 취급 품목에는 없다

폭

8.45 mm

도면 A 치수이고 B 치수는 3.75 mm 다

포장

폴리백

포장 사양 5054329200-PS 다

이 품번의 값은 Molex 고객 도면 5054320000-SD (Rev.H2)와 제품 사양서 5054320000-PS (002) 에서 읽었습니다. 사양서는 하우징 잠금 강도를 8 ~ 12핀 19.6 N · 14 ~ 20핀 49.0 N · 22 ~ 28핀 68.6 N · 30 ~ 36핀 78.4 N 이상으로 정합니다. 짝별 사양서는 주석 짝 5054320000-PS 002 · 금 도금 짝 006 이고 취급 방법은 5054320000-AS 이며, 짝 헤더와 터미널은 파츠팡 취급 품목에 없습니다.
