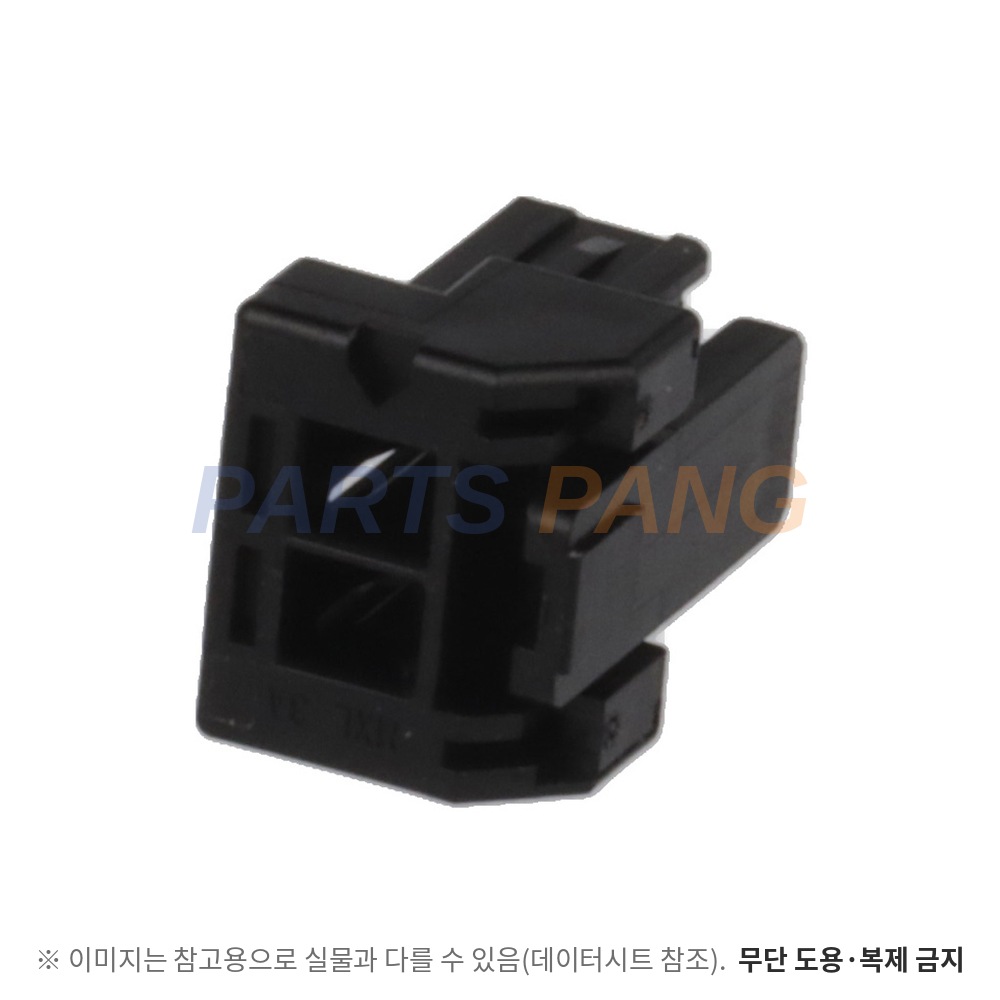

5055700201 은 Molex Micro-Lock Plus 2.0 계열의 2핀 1열 리셉터클 하우징입니다. 크림프 터미널 5055721000 을 압착해 꽂고 기판의 SMT 헤더(수직 505575 · 직각 505578)에 잠금으로 결합합니다. 이 품번은 검정 하우징이고 같은 핀수의 내추럴(흰색) 품번은 끝자리가 00 입니다.

정격 전압

250 V

AC rms · DC 공통 최대값이고 내전압은 800 V AC 1분이다

정격 전류

3.4 A

22 AWG 기준이고 24 AWG 3.0 A · 26 AWG 2.6 A 다

적용 전선

22 ~ 26 AWG

피복 외경 0.9 ~ 1.5 mm 이고 주석 도금 연동 연선이 원칙이다

접촉 저항

10 mΩ 이하

짝 결합 상태 20 mV · 10 mA 초기값이고 30 회 삽발 뒤 20 mΩ 이하다 · 압착부는 5 mΩ 이하다

절연 저항

1000 MΩ 이상

500 V DC 를 인접 단자 사이와 단자 · 접지 사이에 걸어 잰 값이다

사용 온도

-40 ~ +105 ℃

통전 온도 상승을 포함하고 적용 전선도 이 범위를 만족해야 한다

삽발 수명

30 회

분당 10 회 미만 속도로 시험한 값이다

핀수

2

1열 배열 · 피치 2.00 mm 다

Housing

PBT

폴리에스터(PBT) · UL 94V-0 · 검정이다

Terminal

5055721000

주석 도금 22 ~ 26 AWG 크림프 터미널이고 금 도금은 5055721*00 이다 · 하우징 유지력 25.0 N 이상이다

잠금 강도

30.0 N 이상

2 · 3핀 30.0 N · 4 · 5핀 40.0 N · 6 ~ 16핀 80.0 N 기준이다

폭

6.8 mm

도면 A 치수이고 양끝 회로 간격 B 는 2 mm · C 치수는 4.7 mm 다

포장

폴리백

포장 사양 5055709200 이다

이 품번의 값은 Molex 고객 도면 5055700001 (Rev.C) 과 제품 사양서 5055700001-PS (Rev.B) 에서 읽었고 취급 방법은 적용 사양서 5055700001 입니다. 도면은 전선 대 전선 짝으로 2137192 계열도 적고, 금 도금 · 전선 대 전선 조합은 5055700002-PS · 5055700003-PS 를 따릅니다. 사양서 결합력은 잠금을 푼 상태에서 2핀 첫 결합 6.5 N · 8핀 25.7 N 이하이고 분리력은 2핀 0.3 N · 8핀 1.5 N 이상입니다. 파츠팡 취급 품목에는 짝 헤더 505575 · 505578 과 터미널이 없습니다.
