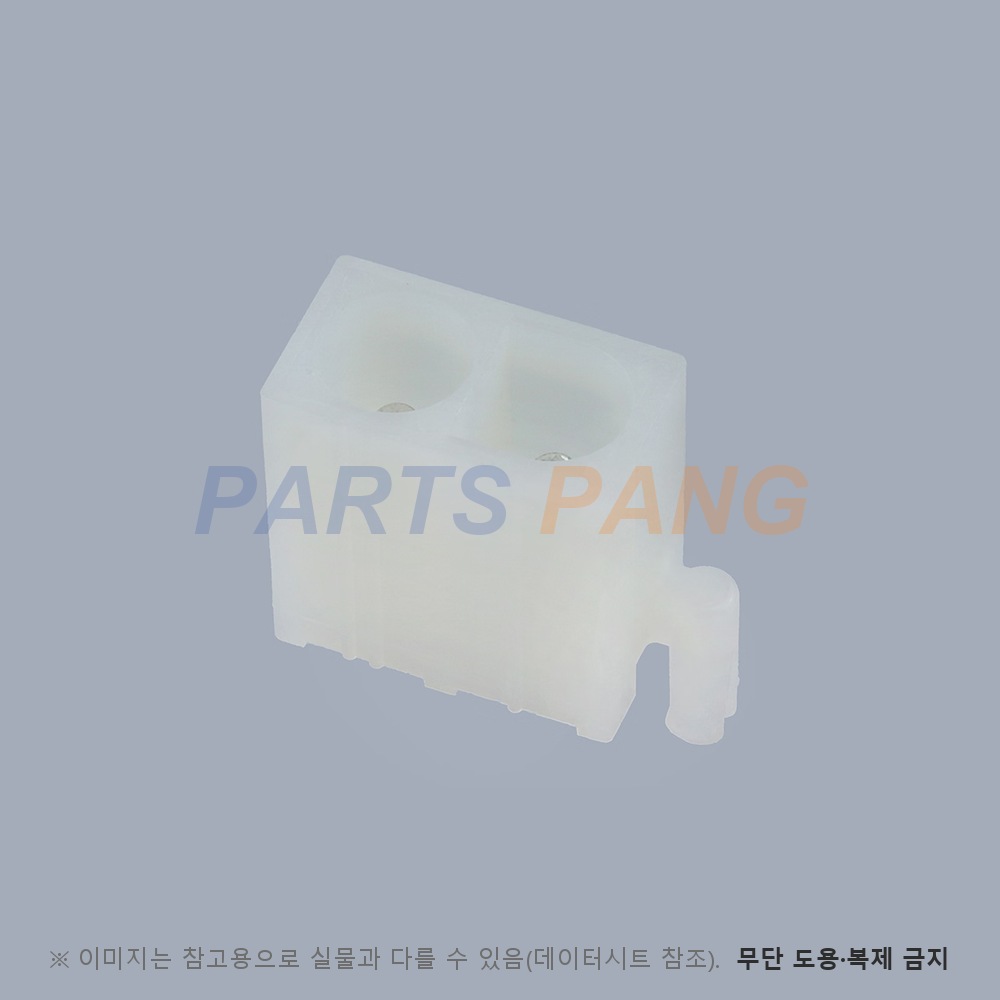

5219-02A 는 Molex 5219 계열(도면 명칭 NEW INTERNATIONAL CONN.)의 2핀 1열 수직 PCB 헤더이고 현행 주문 품번은 0015311026 입니다. Molex 시험 보고서 TS-5219-002 가 5219-02A 와 15-31-1026 을 같은 품목으로 적습니다. 짝은 플러그 하우징 3191-02R 계열이고, 시험 보고서는 이 제품군을 「.093 dia. Header Assembly」(지름 .093 인치 핀 헤더)로 부릅니다. 6.7 mm 피치의 굵은 단자로 큰 전류를 받습니다.

정격 전압

600 V

Molex 상세면 최대값이다

정격 전류

12.0 A

접점당 최대값이고 Molex 상세면 값이다 · 같은 계열 2핀 12.0 A · 3핀 11.0 A · 6핀 9.0 A 로 핀수가 늘면 낮아진다

사용 온도

-40 ~ +105 ℃

Molex 상세면 동작 온도 범위다

삽발 수명

30 회

Molex 상세면 값이다

핀수

2

1열 배열 · 피치 6.7 mm 다

Pin

황동

C2700W 황동 솔리드 핀 · 전체 주석 도금 · 니켈 하지다

Wafer

나일론 6/6

UL 94V-2 · 내추럴이다

실장

스루홀

수직형이고 권장 기판 두께 1.6 mm · 단자 구멍 Ø2.2 ±0.05 mm · 고정 구멍 Ø3 ±0.05 mm 다

폭

14.9 mm

도면 치수이고 높이는 15 mm · 기판 아래 테일은 3.5 mm 다

포장

박스

포장 사양 PK-5219-002 이고 시험 보고서 기준 박스당 1,000 개다

이 품번의 값은 Molex 고객 도면 SD-5219-02AX-X (Rev.P) · Molex 상세면 · 포장 시험 보고서 TS-5219-002 에서 읽었습니다. 도면은 이 헤더의 제품 사양서를 「NONE」으로 적어 접촉 저항 · 절연 저항 값은 싣지 않았습니다. 도면은 기판에서 들뜨지 않도록 일부 치수를 의도적으로 다르게 했다고 적고, 핀 형상은 솔리드이며 중공 핀 품번(5219-02C 등)이 따로 있습니다. 포장은 39 인치 낙하 시험을 통과했고 시험 대상은 2 · 3 · 4 · 6핀(5219-02A ~ 06A)과 9핀(A-5219-09B)입니다. 하우징은 무표기 품번이 UL 94V-2, 접미 201 품번이 UL 94V-0 이고 외관은 PS-45499-002 Class B 를 따릅니다. Molex 상세면은 이 품번이 온라인 카탈로그에 정식 게시되지 않았다고 적습니다. 파츠팡 취급 품목에는 짝 하우징 3191 계열 확정 품번이 없습니다.
