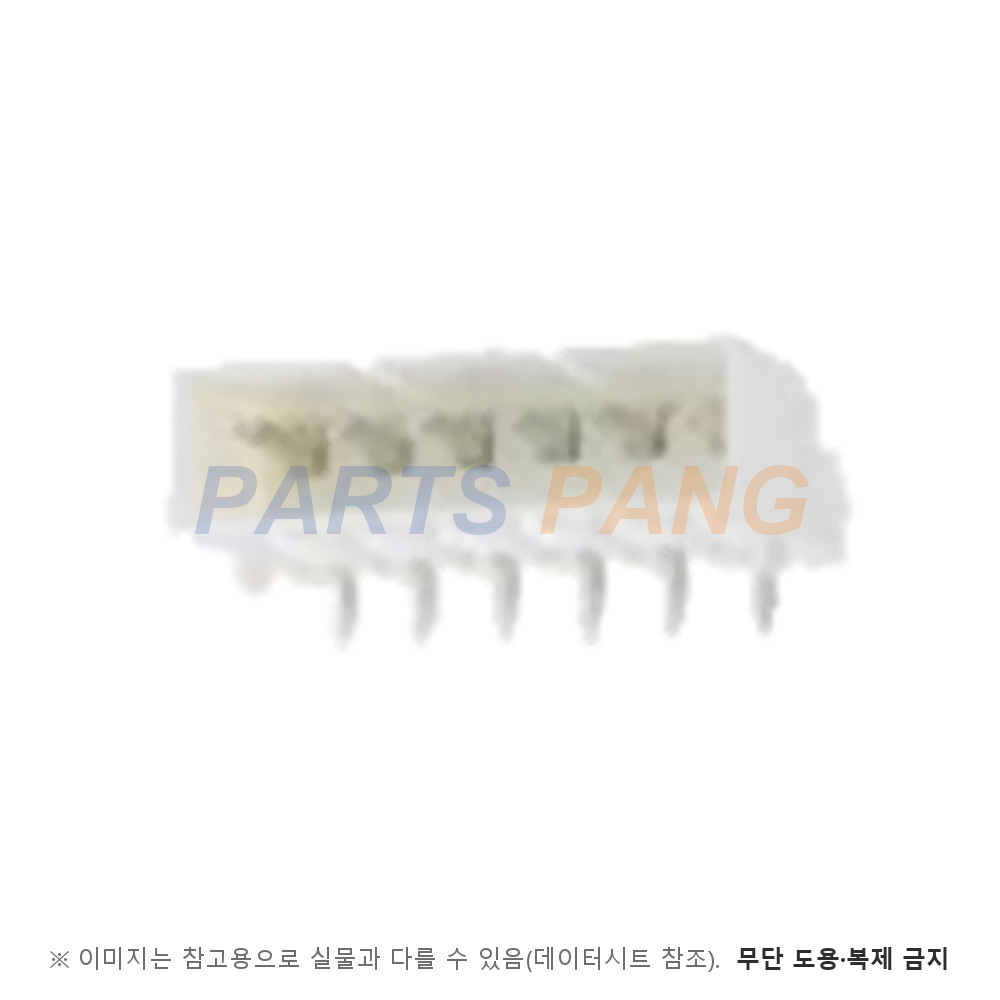

53259-0429 는 Molex Mighty-SPOX 3.5 계열의 4핀 1열 직각 PCB 헤더(웨이퍼 어셈블리)이고 현행 주문 품번은 0532590429 입니다. 하우징 51067 에 터미널 50217 을 압착해 꽂아 전선을 연결합니다. 이 품번은 표준색(끝자리 29)이고 53259-xx20 의 무연품입니다. 사양서는 수직 53258-xx29(표준색) · 53258-2xxx(염색) · 보스 부착 53258-xx49 · 직각 53259-xx29 를 함께 다룹니다.

정격 전압

250 V

AC rms · DC 공통 최대값이고 내전압은 1500 V AC 1분이다

정격 전류

5.5 A

18 AWG 기준이고 20 AWG 4.5 A · 22 AWG 4.0 A · 24 AWG 3.5 A 다

적용 전선

18 ~ 24 AWG

짝 터미널 50217 기준이고 피복 외경 3.0 mm 이하다

접촉 저항

10 mΩ 이하

짝 결합 상태 20 mV · 10 mA 초기값이고 30 회 삽발 뒤 20 mΩ 이하다 · 압착부는 5 mΩ 이하다

절연 저항

1000 MΩ 이상

500 V DC 를 인접 단자 사이와 단자 · 접지 사이에 걸어 잰 값이다

사용 온도

-40 ~ +105 ℃

통전 온도 상승 30 ℃ 를 포함한다

삽발 수명

30 회

분당 10 회 이하 속도로 시험한 PS-51067-019 값이다

핀수

4

1열 배열 · 피치 3.5 mm 다

Pin

황동

표면 주석 1 µm 이상 · 니켈 하지 1 µm 이상이고 핀 유지력은 9.8 N 이상이다

Wafer

PBT

유리섬유 15% 강화 · UL 94V-0 이다

실장

스루홀

직각형이고 권장 기판 구멍은 Ø1.2 ±0.05 mm (기판 두께 1.6 mm) · 고정 구멍 Ø1.75 mm 2곳이다

폭

16.1 mm

도면 전체 폭이고 양끝 단자 간격은 10.5 mm 다

포장

트레이

도면 포장 형태다

이 품번의 값은 Molex 고객 도면 SD-53259-003 (Rev.D1) 과 제품 사양서 PS-51067-019 (Rev.C) 에서 읽었습니다. 사양서는 짝 하우징 잠금 강도를 2 · 3핀 29.4 N · 4 ~ 15핀 58.8 N 이상으로 두고, 첫 결합력은 2핀 19.6 N 에서 15핀 147.0 N 이하 · 분리력은 2핀 1.2 N 에서 15핀 8.9 N 이상 범위입니다. 납땜성은 245 ±3 ℃ 3 초에 젖음 75% 이상입니다. 납땜은 260 ±3 ℃ 에 5 초 디핑(본체에서 1.2 mm 까지) 또는 인두 370 ~ 400 ℃ 5 초 이내입니다. 파츠팡 취급 품목에는 같은 핀수 짝 하우징이 없습니다.
