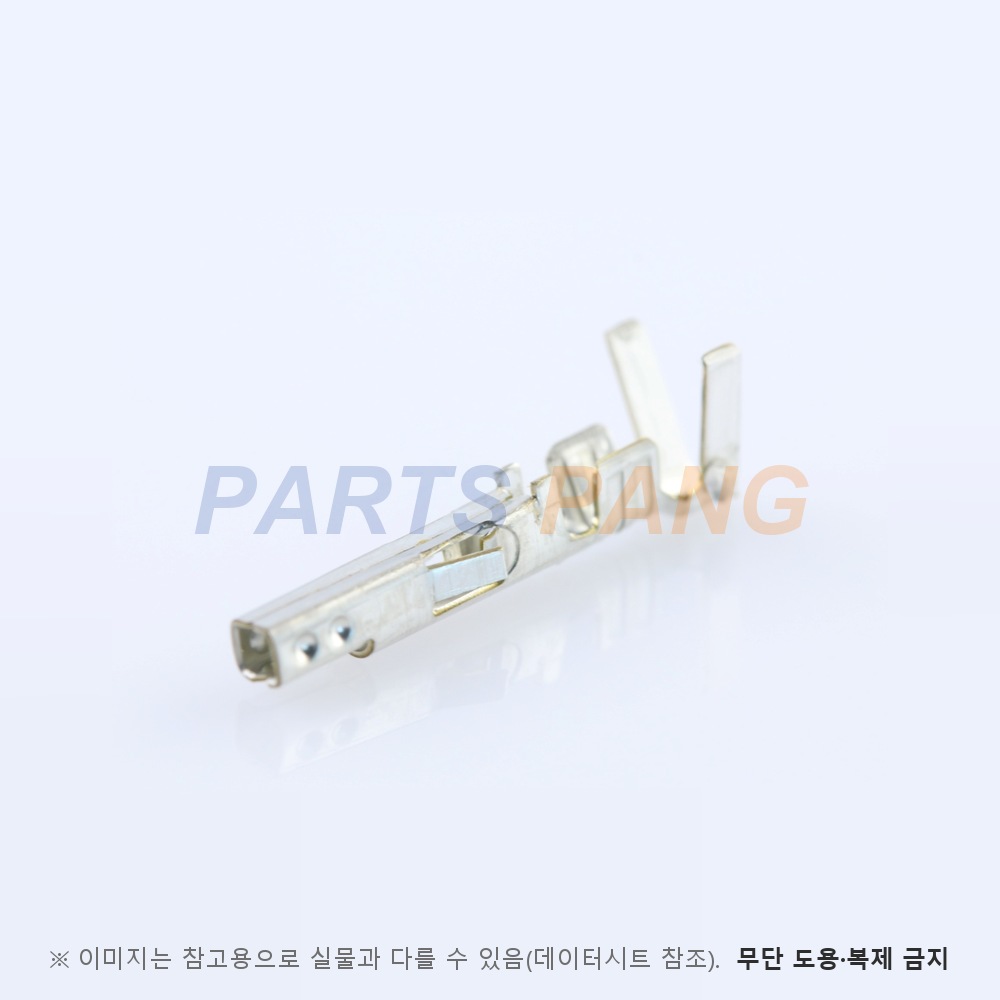

5556T 는 Molex Mini-Fit Jr. 4.2 mm 피치 시스템의 암 크림프 터미널이고 현행 주문 품번은 0039000038 입니다. Molex 도면 55560000-SD 와 포장 도면 55560001-PK 가 5556T 와 39-00-0038 을 같은 품목으로 적습니다. 리셉터클 하우징 5557 등에 압착해 꽂고 헤더 5566 · 5569 나 수 터미널 5558 과 결합합니다. 사양서는 이 시스템을 4.20 mm 피치 · 16 ~ 28 AWG · 주석 또는 30 µ" 금 도금으로 규정합니다.

정격 전류

9 A

18 AWG · 2 · 3핀 하우징 · 황동 터미널 기준이고 온도 상승 30 ℃ 기준이다 · 핀수가 늘면 7 ~ 10핀 7 A 로 낮아진다20 AWG 7 A · 22 AWG 5 A · 24 AWG 4 A (2 · 3핀) 이고 접촉 저항 10 mΩ 이하 · 절연 저항 1000 MΩ 이상 · 내전압 2200 V AC 다

정격 전압

600 V

UL 1977 기준 하우징 조합 정격이고 터미널 단독 인증은 없다

사용 온도

-40 ~ +80 ℃

성형(Formed) 황동 터미널 값이고 통전 온도 상승 30 ℃ 를 포함한다 · 인청동 터미널은 +105 ℃ 다

적용 전선

18 ~ 24 AWG

단선 기준이고 이중 압착은 22 + 22 AWG 다 · 피복 외경은 1.3 ~ 3.1 mm 다

재질

황동

도면 표의 5556T 행 값이다

도금

무광택 주석

리플로 무광택 주석 0.90 µm 이상 · 구리 하지 0.50 µm 이상(선도금)이다

실장

압착

전용 압착 공구로 전선에 압착하고 하우징 유지력은 30 N 이상이다

패키지

릴

체인형 릴당 4000 개 · 박스당 26 릴이고 낱개(루즈)형은 5556TL(39-00-0039)이다

이 품번의 값은 Molex 고객 도면 55560000-SD (Rev.A3) · 포장 도면 55560001-PK (Rev.A2) 와 제품 사양서 PS-5556-001 에서 읽었습니다. 도면이 적은 짝은 5558 · 5566 · 5569 등이고 적용 하우징은 5557 · 30067 · 44516 · 42474 입니다. 사양서 삽발 수명은 30 회(접촉 저항 변화 20 mΩ 이하)이고 터미널 결합력은 회로당 14.7 N 이하 · 분리력 0.5 N 이상입니다. UL E29179 · CSA LR19980 인증은 하우징 시리즈 번호로 등록되고 터미널은 단독 인증 대상이 아니며, 사양서는 현장 온도 65 ℃ · 3 년 수명을 시험 근거로 둡니다.
