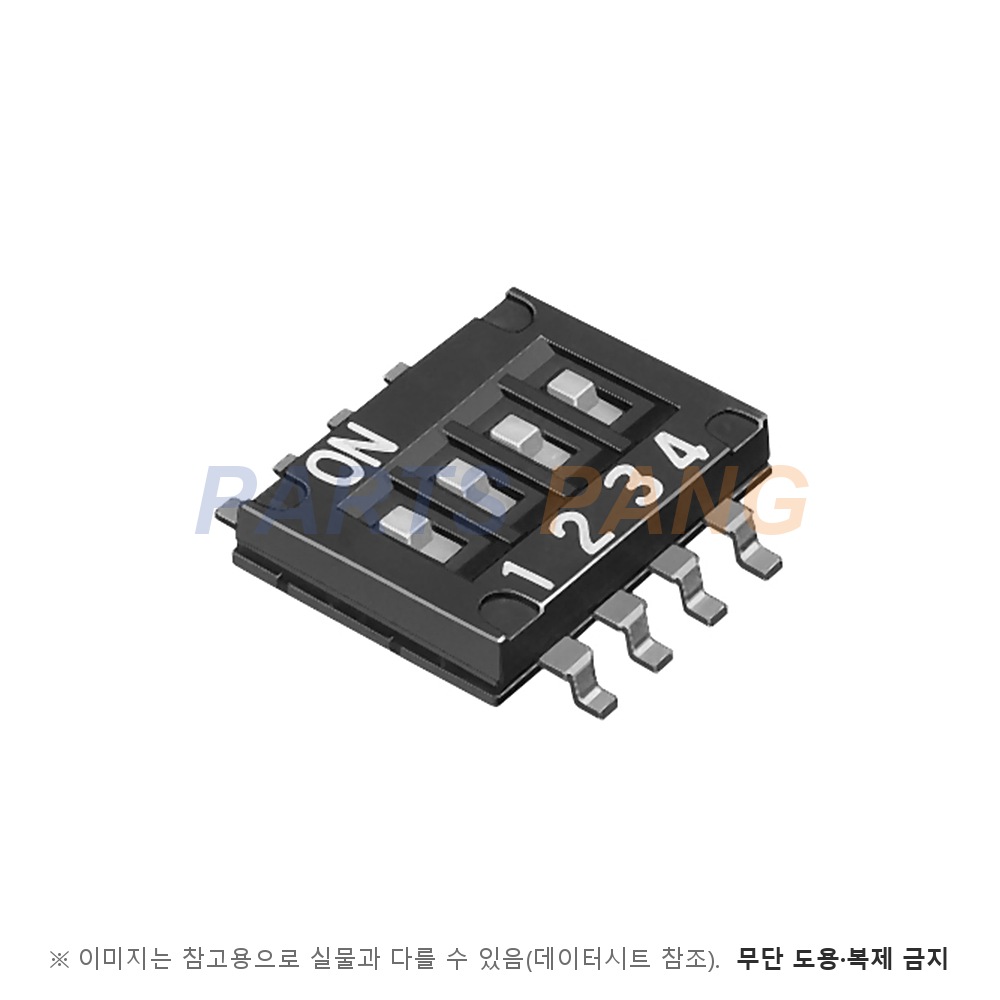

Aratas A6H-4102 DIP Switch

상세 정보

개요

이 A6H-4102 제품은 OMRON의 초박형 슬라이드 DIP 스위치 시리즈 중 4극 사양에 씰테이프가 적용된 모델입니다. 두께 1.55mm의 업계 최저급 프로파일과 1.27mm 하프피치 설계로 종래품 대비 실장면적을 약 63% 줄였습니다. 씰테이프 적용으로 자동 세척 공정에 투입할 수 있습니다.

전기 특성

정격(스위칭): DC 24V 25mA (저항부하)
최소 동작전류: DC 3.5V 10μA
접촉저항(초기): 200mΩ 이하
절연저항: 100MΩ 이상 (DC 250V 절연저항계)
내전압: 단자 간 AC 300V 1분
전기적 수명: 1,000회 이상

기계 / 환경

액추에이터: 플랫(Flat)
단자: SMD 표면실장
높이: 1.55mm
조작력: 0.29 ~ 4.9N (30 ~ 500gf)
진동(오동작): 10 ~ 55Hz, 복진폭 1.5mm
충격(오동작): 300m/s² 이상
동작/보관 온도: -20 ~ +70°C (동작 기준, 결로 없을 것)
동작습도: 35 ~ 95% (5 ~ 35°C)
보호등급: IEC IP40
세척: 가능 (씰테이프 적용)

이 제품의 변형 사양

비트 수: 4극 (Position 1 ~ 4)
씰테이프: 적용 (모델 코드 끝자리 "102")
패키지 외형 길이(A): 6.31mm
중량: 0.09g

패키징 옵션 (참고)

튜브 포장: 75개 / 튜브
엠보싱 테이핑 (표준 릴, -P): 4,000개 / 릴
엠보싱 테이핑 (소형 릴, -PM): 500개 / 릴
엠보싱 테이핑 (100개 릴, -R100): 100개 / 릴

AI 엔지니어 팁

구매 전 꼭 확인하세요 · 실무 체크포인트

씰테이프 모델만 자동 세척 가능합니다

이 A6H-4102 제품은 모델 끝자리 "102"가 씰테이프 적용을 의미합니다. 데이터시트 규격표의 세척 항목이 "표준품: 불가 / 씰테이프품: 가능"으로 갈려 있어, 동일 시리즈의 "101" 표준형(A6H-4101)은 세척 공정에 절대 투입하시면 안 됩니다. 라인에서 모델이 혼용되지 않도록 입고 단계에서 라벨링을 분리해 두시기 바랍니다.

하프피치 설계 — 풋프린트 라이브러리 재확인

피치 1.27mm는 표준 DIP(2.54mm)의 절반입니다. 종래 풋프린트를 재활용하시면 솔더 브리지가 빈발합니다. 데이터시트의 PCB 패드 기준(폭 0.76mm·길이 4.9mm)으로 라이브러리를 다시 그어 주시는 게 좋습니다. 4극품의 외형 길이(A)는 6.31mm입니다.

신호용 스위치임을 잊지 마시고

정격이 DC 24V 25mA로 신호 절체 전용입니다. 릴레이 코일·모터 같은 유도성 부하 직결은 접점 손상의 단골 원인입니다. 또한 최소 동작전류 DC 3.5V 10μA 이상은 반드시 흘려 주셔야 접촉 신뢰성이 확보됩니다.

IP40 — 보관·동작 환경 관리

씰테이프 모델이라도 보호등급은 IP40입니다. 분진·물침투 보호는 한정적이니 결로·결빙 환경에서는 동작시키지 마시고, 보관 시에도 습도 35 ~ 95%, 온도 5 ~ 35°C 범위를 권장합니다.
