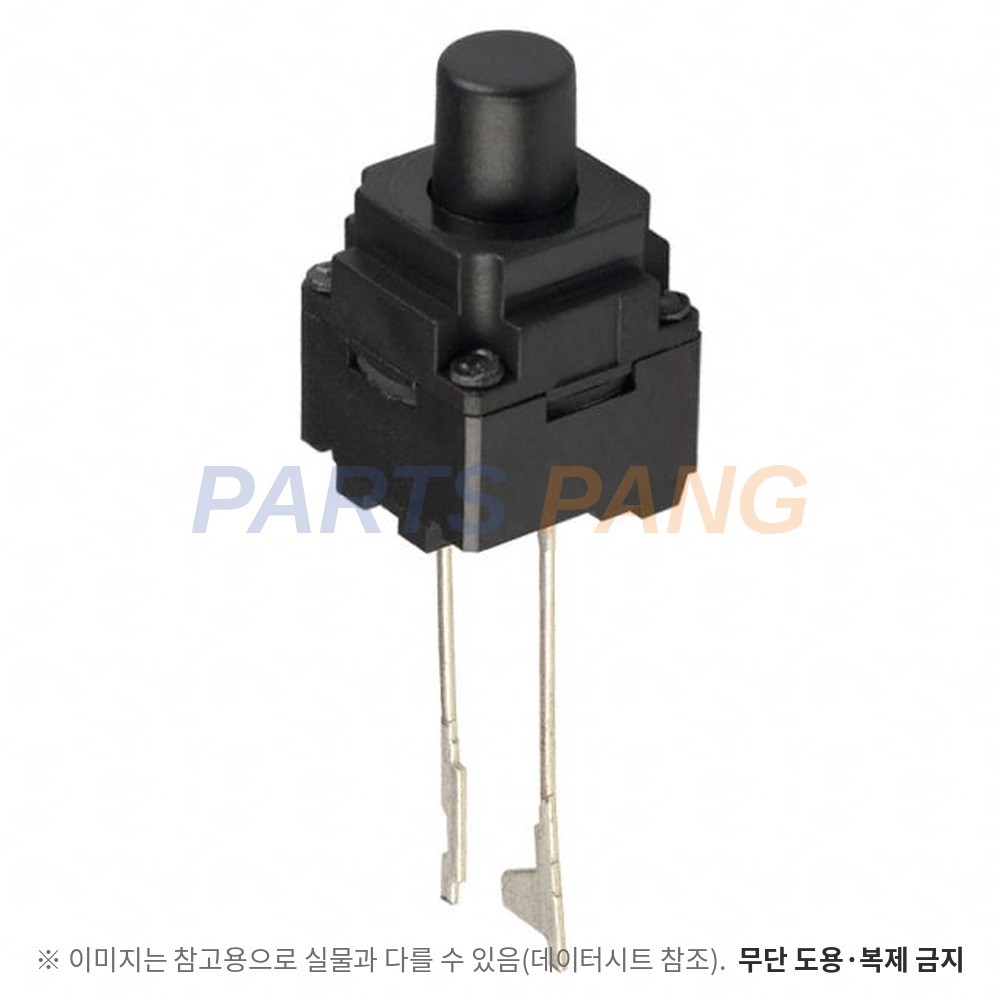

이 B3WN-6005 제품은 IP67 등급(단자부 제외)의 이중 실드(Double-sealed) 구조 관통홀형 택트 스위치입니다. 8×8mm 콤팩트 사이즈로 분진·습기 환경에서 높은 신뢰성을 제공하며, 래디얼 테이핑(자동 삽입기) 대응형입니다. 접점 재질은 은도금, 플런저는 블랙, 접지단자가 없는 기본형이며 본 -6005는 작동력 2.55N(260gf) 사양입니다.

정격(저항부하)

1~50mA, 3~12VDC

최소 적용 부하(참고)

10μA at 1VDC

접점 구성

SPST-NO

접점 재질

은도금

접점 저항(초기)

100mΩ max

절연 저항

100MΩ min (100VDC)

내전압

250VAC 50/60Hz 1분

바운스 시간

10ms max

작동력(OF)

2.55±0.69N {260±70gf}

복귀력(RF)

0.49N {50gf} min

프리트래블(PT)

0.3 +0.2/-0.1 mm

높이

13mm

수명

10만회 min

보호 등급

IEC IP67 (단자부 제외)

사용 온도

-25~+85°C (60%RH max, 결로·결빙 없을 것)

사용 습도

35~85% (+5~+35°C)

내진동(오작동)

10~55Hz, 복진폭 1.5mm

내충격

파괴 784 m/s²(약 80G) / 오작동 100 m/s²(약 10G)

세척

가능

무게

약 0.7g

포장

래디얼 테이프 1,000개 단위 (포장 단위 배수로 주문, 낱개 판매 안 함)

사이즈

8×8mm

작동력 등급

2.55N(260gf) — 같은 패밀리의 B3WN-6002(S)(1.96N)보다 무거운 조작감

플런저

블랙, 높이 13mm

접지단자

없음

실장

래디얼 테이프(Taped Radial), 자동 삽입기 대응
