상세 정보
개요

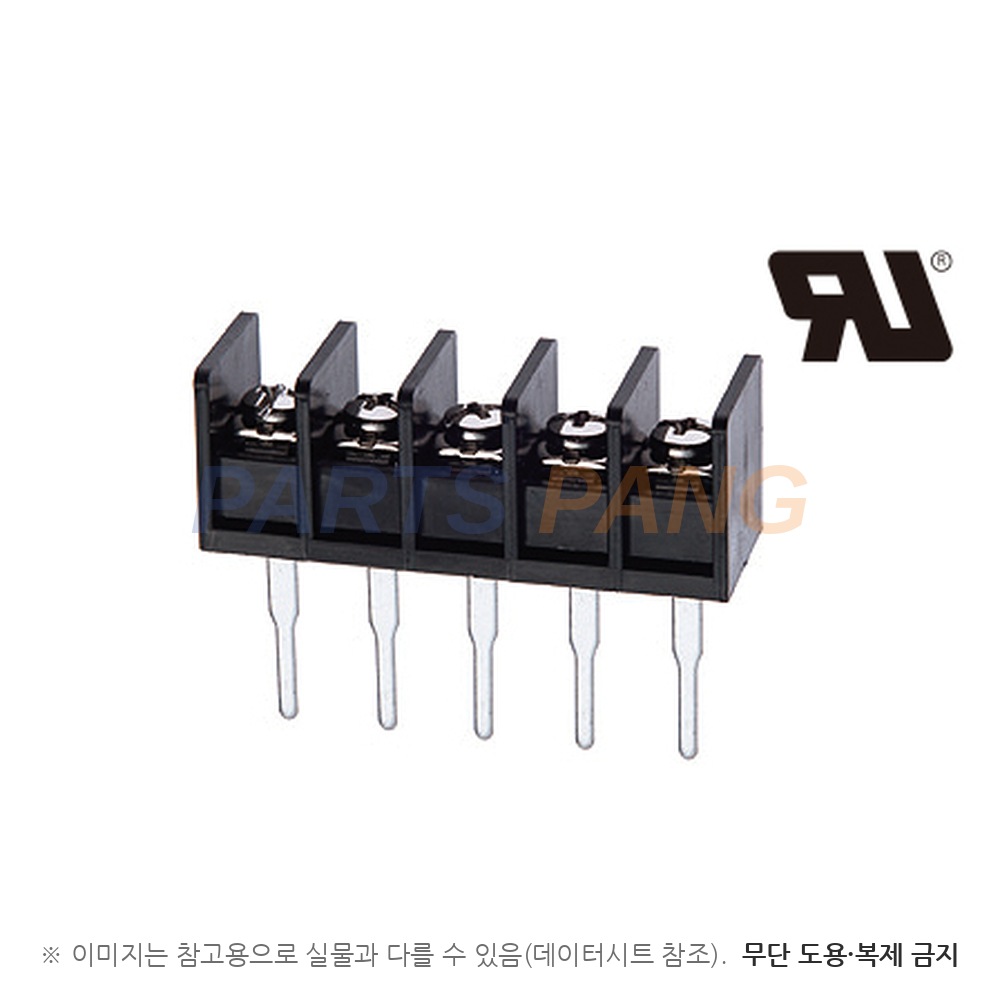

[본 품목] BR-1000E-7P = 7핀 / 전장 약 71.5mm
이 BR-1000E-7P 제품은 비룡전자의 PCB 마운트 10mm 피치 20A급 터미널블록입니다. 같은 모델에 핀수만 다른 2P~20P 19종을 운영하실 수 있고, L 벤딩(업체 주문 사양)과 커버(COV-1000)를 옵션으로 추가할 수 있습니다.
전기 특성
- 정격
- 250V 20A
- 절연 저항
- DC 500V 1000MΩ 이상
- 내전압
- AC 2000V/min
- 조임 토크 권고
- 5 kgf·cm 이내
기계 · 환경
- 사용 온도 범위
- -40°C ~ 85°C
- 피치
- 10 mm
- 인증
- UL (도면 표기)
RoHS Compliance
부품 구성
- ※ 근거
- 도면 기준
- FRAME
- SAC-1000C / PBT UL94V-0 (G30) BK
- TERMINAL
- DAN-950E / BRASS C2680R 1/2H t1.0 / Sn 도금
- SCREW
- SWCH10A / M3.5×8 / Ni·Zn3+ 도금
- WASHER
- SPCC □8.2×8.2 / Ni·Zn3+ 도금
- COVER (옵션)
- COV-1000 / PC UL94V-2
핀수별 전장(A 치수)
- ※ 근거
- 도면 표 A 기준, 단위 mm
- 4P
- 41.5 / 7P : 71.5 (~20P까지 10mm 단위 확장은 본체 도면 우측 표 참조)
L 벤딩 옵션
- 도면 표기
- L(벤딩)은 업체 주문 사양 / 최소 벤딩 2mm (Option). PCB 실장 방향이 다른 경우 발주 시 별도 협의 부탁드립니다.
호환 안내
호환 커버는 COV-1000 입니다. BR-1000 시리즈(BR-1000C, BR-1000D, BR-1000E 등)와 커버를 공유하므로 본체 핀수에 맞춰 함께 발주해 주시기 바랍니다.
AI 엔지니어 팁
구매 전 꼭 확인하세요 · 실무 체크포인트
L 벤딩 = 주문 사양
표준 재고는 스트레이트 핀입니다. L자 벤딩이 필요하시면 발주 시 명확히 명시해 주시고 최소 벤딩 2mm 제약을 설계 단계에서 확인 부탁드립니다.
단자 길이 21.5 mm — PCB 두께 호환성
표준 핀 전장이 21.5mm입니다. 두꺼운 PCB나 다층 기판 적용 시 핀 잔여 길이 확인하시고 솔더링 영역 충분히 확보해 주시기 바랍니다.
토크 5 kgf·cm — 단자 변형 한계
M3.5 볼트 + 1.0t 단자라도 5kgf·cm 넘기시면 단자 변형 위험 있습니다. 자동 체결 라인에서는 토크 리미터 세팅을 권장드립니다.
도금 사양 25.08 개정 — 입고 LOT 구분
2025-08-11 개정으로 BOLT 도금이 Ni → Ni/Zn3+로 변경됐습니다. 구재고와 LOT 섞이지 않도록 관리해 주시기 바랍니다.
변형별 사양 · 가격
전체 19종 · 품번을 누르면 그 옵션으로 전환 · VAT 별도 · 표를 옆으로 밀면 단가·출고·자료가 나옵니다 →| 품번 | 핀수 | 출고 안내 | 자료 | 출고 상태 | 단가 |
|---|---|---|---|---|---|
| 2P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 360원 | |
| 3P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 500원 | |
| 4P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 650원 | |
| 5P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 820원 | |
| 6P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 950원 | |
| 7P | 재고 보유 — 평일(공휴일 제외) 15시 이전 결제 시 당일 출고 | ○ | 재고출고 | 840원 | |
| 8P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 1,215원 | |
| 9P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 1,350원 | |
| 10P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 1,530원 | |
| 11P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 1,660원 | |
| 12P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 1,875원 | |
| 13P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 2,005원 | |
| 14P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 2,140원 | |
| 15P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 2,290원 | |
| 16P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 2,430원 | |
| 17P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 2,560원 | |
| 18P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 2,700원 | |
| 19P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 2,820원 | |
| 20P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 2,960원 |
