상세 정보
개요

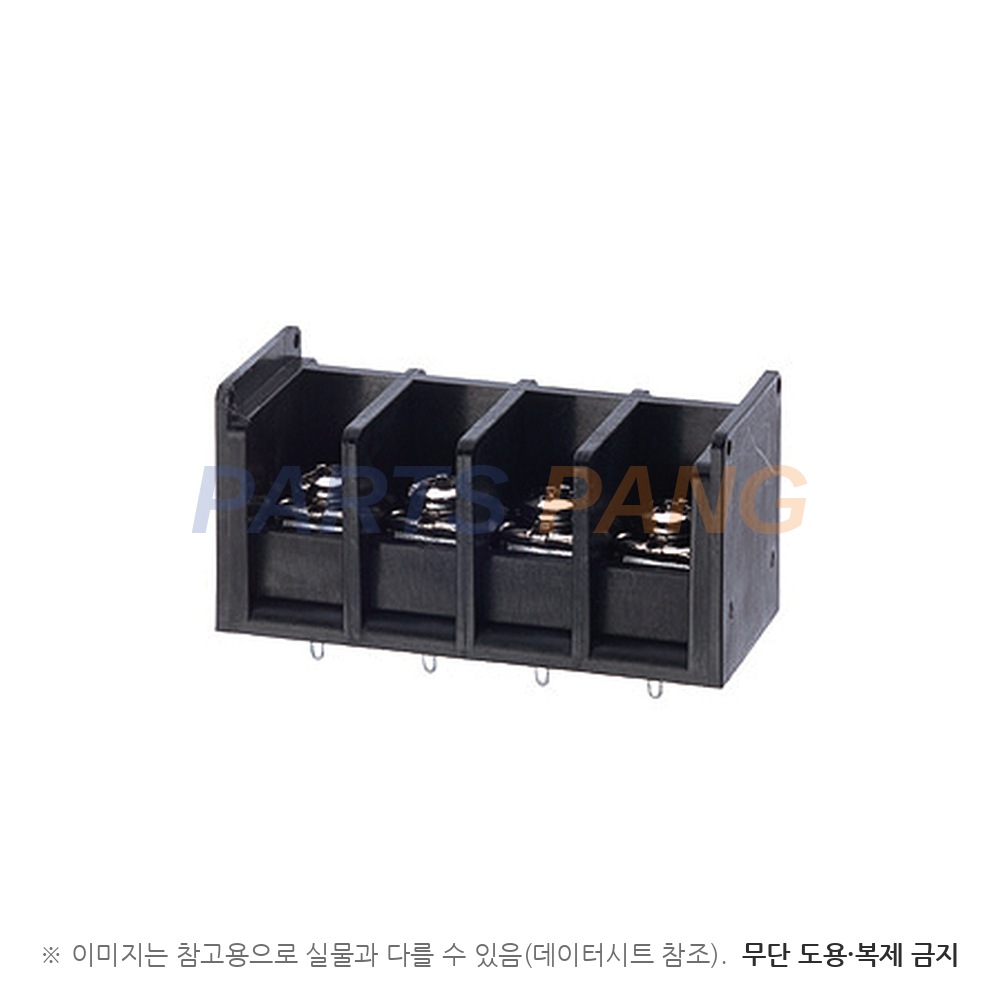

비룡전자 BR-1104MH 시리즈는 11 mm 피치 PCB 실장형 배리어 터미널블록입니다.
이 제품은 3핀 (3P) 모델이며, 프레임 PBT UL94V-0 / 단자 황동 C2680R 1/2H /
스크류 M3.5×8 Ni 도금 구성으로 RoHS 대응입니다.
정격
- 정격 전압
- 300 V
- 정격 전류
- 30 A
- 절연 저항
- DC 500 V 인가 시 1000 MΩ 이상
- 내전압
- AC 2000 V / 1 분
- 사용 온도
- -40 ~ 85 ℃
- 조임 토크 권고치
- 5 kgf·cm 이내
기계/치수 (3P 기준, 도면 표 P=3열)
- 피치 P
- 11 mm × 3핀
- 전장 A
- 38.0 ±0.8 mm
- 바디 B
- 22.0 ±0.5 mm
- 바디 높이
- 21 mm
- PCB 핀 직경
- φ 1.4 mm
- PCB 홀 매트릭스
- 11 mm × 9 mm (3핀 × 2열)
자재
- 프레임 (SAC-1104M)
- PBT UL94V-0 (G30) Black
- 커버 (COV-1104)
- PC UL94HB Natural
- 단자 (DAN-1104H)
- 황동 C2680R 1/2H, t=1.0 mm, Sn 도금
- 스크류
- SWCH10A M3.5×8, Ni 도금
- 와셔
- SPCC □8.7×8.7, Ni 도금
- 너트
- SWCH10A M3.5×0.6, Ni 도금
시리즈 라인업 (참고)
2핀 (P=2, A=27.0/B=11.0) ~ 20핀 (P=20, A=225.0/B=209.0) 표준 라인업.
이 제품은 3P (A=38.0, B=22.0).
AI 엔지니어 팁
구매 전 꼭 확인하세요 · 실무 체크포인트
조임 토크 5 kgf·cm는 절대 넘기지 않도록 합니다
권고치를 넘기면 황동 단자가 변형되거나 PCB 패드가 박리됩니다. 토크 드라이버로 관리하시거나 작업자 교육 시 손목 감각 기준점을 정해두시는 게 좋습니다. 필드 클레임 단골 원인입니다.
11 mm 피치는 PCB 발주 전 실측 도면과 1:1 대조 필수입니다
홀 배열이 11 mm × 9 mm 매트릭스라 후공정에서 어긋나면 단자 전체가 안 들어갑니다. 풋프린트를 도면대로 그렸는지 PCB 발주 직전에 다시 한 번 검증해 주시기 바랍니다.
커버는 UL94HB라 본체와 난연 등급이 다릅니다
프레임은 UL94V-0이지만 커버는 HB 등급입니다. 난연 요건이 강한 장비(태양광 인버터·UPS 등)에선 별도 V-0 커버 옵션을 확인하시거나 외함 차원에서 V-0 마진을 확보해 주시기 바랍니다.
30 A는 1극당 사양이라 다극 풀로드 시 디레이팅이 필요합니다
복수극 동시 통전 시 발열이 누적됩니다. 모든 극을 풀로드로 운용하실 계획이면 80 % 정도 디레이팅을 잡으시거나 초기 양산 단계에서 핫스팟 측정을 한 번 해보시는 걸 권장합니다.
변형별 사양 · 가격
전체 19종 · 품번을 누르면 그 옵션으로 전환 · VAT 별도 · 표를 옆으로 밀면 단가·출고·자료가 나옵니다 →| 품번 | 핀수 | 출고 안내 | 자료 | 출고 상태 | 단가 |
|---|---|---|---|---|---|
| 2P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 620원 | |
| 3P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 795원 | |
| 4P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 970원 | |
| 5P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 1,150원 | |
| 6P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 1,325원 | |
| 7P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 1,500원 | |
| 8P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 1,685원 | |
| 9P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 1,860원 | |
| 10P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 2,030원 | |
| 11P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 2,215원 | |
| 12P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 2,390원 | |
| 13P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 2,560원 | |
| 14P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 2,730원 | |
| 15P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 2,920원 | |
| 16P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 3,105원 | |
| 17P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 3,280원 | |
| 18P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 3,450원 | |
| 19P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 3,625원 | |
| 20P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 3,800원 |
