비룡전자 BR-500C-5P PCB 타입 터미널블록

상세 정보

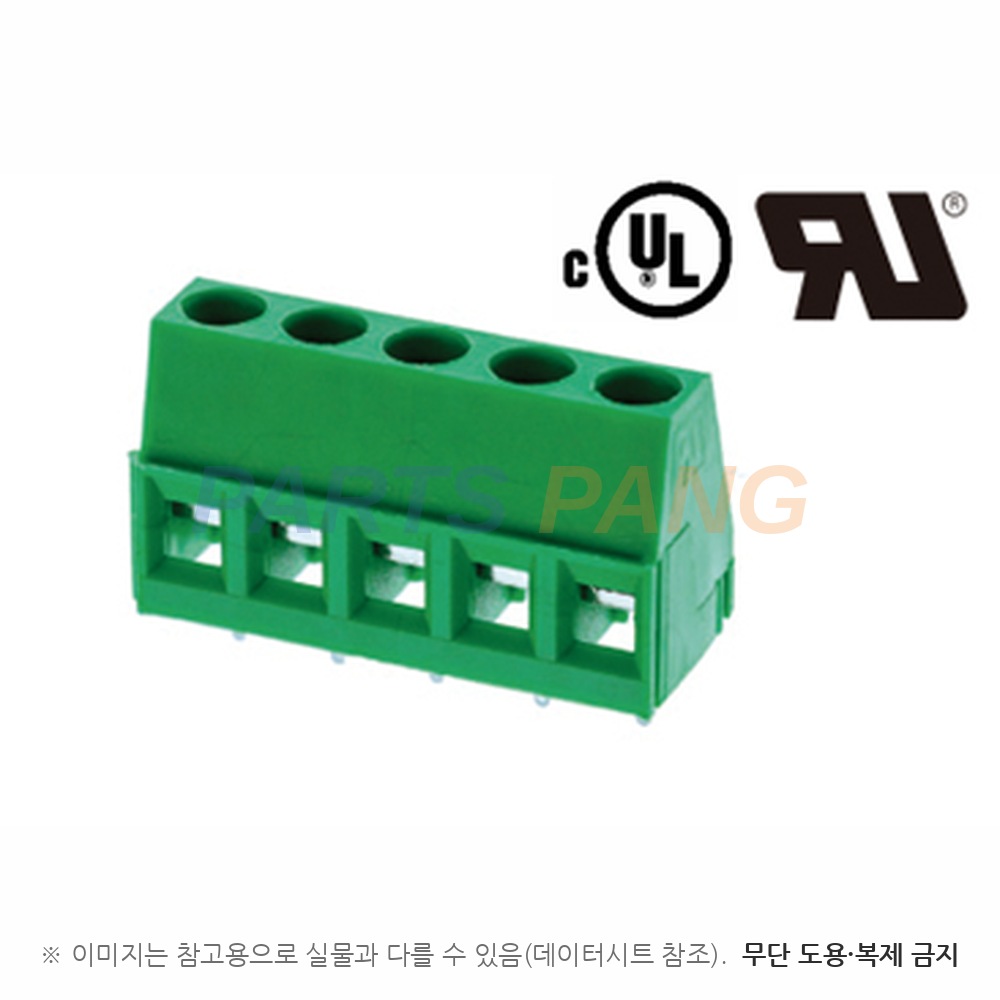

[본 품목] BR-500C-5P = 5핀 / 전장 약 25.0mm

이 BR-500C-5P 제품은 비룡전자의 PCB 마운트 5mm 피치 터미널블록입니다. 같은 모델에 핀수만 다른 3개 옵션(2P/3P/5P)을 함께 운영하실 수 있습니다.

RoHS Compliance

이 모델은 BR-500 시리즈의 표준 본체입니다. 같은 5mm 피치 BR-500 계열 본체와 시각·치수 호환되니, 라인업 통일 시 시리즈 단위로 검토해 주시기 바랍니다. 별도 커버 옵션은 본 도면에 명시되지 않았습니다.

AI 엔지니어 팁

구매 전 꼭 확인하세요 · 실무 체크포인트

토크 4 kgf·cm 이내 — 5mm 피치 한계 토크

M2.5 볼트라 5kgf·cm 넘기시면 나사머리 변형·BRASS 단자 변형 위험 있습니다. 토크 드라이버 사용을 권장드립니다.

단자 도금 Sn — 무연납 호환

C2680R 황동 + 주석 도금이라 일반 무연납 공정과 잘 맞습니다. 다만 고온 노출 환경에서는 도금 마모를 정기 점검해 주시기 바랍니다.

정격 10A — 중전류 범용

같은 5mm 피치 계열 중 10A급이라 신호·중전류 모두 대응됩니다. 20A 이상 부하는 BR-1000 시리즈로 상향 검토하시는 게 안전합니다.

프레임 PA66 GREEN — 색·재질로 시리즈 식별

다른 BR 본체는 BK PBT가 많은데 본 모델은 GREEN PA66입니다. 외형 색만으로 다른 시리즈와 혼동하지 않도록 보관·조립 시 라벨링 부탁드립니다.

전체 3종 · 품번을 누르면 그 옵션으로 전환 · VAT 별도 · 표를 옆으로 밀면 단가·출고·자료가 나옵니다 →

핀수	출고 안내	자료	출고 상태	단가
2P	재고 보유 — 평일(공휴일 제외) 15시 이전 결제 시 당일 출고	○	재고출고	270원
3P	재고 보유 — 평일(공휴일 제외) 15시 이전 결제 시 당일 출고	○	재고출고	375원
5P	재고 보유 — 평일(공휴일 제외) 15시 이전 결제 시 당일 출고	○	재고출고	605원
