상세 정보
개요

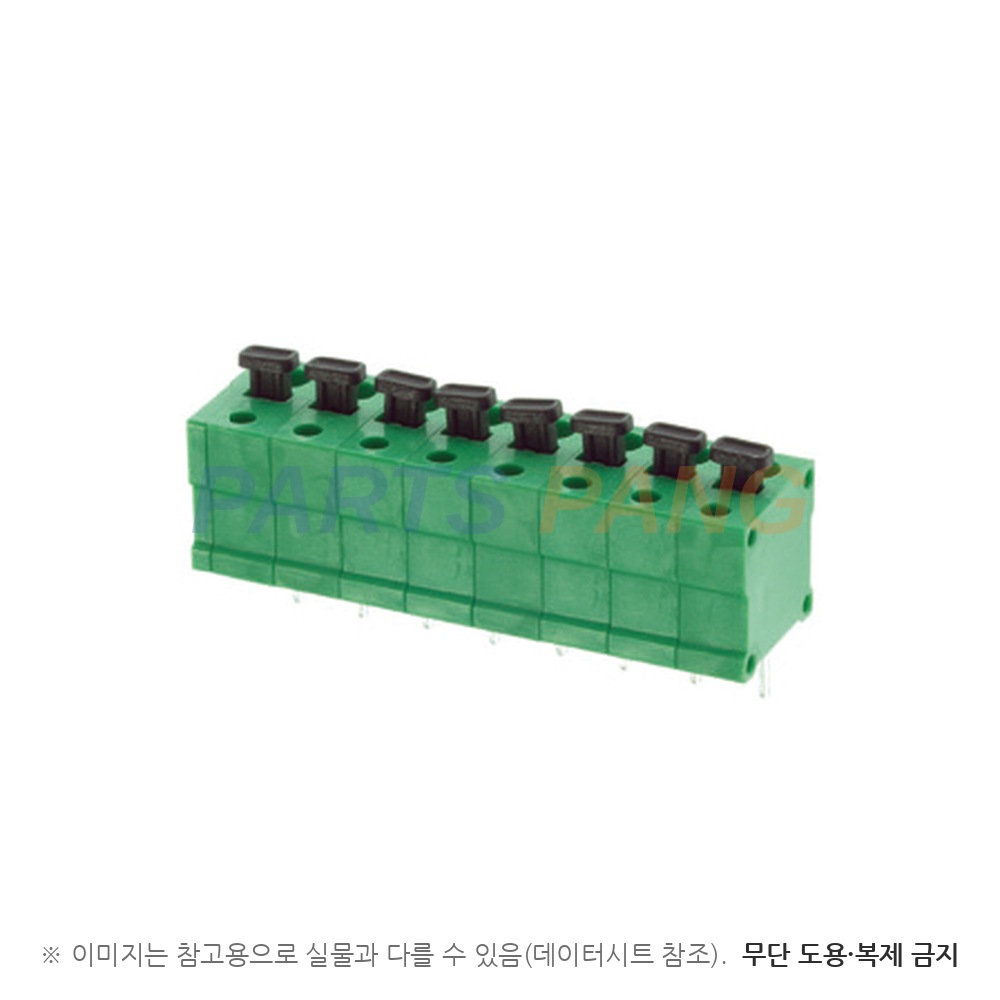

이 BR-501S1 제품은 비룡전자의 PCB 마운팅용 푸시버튼식 터미널블록으로, 정격 300V·6A로 신호·소전류 라인에 적합한 사양입니다. 가장 큰 특징은 컬러 옵션(Red, Yellow, Green, Blue, Gray, Black) 6종을 지원해, 한 보드에서 입력·출력·전원·접지를 색상으로 구분하는 용도에 잘 맞습니다. 8P 단일 사양으로 라인업되어 있습니다.
전기 특성
- 정격
- 300V 6A
- 절연 저항
- DC 500V 500MΩ 이상
- 내전압
- AC2000V/min
기계 · 환경
- 피치(P)
- 5.0 mm
- 본체 높이
- 11.5 mm
- A 치수(8P)
- 41.5 mm
- 프레임(SAC-501S)
- PA66, UL94V-0
- 사이드 커버(SCOV-501S)
- PA66, UL94V-0 (1pcs)
- 푸시버튼(DOT-501S)
- PA66+GF33, DSC201GH6
- 플레이트 스프링(SPR-501S)
- SUS304 t0.3
- 터미널(DAN-501S1)
- Brass C2680R 1/2H t0.5, Sn 도금
- 컬러 옵션
- Red, Yellow, Green, Blue, Gray, Black
- 사용온도
- -40°C ~ 85°C
- RoHS
- 준수
AI 엔지니어 팁
구매 전 꼭 확인하세요 · 실무 체크포인트
6A 정격 — 전력 라인엔 부적합, 신호·제어용으로 한정
같은 5mm 피치 BR-500 계열이 10A인 데 비해 이 제품은 6A입니다. 전류 마진을 잘못 계산해 24V 부하 라인에 그대로 적용하면 단자 발열이 누적됩니다. 발주 시 회로도에서 전류 경로를 다시 확인하시기 바랍니다.
컬러 옵션 6종 — 발주 시 컬러 코드 명기 필수
색상이 옵션 사양이라 단순히 "BR-501S1-8P"로만 발주하면 재고 컬러가 임의 출고됩니다.
절연 저항 500MΩ 이상 — BR-500 계열(1000MΩ)보다 한 단계 낮음
신호·소전류 사양이라 절연 스펙도 약간 완화돼 있습니다. 누설 전류에 민감한 고임피던스 측정 회로(센서 입력, 미세 전류 계측)에는 BR-500 계열(1000MΩ)을 우선 검토하시기 바랍니다.
본체 높이 11.5mm — 동급 중 가장 슬림
같은 5mm 피치 계열에서 본체 높이가 가장 낮은 축에 속합니다. 키 낮은 인클로저, 슬림 모듈 설계에 유리하지만 푸시버튼 작동 후 높이는 별도 측정해 케이스 상단 마진을 잡으시기 바랍니다.
변형별 사양 · 가격
전체 9종 · 품번을 누르면 그 옵션으로 전환 · VAT 별도 · 표를 옆으로 밀면 단가·출고·자료가 나옵니다 →| 품번 | 핀수 | 출고 안내 | 자료 | 출고 상태 | 단가 |
|---|---|---|---|---|---|
| 2P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 360원 | |
| 3P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 540원 | |
| 4P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 720원 | |
| 5P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 905원 | |
| 6P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 1,085원 | |
| 7P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 1,265원 | |
| 8P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 1,445원 | |
| 9P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 1,630원 | |
| 10P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 1,810원 |
