상세 정보
개요

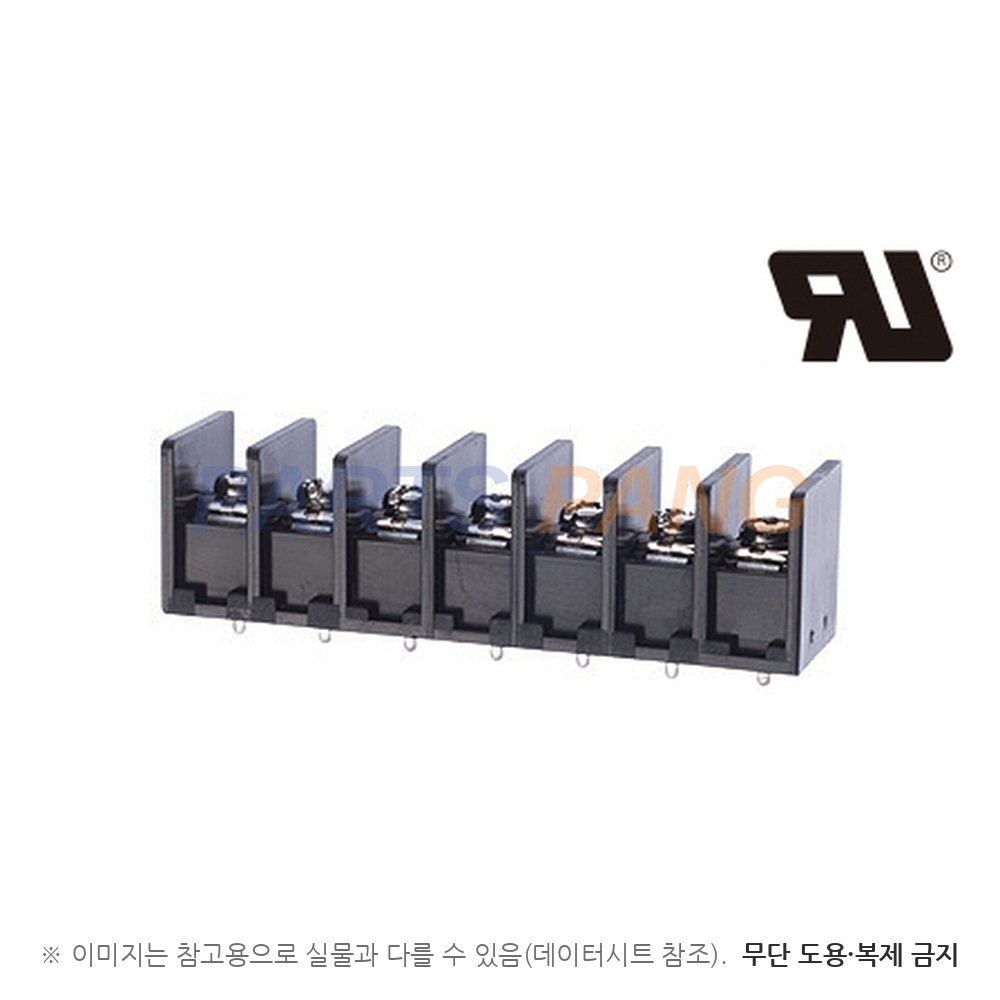

이 BR-950C-6P 제품은 비룡전자의 조립식 PCB 터미널 블록입니다. 피치 9.5mm 1열 구조로 본 품목은 6핀 사양입니다 (전장 약 58.5mm). 본체 단독·커버 결합(BR-950C(C)) 두 형태로 운용됩니다.
전기 특성
- 정격
- 250V 18A
- 절연 저항
- DC 500V 1000MΩ 이상
- 내전압
- AC 2000V/min
- 조임 토크 권고
- 5 kgf·cm 이내
기계 · 환경
- 사용 온도 범위
- -40°C ~ 85°C
- 피치(P)
- 9.5mm
- 본체 폭
- 17mm (전체 높이 18.5mm)
- 볼트 사양
- M3.5×8, SWCH10A, Ni/Zn³⁺ 도금
- 와셔
- SPCC □7.2×7.2, Ni/Zn³⁺ 도금
- P.C.B 레이아웃 홀
- Ø2.2
RoHS Compliance, UL 등재 마크 도면 표기
부품 구성
- ※ 근거
- 도면 BOM 기준
- ① SAC-950
- FRAME / PBT / UL94V-0 (G30) / BK
- ② DAN-950C
- TERMINAL / BRASS C2680R 1/2H t1.0 / Sn 도금
- ③ BOLT SCREW
- SWCH10A / M3.5×8 / Ni/Zn³⁺
- ④ BOLT WASHER
- SPCC / □7.2×7.2 / Ni/Zn³⁺
- ⑤ COV-950
- COVER / PC / UL94V-2 / NAT (Cover Option)
핀수별 전장(A 치수)
- ※ 근거
- 도면 표 A±0.8 기준 발췌
- 2P
- 20.5 / 5P : 49 / 10P : 96.5 / 15P : 144 / 20P : 191.5 (단위 mm, 자세한 중간 값은 본체 도면 상단 표 참조)
호환 커버
- 순정 커버 부품번호
- COV-950 (PC, UL94V-2). 커버 결합 발주 시 "BR-950C(C)" 형태로 별도 발주 부탁드립니다. 도면 표기상 ※Cover Option으로 명시되어 있습니다.
AI 엔지니어 팁
구매 전 꼭 확인하세요 · 실무 체크포인트
BR-1000C와 가장 자주 혼동 — 피치 0.5mm 차이
BR-1000C(10mm) vs BR-950C(9.5mm). 외형이 거의 같아 사내·기구 도면에서 자주 뒤바뀝니다. PCB 홀 가공 직전 피치를 한 번 더 확인해 주시기 바랍니다.
와셔 사이즈 □7.2 — BR-1000C(□8.2)와 다름
같은 시리즈인데 와셔만 7.2×7.2로 작습니다. 보수·교체 시 다른 모델 와셔를 끼우면 단자 변형이 발생할 수 있으니 부품 별도 관리 권장드립니다.
정격 18A — BR-1000C(20A)보다 한 단계 낮음
같은 외형이지만 통전 용량이 다릅니다. 20A 부하 설계에는 BR-1000C로 가셔야 안전합니다.
토크 5 kgf·cm 엄수
도면 권고치를 넘기면 SAC-950 프레임 PBT가 백화·크랙되는 사례가 있습니다. 자동 드라이버 토크 셋업을 사전에 확인하시는 게 좋습니다.
변형별 사양 · 가격
전체 19종 · 품번을 누르면 그 옵션으로 전환 · VAT 별도 · 표를 옆으로 밀면 단가·출고·자료가 나옵니다 →| 품번 | 핀수 | 출고 안내 | 자료 | 출고 상태 | 단가 |
|---|---|---|---|---|---|
| 2P | 재고 보유 — 평일(공휴일 제외) 15시 이전 결제 시 당일 출고 | ○ | 재고출고 | 290원 | |
| 3P | 재고 보유 — 평일(공휴일 제외) 15시 이전 결제 시 당일 출고 | ○ | 재고출고 | 420원 | |
| 4P | 재고 보유 — 평일(공휴일 제외) 15시 이전 결제 시 당일 출고 | ○ | 재고출고 | 530원 | |
| 5P | 재고 보유 — 평일(공휴일 제외) 15시 이전 결제 시 당일 출고 | ○ | 재고출고 | 640원 | |
| 6P | 재고 보유 — 평일(공휴일 제외) 15시 이전 결제 시 당일 출고 | ○ | 재고출고 | 630원 | |
| 7P | 재고 보유 — 평일(공휴일 제외) 15시 이전 결제 시 당일 출고 | ○ | 재고출고 | 920원 | |
| 8P | 재고 보유 — 평일(공휴일 제외) 15시 이전 결제 시 당일 출고 | ○ | 재고출고 | 1,040원 | |
| 9P | 재고 보유 — 평일(공휴일 제외) 15시 이전 결제 시 당일 출고 | ○ | 재고출고 | 1,155원 | |
| 10P | 재고 보유 — 평일(공휴일 제외) 15시 이전 결제 시 당일 출고 | ○ | 재고출고 | 1,270원 | |
| 11P | 재고 보유 — 평일(공휴일 제외) 15시 이전 결제 시 당일 출고 | ○ | 재고출고 | 1,370원 | |
| 12P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 1,605원 | |
| 13P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 1,705원 | |
| 14P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 1,820원 | |
| 15P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 1,950원 | |
| 16P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 2,060원 | |
| 17P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 2,165원 | |
| 18P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 2,270원 | |
| 19P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 2,380원 | |
| 20P | 발주 후 보통 3~7일 내 출고 (영업일 기준) | ○ | 발주출고 | 2,490원 |
