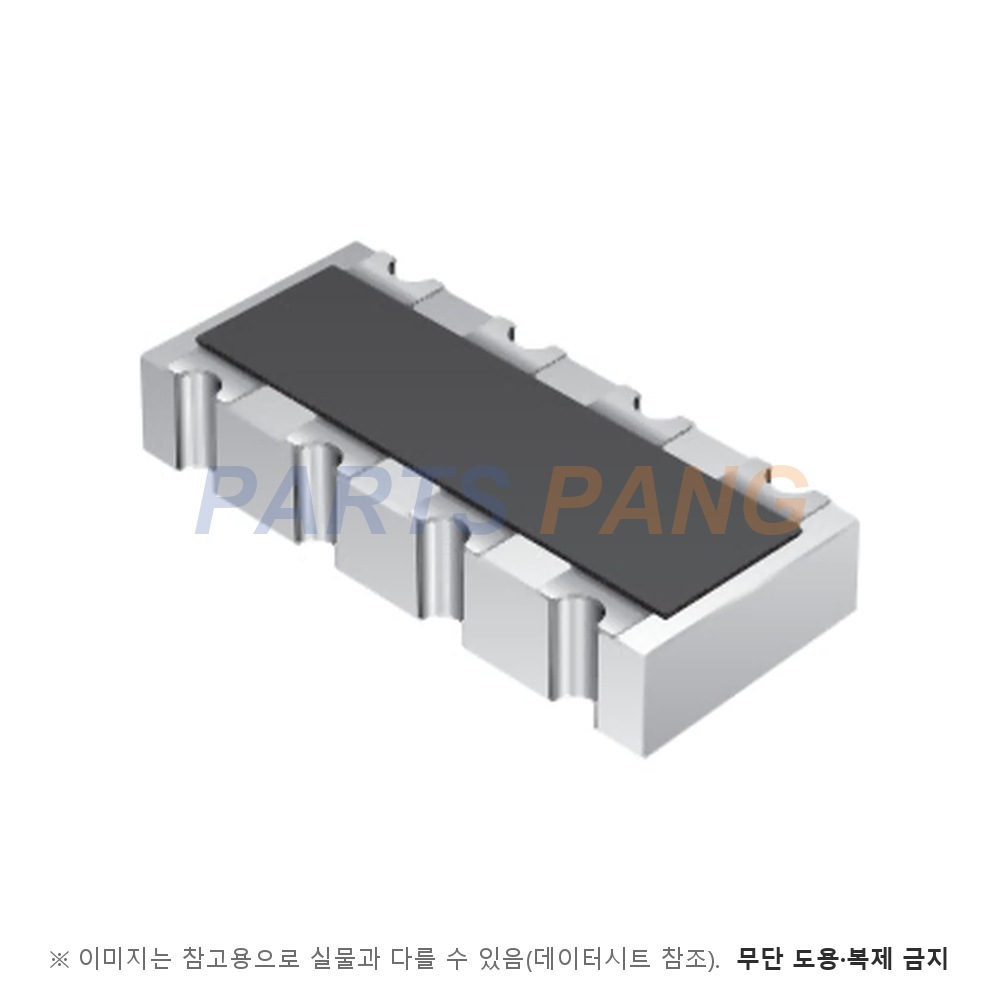

CAT16-100J4LF 은 Bourns 의 CAT16 / CAY16 시리즈 칩 저항 어레이입니다. 저항 네트워크는 같은 저항을 여러 개 써야 하는 자리에서 낱개 저항을 늘어놓는 대신 한 패키지에 묶어 넣은 부품입니다. 실장 점수가 줄어 기판 면적과 조립 공수가 함께 내려가고, 같은 기판에서 구워진 소자끼리는 값이 함께 움직여 온도가 변해도 비율이 잘 유지됩니다. 그래서 풀업·풀다운이나 버스 종단처럼 절대값보다 상대 정확도가 중요한 자리에 유리합니다. 선정은 회로 구성부터 정하십시오. 절연·버스드·듀얼 터미네이터 가운데 무엇인지에 따라 쓸 수 있는 자리가 달라지기 때문입니다. 그다음 저항값과 허용오차를 맞추고, 소자 하나가 감당할 전력과 패키지 전체의 전력을 함께 확인하시면 됩니다. J2 는 0606 · F4 와 J4 는 1206 크기를 씁니다.

저항값

10 Ω

품번 끝의 저항 코드 100 를 문서 How To Order 규칙대로 풀면 10 Ω 이다

허용오차

±5 %

품번의 J 는 ±5 % 허용오차를 뜻한다

저항 온도계수

±200 PPM/°C

문서가 계열 전체에 하나의 값으로 규정한다

회로 구성

Isolated · 오목(Concave) 단자

네 소자가 서로 절연돼 있고 오목(Concave) 단자 형상이다

정격 전력

0.0625 W

소자 하나의 70 °C 정격이며 패키지 전체 정격은 0.250 W 다

최대 동작 전압

50 V

4소자 품번의 최대 동작 전압이며 최대 과부하 전압은 100 V 다. CAY16 의 8소자 J8 품번만 각각 25 V 와 50 V 로 낮다

소자 수

4개

품번 끝의 4 가 소자 수를 뜻하며 네 소자가 서로 절연돼 있다

실장

표면실장

자동 실장기용 테이프 앤 릴 포장이며 단자 형상은 품번 앞자리로 구분한다

10 ohms to 1 megohm 범위를 덮는 칩 저항 어레이입니다. 먼저 보셔야 할 것이 단자 형상인데, 품번 앞의 CAT 은 오목(Concave) 단자 · CAY 는 볼록(Convex) 단자를 뜻합니다. 4소자(F4·J4)는 두 단자 형상 모두 1206 크기 패키지입니다. 저항 코드 읽는 법도 갈려서 ±1 % 품(F)은 앞 세 자리가 유효 숫자이고 네 번째 자리가 0 의 개수, ±5 % 품(J)은 앞 두 자리가 유효 숫자이고 세 번째 자리가 0 의 개수입니다. 이 판은 소자 수를 2(J2) · 4(F4, J4) · 8(F8, J8) 세 가지로 넓혀 싣고 있는데, CAY16 의 8소자 J8 품번만 최대 동작 전압이 25 V · 최대 과부하 전압이 50 V 로 절반이고 2소자 J2 품번은 패키지 정격이 0.125 W 라는 점을 함께 확인하십시오.

동작 온도는 -55 °C - 125 °C 이며 시험 기준 저항 변화는 단시간 과부하가 정격 전압 2.5 배 5 초에서 ±2 % +0.1 ohm · 납땜 내열이 260 °C ±5 °C 10 초에서 ±2 % +0.1 ohm · 부하 수명과 내습 부하 수명이 1000 시간에서 ±3 % +0.1 ohm 입니다.
