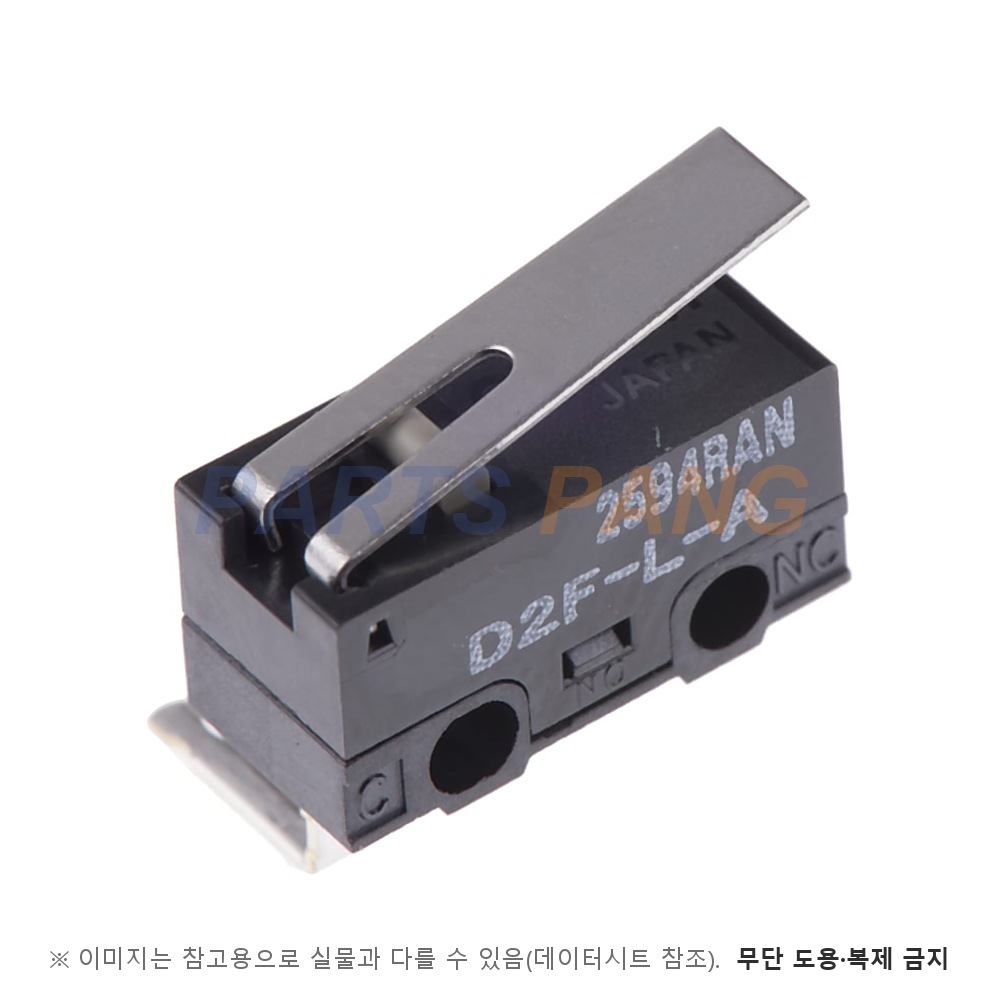

이 D2F-L-A 제품은 OMRON D2F 초소형 베이직 스위치에 힌지 레버(Hinge Lever)를 달고 PCB 라이트앵글 단자를 채용한 모델입니다. 레버는 스테인리스이고 작동력(OF)은 Max. 0.78N{80gf}, 자유위치(FP)는 Max. 10mm입니다. 두 개의 정밀 분할 스프링을 쓴 스내핑 기구와 플럭스 침투를 막는 인서트 성형 단자가 특징입니다.

정격

125VAC 3A (저항부하)

DC 정격

30VDC 2A

접점 구성

SPDT (COM·NO·NC)

접점 재질

은합금

접점 간격(표준)

0.25mm

최소 적용 부하(참고)

100mA at 5VDC

접점 저항(초기)

30mΩ max

절연 저항

100MΩ min (500VDC 절연저항계)

내전압

동일 극성 단자 간 600VAC / 충전부-접지 간 1,500VAC / 단자-비충전금속부 간 1,500VAC (50/60Hz 1분)

승인 안전규격(참고)

UL61058-1 / cUL (주문표 게재품은 표준 승인품이 아니며 모델별 별도 승인, OMRON 영업 문의)

기계적 내구성

100만회 min (60회/min)

전기적 내구성

3만회 min (30회/min)

허용 동작 속도

5 ~ 500mm/s (레버형)

허용 동작 빈도

기계 100회/min, 전기 30회/min

진동(오작동)

10~55Hz, 복진폭 1.5mm

충격

내구 1,000 m/s²(약 100G) / 오작동 300 m/s²(약 30G)

보호등급

IEC IP40

사용 주위온도

-40~+85°C (습도 60% 이하)

사용 습도

85% max (+5~+35°C)

무게

약 0.5g (데이터시트는 핀 플런저 기준값만 기재)

액추에이터

힌지 레버 (스테인리스)

단자

PCB 라이트앵글 단자 (품번 접미 "-A")

동작력 OF

0.78N {80gf} max

복귀력(RF) Min

0.05N {5gf}

오버트래블(OT) Min

0.55mm

무빙 디퍼렌셜(MD) Max

0.5mm

자유위치(FP) Max

10mm

동작위치(OP)

6.8±1.5mm

품번 'D2F-[정격][동작력][액추에이터][단자]' — 정격 무표기=125VAC 3A, '01'=30VDC 0.1A, '5'=250VAC 5A. 동작력 무표기=1.47N, 'F'=0.74N(핀 플런저 기준값). 액추에이터 'L'=힌지 레버. 단자 '-A'=PCB 라이트앵글, '-A1'=PCB 레프트앵글, '-T'=셀프클린칭, '-D3'=솔더, '-D'=콤팩트 솔더, 무표기=PCB 스트레이트.
