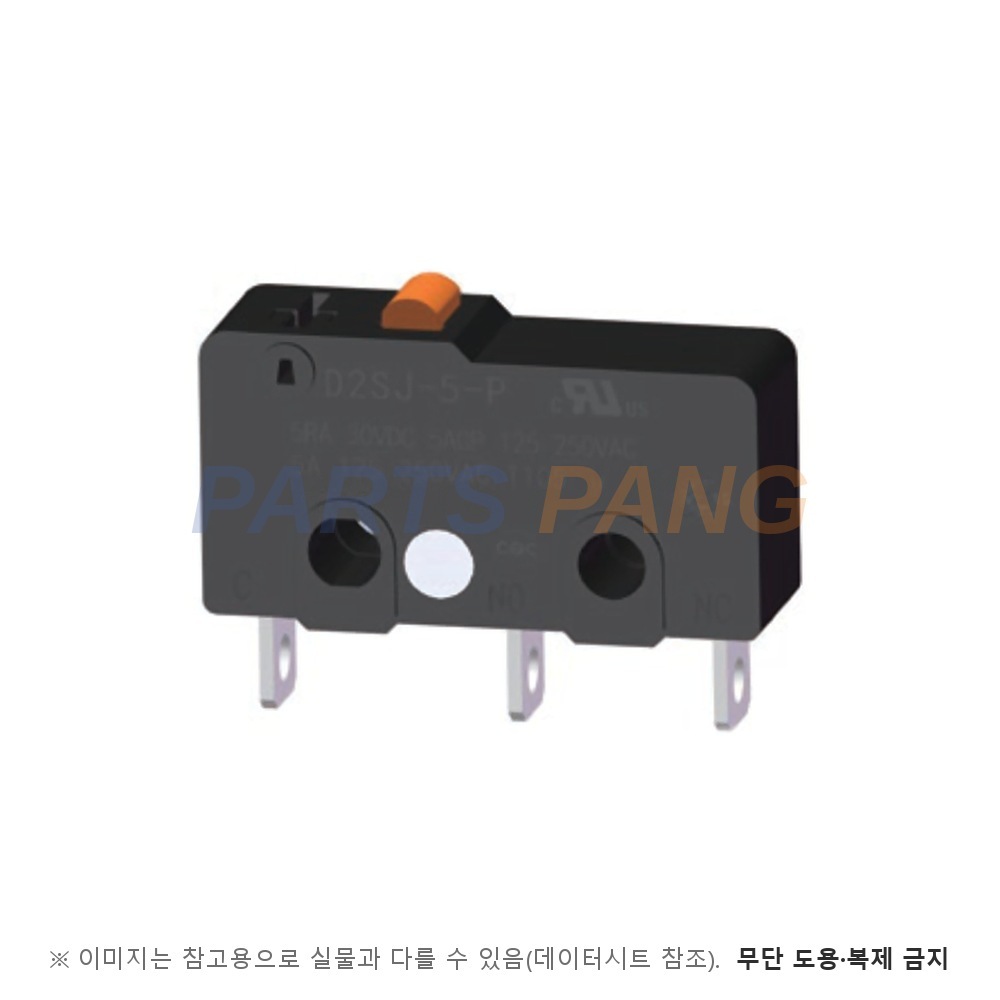

D2SJ-5-P-BY-OMZ는 D2SJ 계열의 초소형 마이크로 스위치입니다. 아래 사양은 제조사 공식 D2SJ-5-P 기본형 자료 기준이며, 핀 플런저·SPDT(1c)·납땜 단자 조합입니다.

접점 구성

SPDT(1c)

접점 재질

은합금

정격 (저항부하)

5A @ 125VAC / 5A @ 250VAC

정격 시험조건

주위온도 20±2°C, 습도 65±5%RH, 조작빈도 30회/분

접점 저항

50mΩ 이하(초기값)

절연저항

100MΩ 이상(500VDC)

내전압 동극 단자간

1,000VAC, 50/60Hz, 1분

내전압 충전부-대지간

1,500VAC, 50/60Hz, 1분

내전압 조건

제조사 문서의 절연체 적용 조건 참조

액추에이터

핀 플런저

단자 형식

납땜 단자

동작력(OF)

1.47N 이하

기계적 수명

100만 회 이상(60회/분)

전기적 수명

5만 회 이상(30회/분, 상세 시험조건은 제조사 자료 참조)

허용 조작속도

0.1mm/s~1m/s(핀 플런저형)

허용 조작빈도

기계적 400회/분, 전기적 60회/분

보호등급

IP40

사용 주위온도

-25~+85°C(습도 60% 이하, 결빙·결로 없을 것)

사용 주위습도

85%RH 이하(+5~+35°C)

질량

약 1.6g(핀 플런저형)

몸체 길이

19.8mm

장착홀 중심거리

9.5±0.1mm

기본형 D2SJ-5-P는 플런저·1c·납땜 단자 조합이며, -2/-3은 접점 구성, T/D는 단자형을 구분합니다. BY-OMZ가 붙은 납품품의 라벨·도면은 발주 및 입고 시 함께 대조하십시오.

근거

OMRON D2SJ 공식 자료 B143-CN-01, p1~4.
