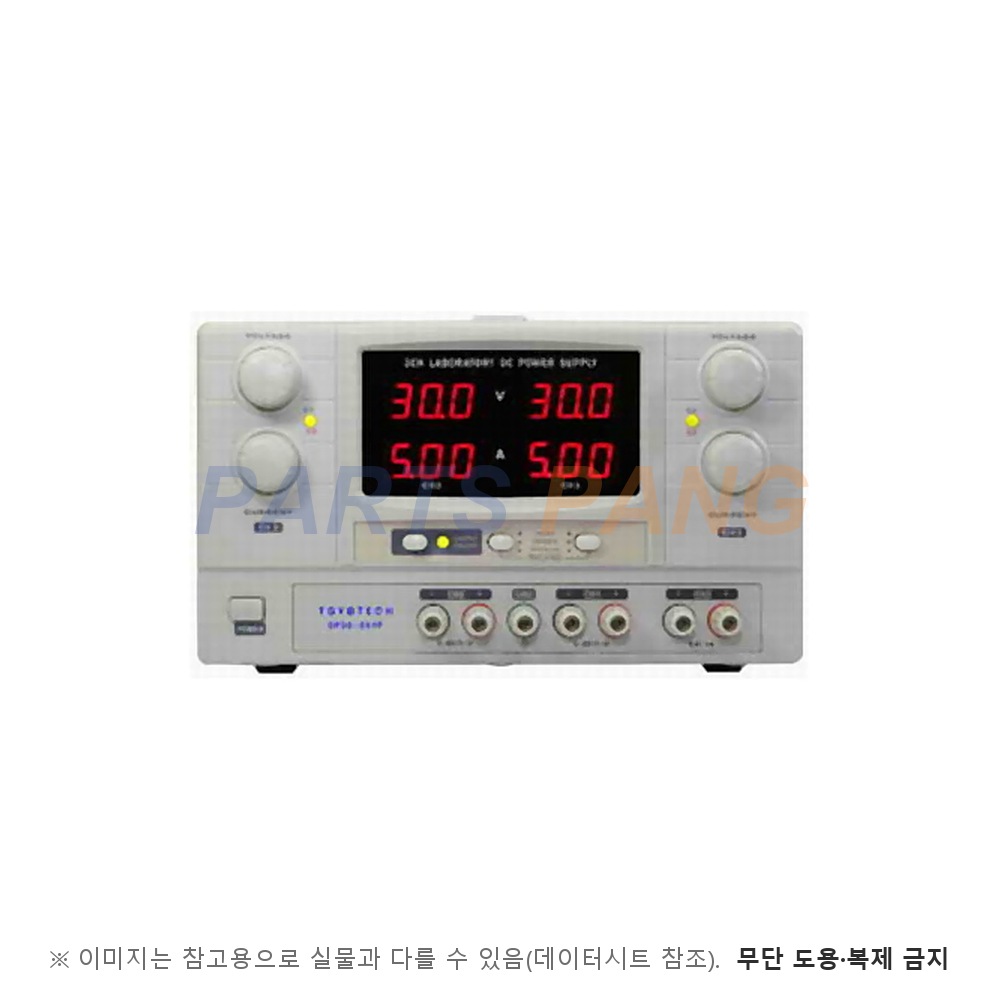

이 DP30-05TP는 가변 2채널(0~30V·0~5A)과 고정 5V 1채널을 갖춘 3채널 리니어 직류 전원공급기입니다. 트래킹으로 직렬·병렬 운전이 되어 양전원 회로나 여러 전원을 함께 거는 시험에 쓰입니다.

출력 채널

가변 2채널 + 고정 1채널

출력 전압

0 ~ 30V

CH1·CH2 각각

출력 전류

0 ~ 5A

CH1·CH2 각각

출력 전력

300W

Output Max Power

방식

리니어

고정 출력

5V 1A

전압 5V ±10% · 바나나 단자

전압 분해능

100mV

전류 분해능

10mA

전압 표시 정확도

±(0.5%rdg+3digit)

전류 표시 정확도

±(0.5%rdg+5digit)

최소 설정 전류

50mA 이상

라인 변동

±0.02%+2mV, +2mA

입력 전원 ±10% 변동 시

부하 변동

±0.02%+5mV, 5mA

부하 0~100% 변동 시

리플 전압

0.5mV/rms 이하

안정도

5mV 이하

디스플레이

3-Digit LED

트래킹

직렬·병렬 자동 전환

직렬 운전

0 ~ 60V

병렬 운전

0 ~ 30V, 전류 2배

입력 전원

115V/230V ±10%, 50/60Hz

외부 선택 스위치

퓨즈

F4A/250V (230V)

115V 사용 시 F8A/250V

크기

255 × 150 × 305 mm

W × H × D, 카탈로그 기준

무게

약 9.5kg

사용 환경

0 ~ +40℃, 80%RH

같은 TP형의 DP30-03TP는 가변 채널이 3A(300W)인 모델입니다. 기본 구성품은 설명서·출력 케이블 3개·AC 코드·퓨즈입니다.
