이 DSA832-TG는 9 kHz ~ 3.2 GHz를 다루는 RIGOL DSA800 계열의 전디지털 IF 스펙트럼 분석기입니다. 최소 RBW 10 Hz와 8인치 WVGA 화면을 갖춰 RF 회로 디버깅·EMI 사전 점검·교육 실습에 쓰입니다. 트래킹 제너레이터가 공장 장착돼 필터·증폭기의 주파수 응답을 바로 잴 수 있습니다.

종류

스펙트럼 분석기

주파수 범위

9 kHz ~ 3.2 GHz

포트 수

RF 입력 1, TG 출력 1

N형 암 커넥터, 50 Ω

분해능 대역폭 RBW

10 Hz ~ 1 MHz

1-3-10 단계, EMI 옵션 시 200 Hz, 9 kHz, 120 kHz

표시 평균 잡음 DANL

<-161 dBm (typ.)

1 Hz 정규화, 프리앰프 ON, 5 MHz~3.2 GHz

형태

벤치탑

인터페이스

LAN (LXI), USB Host, USB Device

GPIB는 USB-GPIB 변환기 옵션

위상 잡음

<-98 dBc/Hz

10 kHz 오프셋, fc=1 GHz

레벨 측정 불확도

<0.8 dB (nom.)

기준 주파수 안정도

<0.5 ppm

0~50℃, 에이징 <1 ppm/년

프리앰프 이득

17 dB (nom.)

스윕 시간

1 ms ~ 1500 s

제로 스팬 20 µs ~ 3200 s

3차 인터셉트 TOI

+11 dBm, +15 dBm (typ.)

최대 입력 (CW)

+20 dBm

감쇠 30 dB, DC 50 V

검파기

정상, 양·음 피크, 샘플, RMS, 평균

트레이스

3개 + 연산 트레이스

트래킹 제너레이터

내장 (공장 장착)

출력 100 kHz ~ 3.2 GHz, -40 ~ 0 dBm

전용 옵션

ASK·FSK 복조 분석 S1220

디스플레이

8인치 TFT 800×480

전원

AC 100 ~ 240 V, 45 ~ 440 Hz

소비 전력

35 W (typ.)

모든 옵션 장착 시 최대 50 W

크기 (W×H×D)

361.6 × 178.8 × 128 mm

무게

5.15 kg

동작 온도

0 ~ 50℃

DSA800 계열은 최대 주파수로 DSA815(1.5 GHz)·DSA832/DSA832E(3.2 GHz)·DSA875(7.5 GHz)가 갈리고, 모델명 뒤 -TG는 트래킹 제너레이터 공장 장착형입니다. 같은 3.2 GHz인 DSA832E와 견주면 DSA832가 위상 잡음(<-98 대 <-90 dBc/Hz)·기준 주파수 온도 안정도(<0.5 대 <1 ppm)·레벨 측정 불확도(<0.8 대 <1.0 dB)에서 앞섭니다.

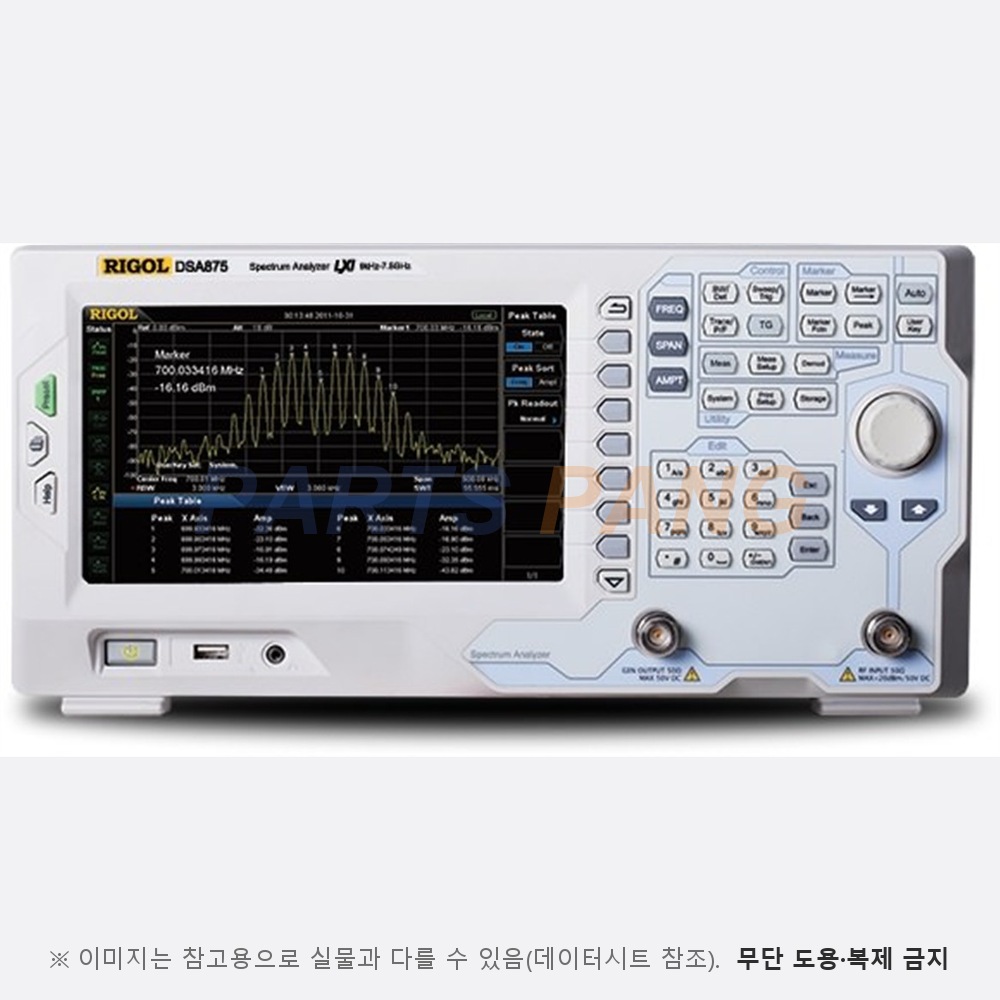

대표 사진은 같은 외형의 DSA875 사진입니다.
