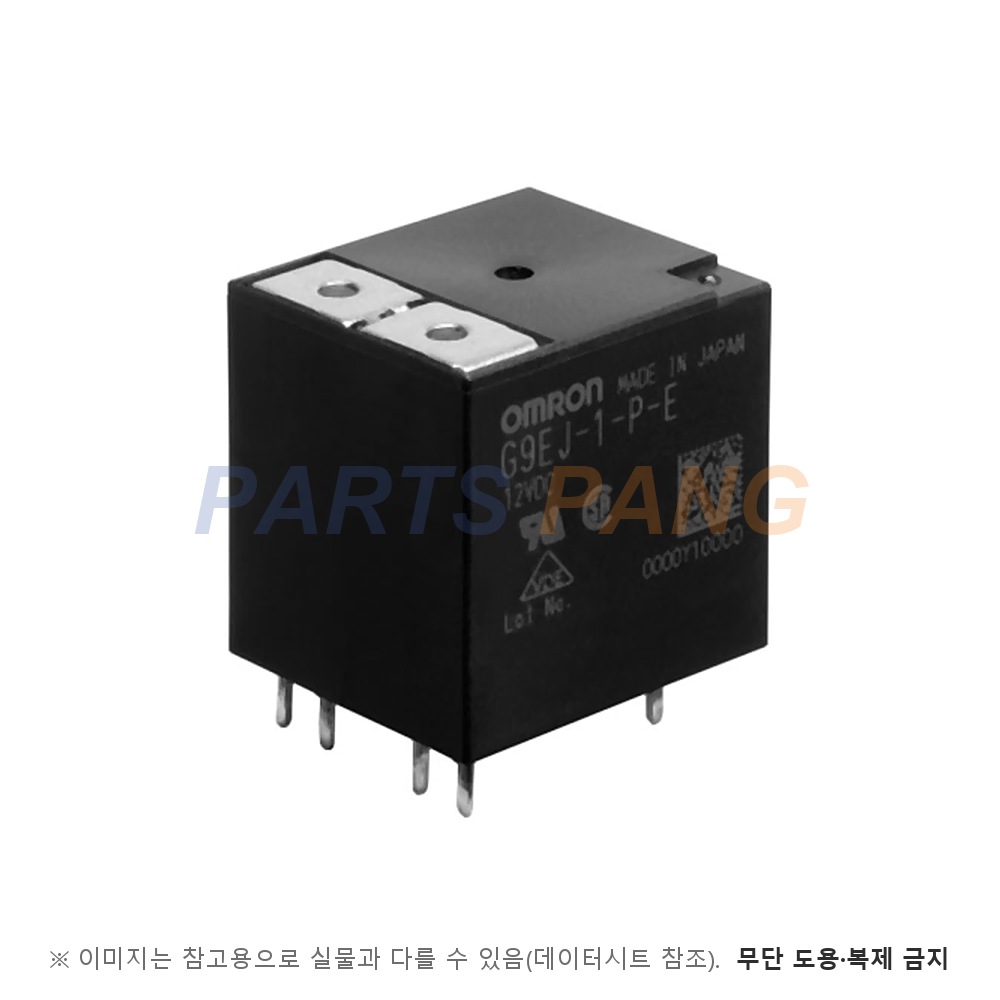

이 G9EJ-1-P-E-DC12 제품은 OMRON의 400V 15A DC 부하를 개폐하는 소형 DC 파워 릴레이입니다. 1극 SPST-NO·PCB 단자('P')·고용량형('E')이며 코일 정격은 DC12V입니다. 고효율 자기회로에 의한 아크 소호로 고용량 차단을 구현했고, 독자 접점 구동 방식으로 돌입 내성과 수명을 높였습니다. H31 × W27 × L44mm·약 45g의 소형 경량품입니다.

극수

1극

접점 구성

SPST-NO (1a)

접점 정격

15A 400VDC (저항부하)

정격 통전전류

15A

최대 개폐전압

400VDC

최대 개폐전류

15A

단자

PCB 단자

전기적 내구

400VDC 15A 10,000회 이상 (60회/h)

전기적 내구(콘덴서 부하)

400VDC 25A 100,000회 이상

최대 차단전류

400VDC에서 50A (5회)

과부하 개폐

400VDC 30A 100회 이상

역극성 차단

400VDC에서 -15A (1,000회 이상)

단시간 통전

30A (20초)

코일전압

DC12V

코일 전류

100mA

코일 저항

120Ω

코일 소비전력

약 1.2W

동작전압

정격의 60% 이하

복귀전압

정격의 5% 이상

코일 최대 인가전압

정격의 130% (23°C·10분 이내)

접점 저항

100mΩ 이하 (5VDC 1A 전압강하법)

접점 전압강하

0.2V 이하 (15A 통전 시)

동작시간 / 복귀시간

50ms 이하 / 30ms 이하

수명

기계 20만회 / 전기 1만회 (400VDC 15A)

절연저항

1,000MΩ 이상 (500VDC 절연저항계)

내전압 접점-코일간

2,500VAC 1분

내전압 접점간

2,500VAC 1분 (동극 간)

임펄스 내전압

4,500V (JEC-212 1.2×50µs 표준 파형)

진동

파괴·오동작 모두 10~55~10Hz 편진폭 0.75mm (가속도 2.94~88.9m/s²)

충격(파괴)

490m/s²

충격(오동작)

통전 시 490m/s² · 무통전 시 98m/s²

기계적 내구

200,000회 이상 (3,600회/h)

사용 주위온도

-40~70°C (착빙·결로 없을 것)

사용 습도

5~85%

중량

약 45g

인증

UL Recognized(File No. E41515) · CSA Certified(LR31928) · VDE Certified(40037110)

품번 'G9EJ-@-@-@-@-@' 다섯 자리 — 1.극수 '1'=1극 / 2.접점 형식 무표기=SPST-NO / 3.단자 형식 'P'=PCB 단자(무표기는 #250 탭 단자) / 4.분류 'E'=고용량 / 5.승인규격 'UVD'=UL·CSA·VDE.

주문표의 정식 표기는 `G9EJ-1-P-E-UVD` 이고 코일은 12VDC·24VDC 두 종입니다. 본 등록 품번은 5번 승인규격 자리를 생략한 표기입니다.

외형

H31 × W27 × L44 mm
