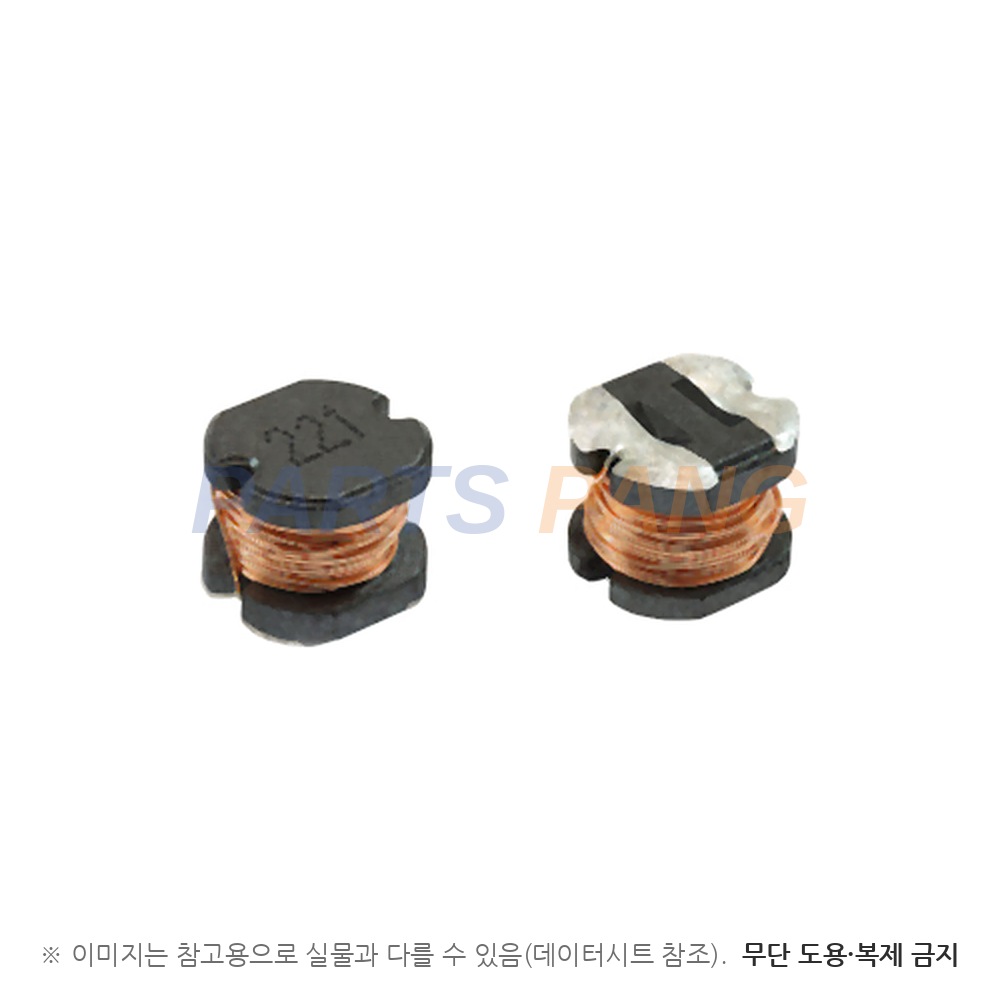

IDCP2218ER101M01 은 Vishay Dale 의 IDCP2218-01 페라이트 드럼 코어 파워 인덕터로, 인덕턴스 100 µH · 허용오차 ±20 % 를 담은 품번입니다. 페라이트 드럼 코어를 쓴 비차폐 구조의 5.8 × 5.2 × 4.5 mm 품번이며, DC/DC 전원과 노이즈 억제 · 필터에 씁니다.

인덕턴스

100 µH

1 kHz · 0.3 V 에서 잰 값이며 품번 101 은 앞 두 자리와 0 의 개수로 쓴 µH 표기다

허용오차

±20 %

표의 공차 열(20) 값이다

직류 저항 DCR

700 mΩ 이하

25 ℃ 최댓값이다 · 이 문서는 자기 공진 주파수를 규정하지 않는다

공차 코드

M(±20 %)

이 품번 값이며 표의 220 µH 이상 K 품번은 공차 10 % 다

인덕턴스 범위

1 µH to 680 µH

이 계열 표에 실린 범위다

시험 조건

1 kHz · 0.3 V

10 µH 이상 품번 기준이며 8.2 µH 이하는 100 kHz · 0.3 V 다

측정 기준

25 ℃ 주위

표의 DCR · 전류 시험값이 모두 이 온도 기준이다

정격 전류 Irms

0.52 A

표의 HEAT RATING CURRENT 열로 ΔT 40 ℃ 와 L 25 % 하락 중 낮은 쪽 전류 대표값이며 포화 전류는 따로 규정하지 않는다

동작 온도

-40 ℃ to +105 ℃

데이터시트 표 주석의 동작 온도 범위다

납땜 내열

255 ℃ · 10초

리플로 최대 2회까지다

보관 온도

-40 ℃ to +105 ℃

기판 실장 상태 기준이며 포장 상태는 -10 ℃ to +40 ℃ · 70 % RH 미만이다

사이즈

2218

5.8 × 5.2 mm(±0.3 mm) · 높이 4.5 mm(±0.3 mm)다

실장

표면실장

포장 코드 ER 은 테이프 앤 릴 포장이다

구조

페라이트 드럼 코어

데이터시트가 비차폐(unshielded) 구조로 규정한다

값은 IDCP2218-01 데이터시트(문서 34629 · 2024년 8월판)의 100 µH 행과 발주코드 체계에서 읽었습니다. 품번은 IDCP · 2218(크기) · ER(포장 코드) · 101(인덕턴스) · M(±20 %) · 01(계열) 순입니다. 표의 시험값은 모두 25 ℃ 주위 기준입니다. 정격 전류는 온도 상승 약 40 ℃ 와 인덕턴스 25 % 하락 가운데 먼저 닿는 쪽의 직류 전류로 표 주석에 정의돼 있습니다. 치수도의 대표 패드 배치(Typical Pad Layout) 값은 6.0 · 5.4 · 1.6 mm 입니다.
