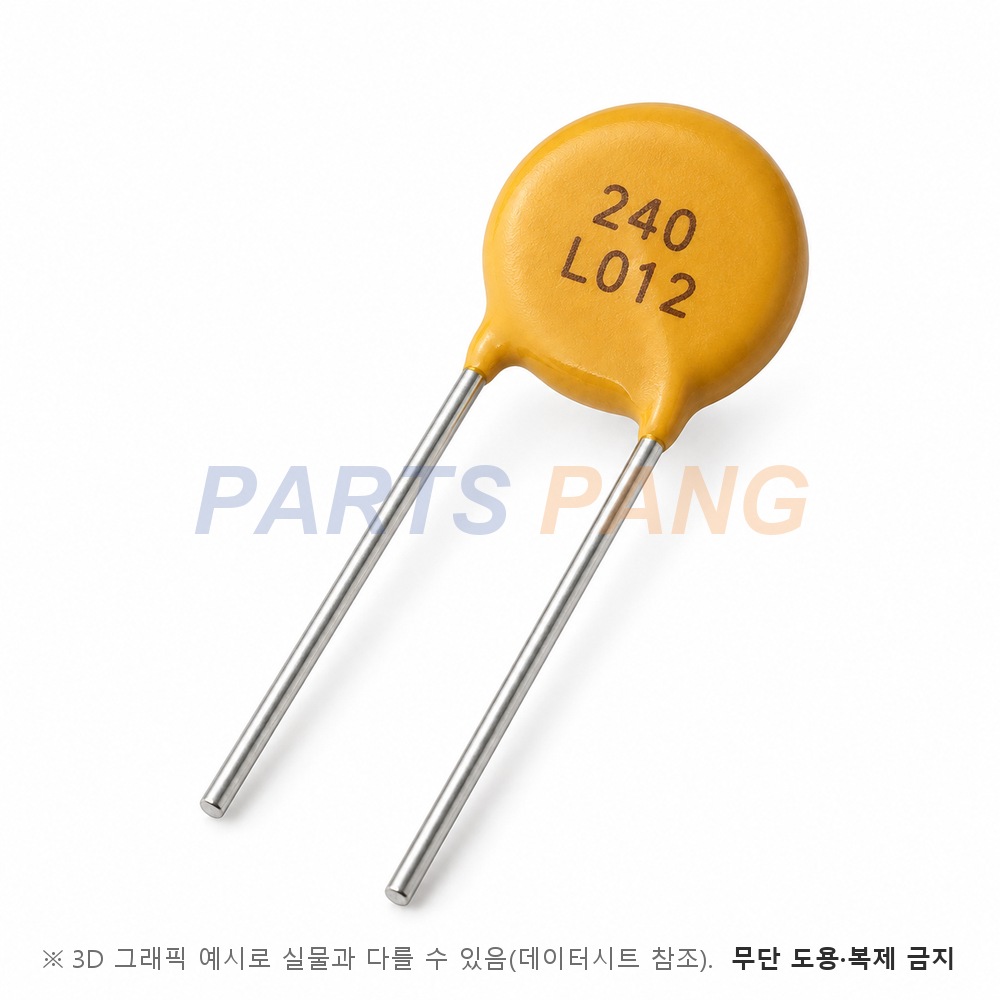

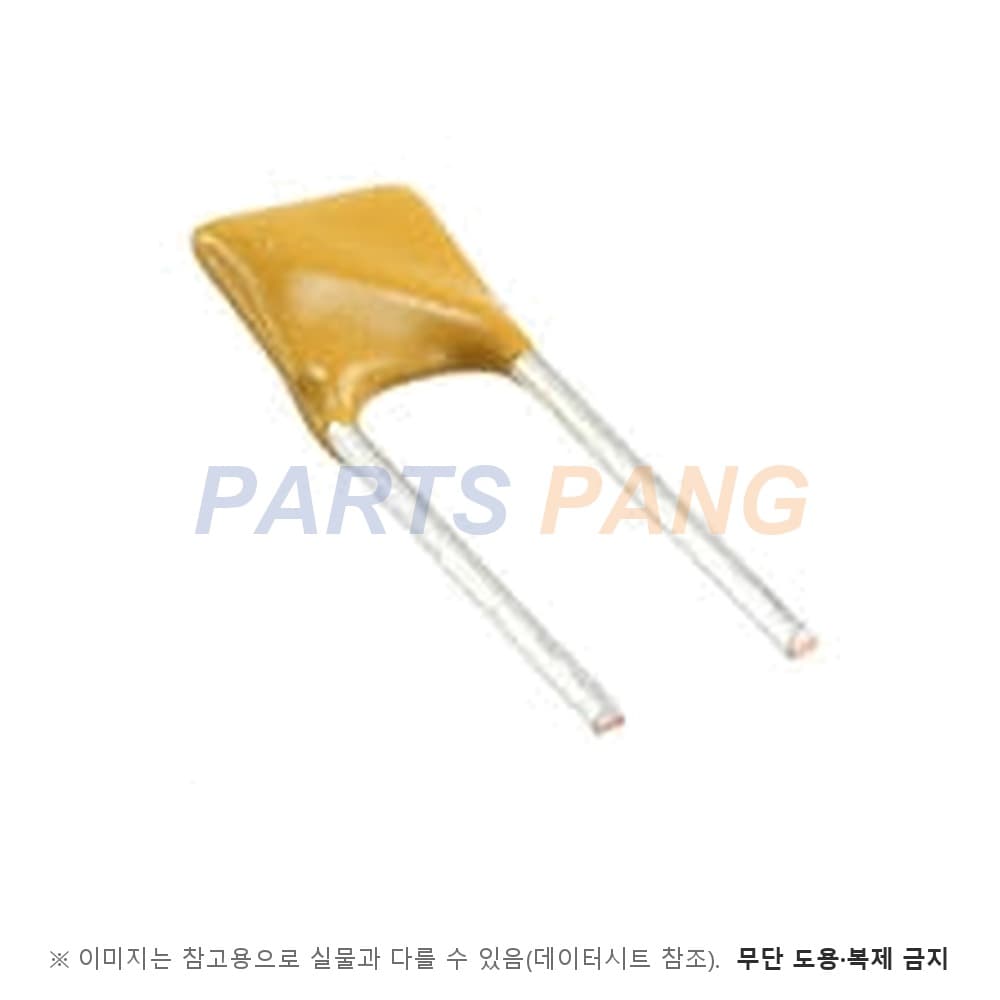

LVR012S 는 Littelfuse 의 PolySwitch LVR 계열 레이디얼 리드형 PPTC 재설정 퓨즈입니다. 평소에는 낮은 저항으로 전류를 흘리다가 과전류가 흐르면 스스로 가열돼 저항이 급격히 커지면서 전류를 제한하고, 원인이 사라지면 다시 낮은 저항으로 돌아옵니다. 유지 전류 0.12 A · 최대 전압 265 V AC/DC 입니다. 상용 전원(240 V AC/DC) 선로용 고전압 계열입니다.

유지 전류 IH

0.12 A

20 ℃ 에서 트립 없이 흘릴 수 있는 최대 전류다

트립 전류 IT

0.30 A

20 ℃ 에서 트립이 일어나는 최소 전류다 · 유지 전류와 트립 전류 사이는 동작이 보장되지 않는 구간이다

초기 저항 RMIN

3.0 Ω

20 ℃ 저항 범위 3.0 to 6.5 Ω 의 하한이다

트립 후 저항 R1MAX

12.0 Ω

트립 1시간 뒤 잰 최대 저항이다

트립 시 소비 전력

1.0 W

265 V 에서 트립 상태를 유지할 때의 typ 소비 전력이다

최대 전압 VMAX

265 V AC/DC

20 ℃ 최대 차단 전압이고 이때 차단 전류는 1.2 A 까지다

최대 차단 전류 IMAX

20 A

135 V 에서의 최대 차단 전류다

최대 트립 시간

15.0 s

0.6 A 를 흘렸을 때 트립까지 걸리는 최대 시간이다

정격 동작 전압

240 V AC/DC

20 ℃ 기준이다

패키지

레이디얼 리드

치수표 A(폭) 최대 8.3 mm · B(높이) 최대 10.7 mm · E(두께) 최대 3.8 mm · 리드 간격 C 4.3 to 5.8 mm · 리드 길이 D 최소 7.6 mm 다

실장

DIP(Through-Hole)

리드는 24 AWG 주석 도금 구리선(지름 0.51 mm) 이고 리플로 납땜은 권장되지 않는다

이 품번의 값은 Littelfuse PolySwitch LVR012S 단품 사양서(SCD24904 Rev O · JULY 26, 2016)의 정격 · 표 I 치수 · 표 II 성능 정격(20 ℃)에서 LVR012S 행을 읽었습니다. 인증은 UL E74889 · CSA 78165 · TÜV · CQC 입니다.
