개요

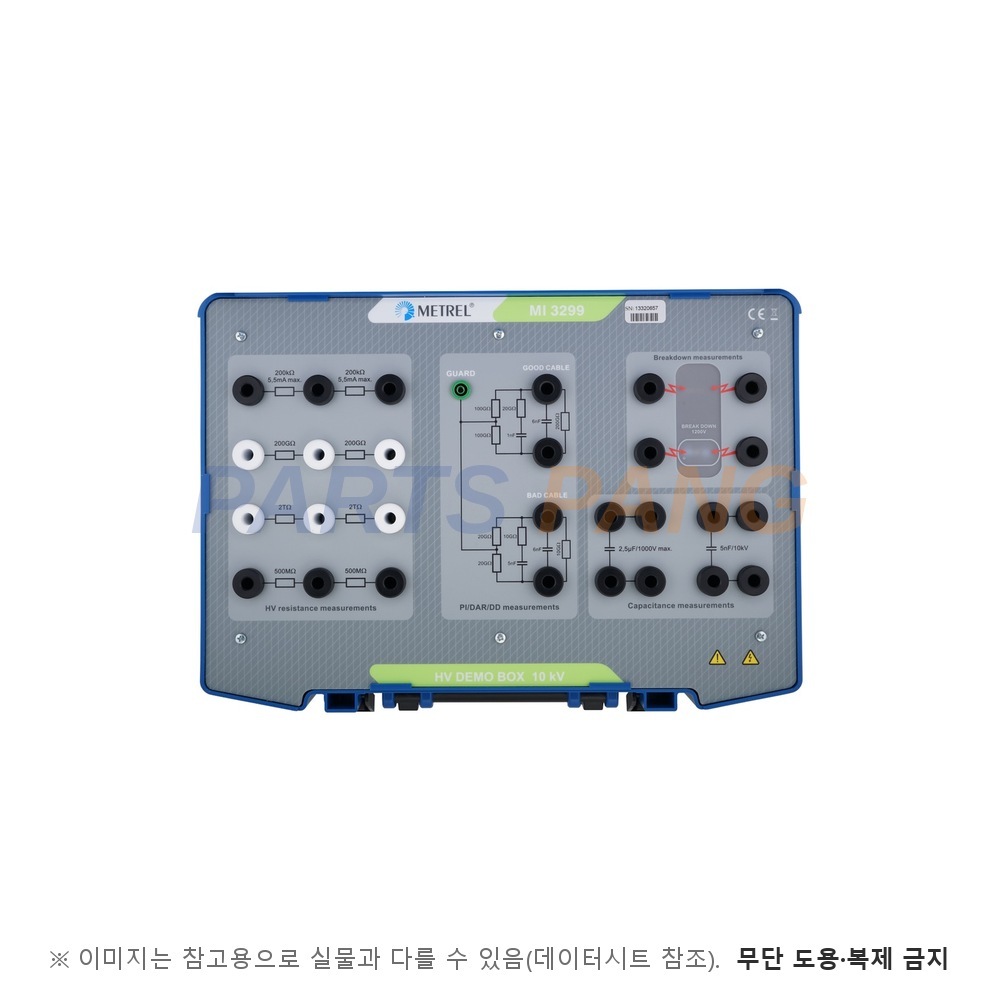

이 MI 3299는 METREL의 10 kV 고전압 절연 진단 시연 박스로, 측정기가 아니라 절연저항계로 재 볼 대상을 담은 교육·시연용 장치입니다. 고정밀 저항·고압 커패시터·방전 갭을 내장해 산업 현장의 전형적인 절연 상태를 흉내 냅니다.
주요 사양
- 종류
- 고전압 절연 진단 시연 박스
- 정격
- 10 kV CAT I
- 10 kV 정격 저항, 낮은 전압 계수
- 내장 저항
- 200 kΩ, 500 MΩ, 200 GΩ, 2 TΩ
- 저항 데케이드 구성
- 200 kΩ 허용 전류
- 5.5 mA 최대
- 패널 표기
- 내장 커패시터
- 2.5 µF, 5 nF
- 패널 표기 2.5 µF 1000 V 최대, 5 nF 10 kV
- 시연 항목
- PI, DAR, DD, 절연 파괴
- 호환 기기
- DC 고전압 절연저항계
- 외형
- 휴대형 시연 보드
기능
- 케이블 모의
- 양호 케이블·불량 케이블 회로
- 가드 단자 포함, GΩ급 저항과 nF급 커패시터 조합
- 파괴 시연
- 기체 중 방전 갭
- 패널 표기 BREAK DOWN 1200 V
- 간이 교정
- DC 고전압 절연저항계 기본 점검
전원·기계
- 크기 (W×L×H)
- 440 × 320 × 110 mm
- 무게
- 4 kg
- 보호 등급
- IP 20
- 보호 분류
- 기본 절연
- 오염도
- 2
- 기준 조건
- 10 ~ 30℃, 40 ~ 60% RH
- 동작 온도
- 5 ~ 40℃
- 90% RH 이하, 비응축
참고
표준 구성은 시연 보드 본체, HV 시험 리드 2개, 사용자 매뉴얼, 절연 시험 가이드 책자, 제품 검증 데이터입니다. 교육기관·실험실의 절연 진단 실습과 절연저항계 영업 시연, DC 고전압 절연저항계의 기본 점검에 쓰입니다.
AI 엔지니어 팁
구매 전 꼭 확인하세요 · 실무 체크포인트
2.5 µF 단자는 1000 V까지만
패널에 2.5 µF 커패시터는 1000 V 최대로 표기돼 있고, 10 kV까지 쓸 수 있는 것은 5 nF 쪽입니다. 5 kV·10 kV 절연저항계로 커패시턴스 측정을 시연하실 때는 단자를 꼭 구분하시길 권합니다.
시연 후 방전을 확인하세요
2.5 µF는 1000 V에서 상당한 에너지를 저장합니다. 측정이 끝나면 시험기의 방전 기능이 끝났는지 확인한 뒤 리드를 분리하시는 게 안전합니다.
PI·DAR 시연은 양호·불량 케이블 회로를 나란히
양호 케이블과 불량 케이블 모의 회로가 따로 있어 같은 시험 시간으로 PI·DAR 차이를 바로 비교해 보여 줄 수 있습니다. 가드 단자를 쓰는 경우와 안 쓰는 경우를 함께 보여 주시면 교육 효과가 큽니다.
