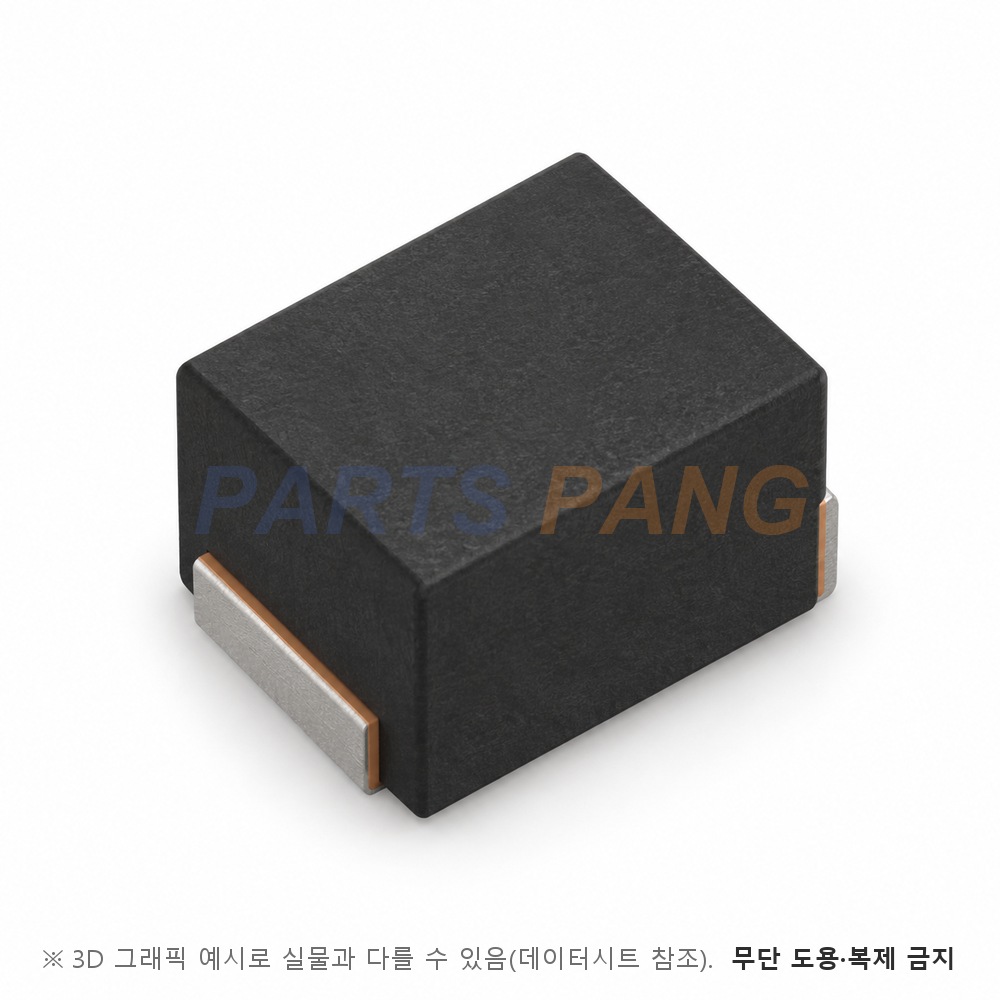

TDK Corporation NLV32T-680J-PF Chip Inductor

상세 정보

개요

NLV32T-680J-PF는 TDK NLV32-PF 계열의 권선형 페라이트 인덕터입니다. 수지 몰드 구조이며 공칭 인덕턴스는 68 µH, 공차는 ±5 %입니다. 일반 회로와 필터 회로에 쓰는 표면실장 부품으로, 1210 인치 크기에 해당합니다. 아래 값은 2017년 9월판의 해당 품번 행을 기준으로 합니다.

전기 특성

인덕턴스: 68 µH
허용오차: ±5 %
Q 값: 30 이상; 인덕턴스와 Q의 시험 주파수는 2.52 MHz
자기 공진 주파수 SRF: 12 MHz 이상
직류 저항 DCR: 9 Ω 이하
정격 전류: 50 mA 이하; 인덕턴스 10% 감소 조건과 자체 온도 상승 20℃ 조건 중 작은 전류가 기준

최대 정격

동작 온도: -40℃~105℃; 자체 온도 상승 포함
실장 후 보관 온도: -40℃~105℃

기계

사이즈: 1210
실장: 표면실장
외형 치수: 3.2×2.5×2.2 mm; 길이·폭·높이 각각 ±0.2 mm
포장: 테이핑, 2000개/릴

참고

제조사 문서에는 생산 중단 또는 중단 예정 계열이라는 표시가 있습니다. 정격 전류는 단순한 파손 한도가 아니라 인덕턴스 변화와 온도 상승으로 정하는 값입니다. 본문의 값은 NLV32T-680J-PF 행이며, 같은 계열의 다른 인덕턴스 행과 혼용하지 않습니다.

AI 엔지니어 팁

구매 전 꼭 확인하세요 · 실무 체크포인트

정격 전류의 두 조건을 함께 보십시오

50 mA는 인덕턴스 10% 감소와 자체 온도 상승 20℃ 조건 중 작은 전류를 기준으로 한 규격입니다.

사용 온도에는 발열이 포함됩니다

-40℃~105℃ 범위는 주위 온도만의 범위가 아닙니다. 자체 온도 상승을 포함한 제품 온도로 확인하십시오.

리플로 프로파일을 확인하십시오

문서의 권장 프로파일은 예열 150~180℃에서 90~120초, 230℃ 구간 40초, 피크 255℃에서 최대 10초입니다.

생산 중단 표시를 확인하십시오

2017년 9월판에 생산 중단 또는 중단 예정 안내가 있습니다. 대체품은 별도 사양으로 확인하십시오.
