NLV32TR56J-PF 은 TDK 의 NLV32-PF 계열 권선형 칩 인덕터입니다. 인덕턴스 0.56 µH ±5 % · 정격 전류 450 mA · 직류 저항 0.55 Ω 이하입니다. 페라이트 코어에 선을 감아 수지로 몰드한 구조라 같은 크기의 적층형보다 인덕턴스와 Q 를 크게 얻고, E-12 계열 전 품번이 ±5 % 공차라 필터처럼 값의 정확도가 걸리는 자리에 씁니다. 카탈로그(2017년 9월판) 표지에 생산 중지 또는 중지 예정 안내가 있는 계열입니다.

인덕턴스

0.56 µH

측정 주파수 25.2 MHz 기준이다 · 페라이트 코어 권선형이라 같은 크기의 적층형보다 큰 인덕턴스와 높은 Q 를 얻는다 · 실제 회로에서는 패턴 인덕턴스가 더해지므로 공진을 맞추는 자리에서는 실측으로 보정한다

허용오차

±5 %

품번의 공차 기호 J 와 같은 값이고 계열 전 품번이 같은 등급이다

Q 값

30 이상

측정 주파수 25.2 MHz 기준의 최솟값이다 · Q 가 높을수록 공진 회로의 선택도가 올라가고 손실이 줄어든다

자기 공진 주파수 SRF

180 MHz 이상

이 주파수를 넘으면 인덕터가 커패시터처럼 동작하므로 사용 대역을 이 값 아래로 잡는다 · 인덕턴스가 클수록 이 값이 내려간다

정격 전류

450 mA

Idc1(인덕턴스가 초기값보다 10 % 떨어지는 직류)과 Idc2(자체 발열로 20 ℃ 오르는 직류) 중 작은 값이다 · 주위 온도가 높으면 디레이팅한다 · 정격을 넘겨 흘리면 인덕턴스가 떨어지고 발열로 절연이 상한다

직류 저항 DCR

0.55 Ω

최댓값 규정이다 · 정격 전류에서의 전압 강하와 발열을 이 값으로 계산한다 · 권선 길이에 비례하므로 인덕턴스를 키우면 함께 올라간다

동작 온도

-40 to +105 ℃

자체 온도 상승을 포함한 범위다 · 보관 온도 -40 to +105 ℃ 는 기판 실장 후 기준이다

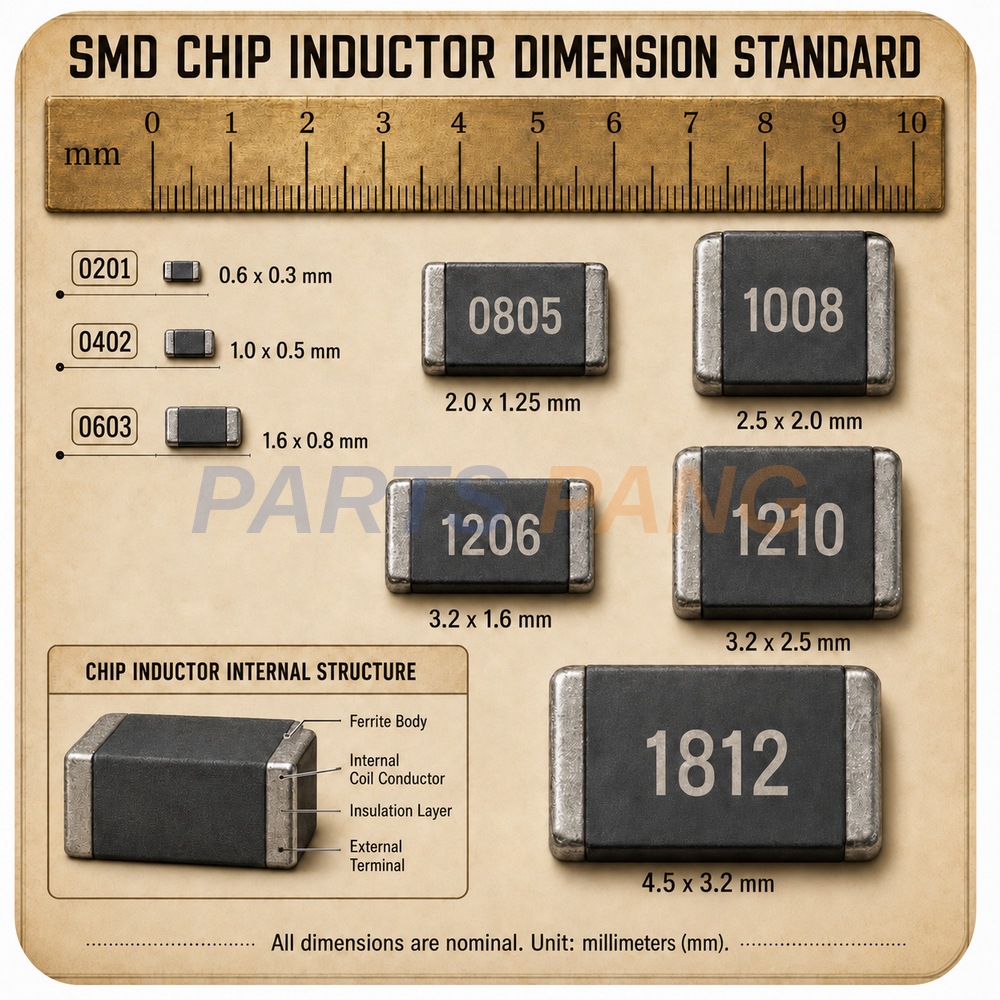

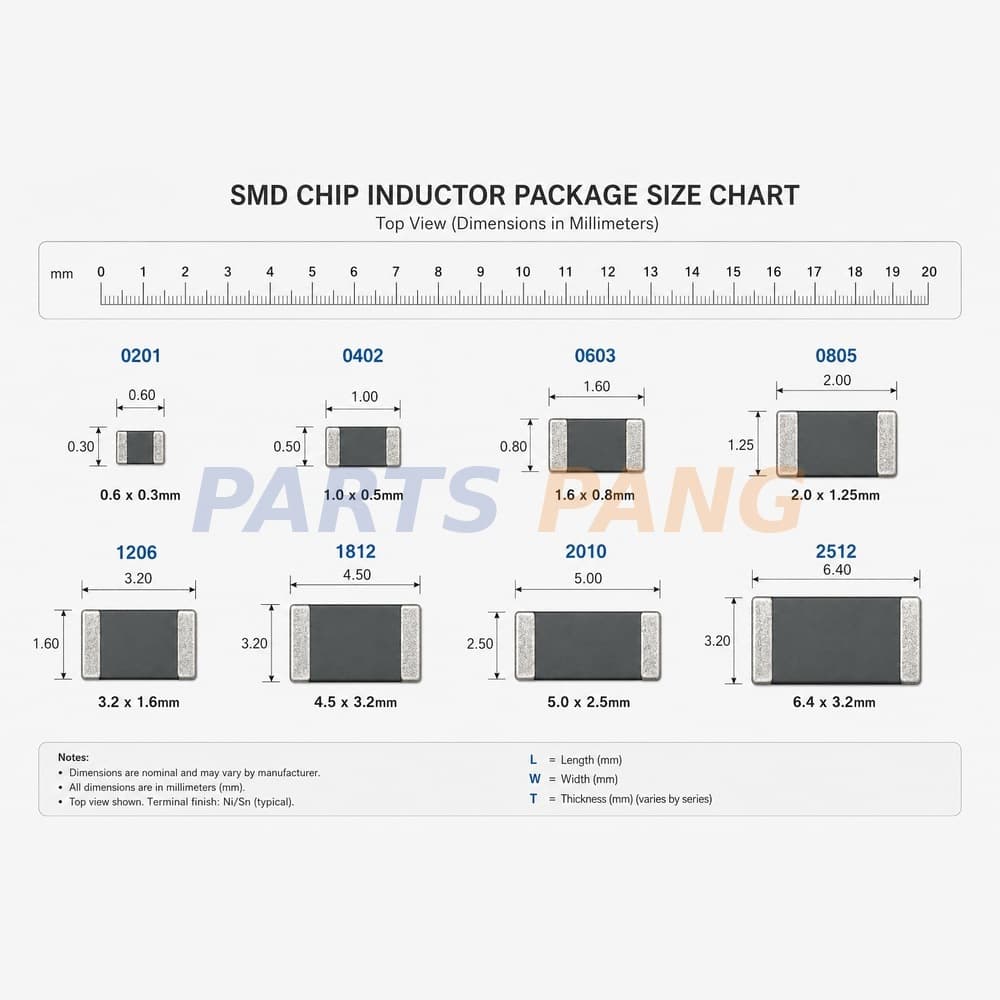

사이즈

1210

인치 코드이고 문서가 병기한 JIS 코드 3225 는 치수 3.2 x 2.5 x 2.2 mm(±0.2)를 뜻한다 · 단자 폭 0.55 mm · 개당 무게 50 mg

실장

표면실장

릴 테이핑 포장 2,000개 · 리플로 납땜용(피크 255 ℃ 10초 이내)이며 권선 부품이라 예열로 칩과 납땜 온도 차를 150 ℃ 이내로 둔다

이 품번의 값은 NLV32-PF Type 규격표(2017년 9월판)의 NLV32TR56J-PF 행에서 읽었습니다. 같은 표에 인덕턴스만 다른 형제 품번이 줄지어 있고 공차는 계열 전체가 ±5 % 로 같습니다. 이 카탈로그 표지에는 수록 제품이 생산 중지됐거나 중지될 예정이라는 안내가 있으니, 신규 설계에는 TDK 의 대체 품번을 확인하시고 이 품번은 보유 재고 범위에서 공급됩니다. 인덕턴스를 키우면 권선이 늘어 직류 저항이 오르고 정격 전류와 자기 공진 주파수가 함께 내려가므로 필요한 인덕턴스 · 흘릴 전류 · 쓰는 주파수를 같이 놓고 고르십시오. 문서의 대표 용도는 스마트 미터 · AV 기기 · xDSL · 이동통신 기지국 장비 · 산업 기기입니다.
