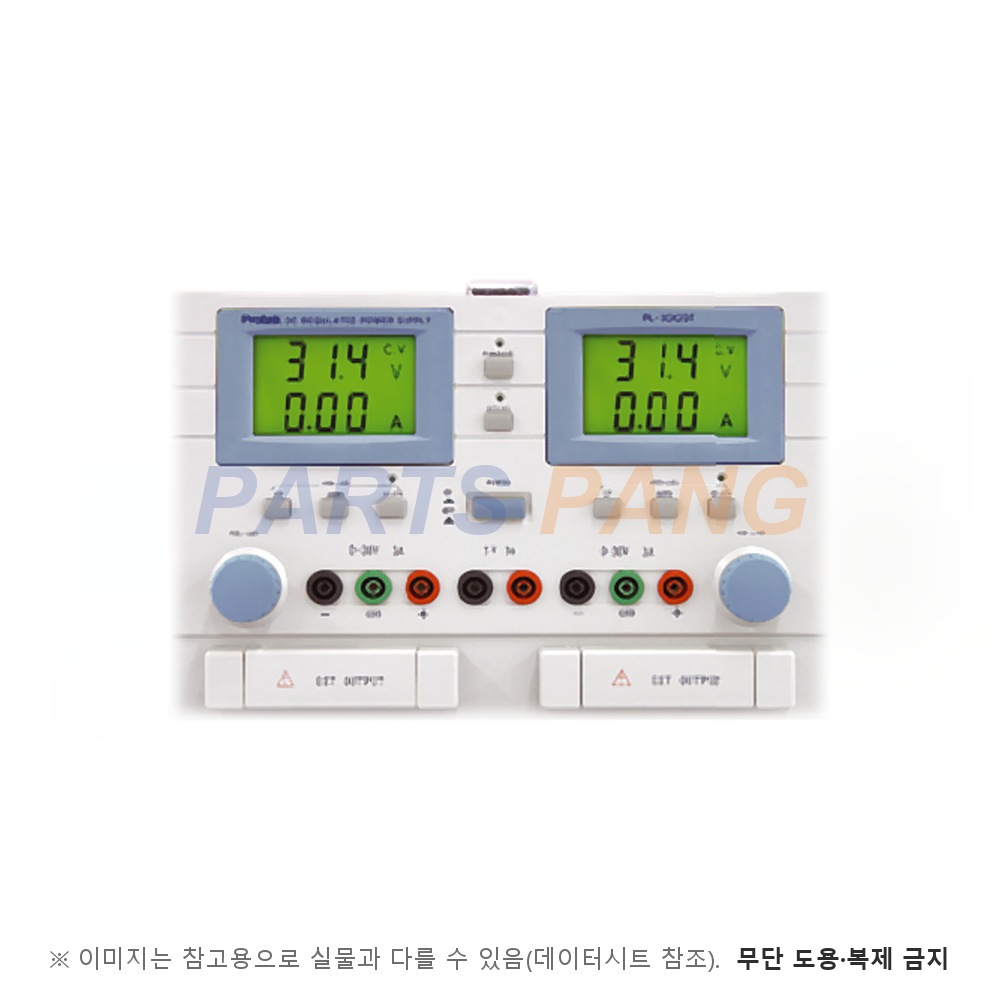

이 PL-3003T는 가변 2채널과 고정 5V 1채널을 갖춘 3채널 리니어 직류 전원공급기입니다. 양전원(±) 회로나 로직·아날로그 전원을 동시에 걸어야 하는 시험에 쓰입니다.

출력 채널

가변 2채널 + 고정 1채널

출력 전압

0 ~ 30V

가변 채널 각각

출력 전류

0 ~ 3A

가변 채널 각각

출력 전력

90W

방식

리니어

고정 출력

5V 3A

직렬 연결

최대 60V / 3A

병렬 연결

최대 30V / 6A

출력 분해능

전압 100mV · 전류 10mA

3자리 표시

전류 스텝

30mA ±3mA

라인 안정도

CV ≤0.02%+2mV

CC ≤0.05%+5mA

리플·노이즈

CV ≤0.5mV

CC ≤2mA

디스플레이

듀얼 백라이트 LCD 3Digit

동작 모드

CC·CV·트래킹·직병렬

부하 안정도

CV ≤0.02%+2mV

CC ≤0.05%+5mA

보호

전류 보호 기능

PL-3005T

가변 2 × 0~30V · 0~5A

PL-3003S

가변 1채널 · 0~30V · 0~3A

사용 전원

AC 110~250V, 50~60Hz

사용 환경

0~40℃, RH 80% 이내

크기

270 × 180 × 310 mm

무게

11.5kg

같은 T형의 PL-3005T는 가변 채널이 5A입니다. 가변 채널마다 확장 출력 단자가 2개씩 있으며 고정 출력 단자에는 없습니다.
