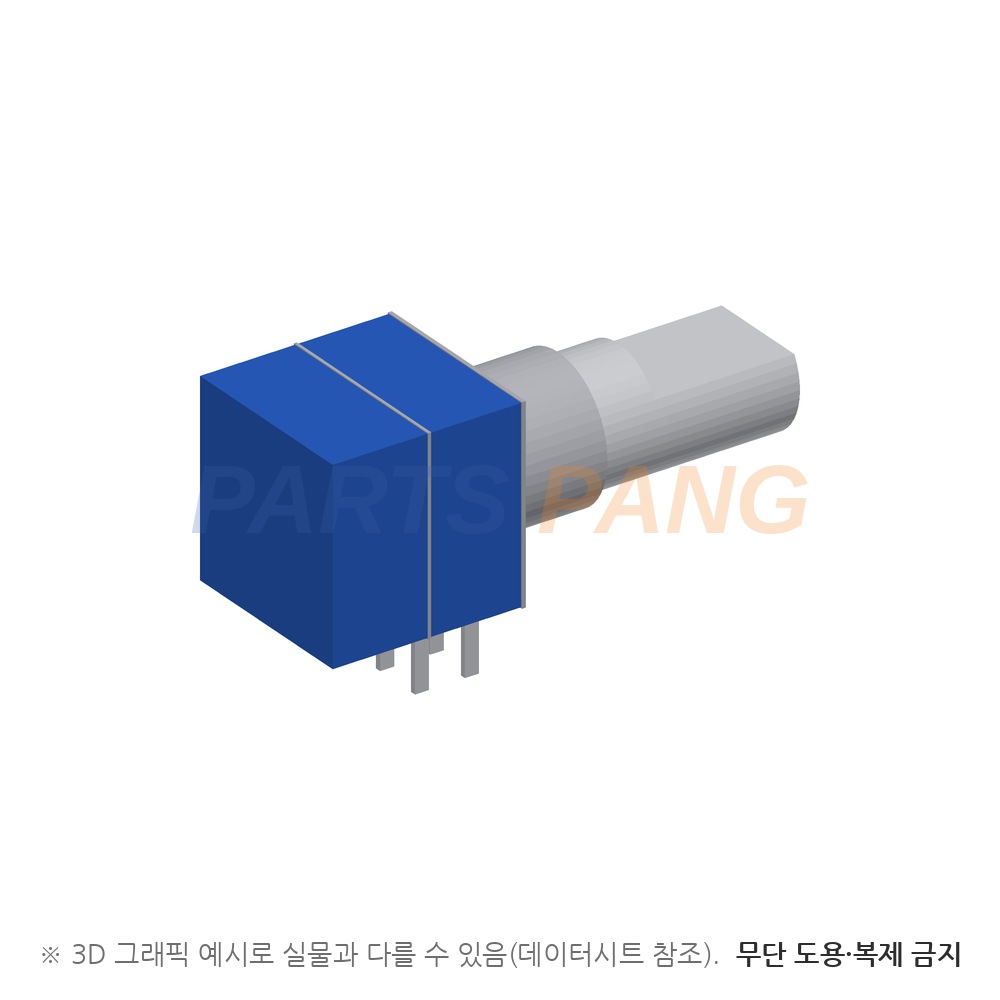

PTD902-2015F-A103 은 Bourns 의 PTD90 시리즈 9 mm 다연 포텐쇼미터입니다. 세 단자 가운데 양 끝에 전압을 걸고 가운데 와이퍼를 움직여 분압비를 바꾸는 소자이며, 단일 회전 조작용 · 다연(갱) 구성 구조입니다. 선정은 필요한 저항값과 조정 정밀도를 먼저 보고, 그 다음 정격전력과 동작 온도가 회로 조건에 드는지, 마지막으로 부싱·축과 단자 형태가 기구와 맞는지를 확인하는 순서로 합니다. 허용오차가 ±20 % 로 넓은 소자이므로 절대 저항이 아니라 분압비로 쓰시는 편이 설계가 안정적입니다. 손으로 자주 돌리는 부품이라 문서의 회전 수명(15,000 cycles)과 정지 강도도 함께 보시면 됩니다. 저항값 10,000 ohms · DIP(Through-Hole) 입니다.

저항값

10,000 ohms

문서 표준 저항표에서 저항 코드 103 에 해당하며 표준 저항 범위는 1 K ohms to 1 M ohms 다

허용오차

±20 %

품번 핀 코드 2 가 ±20 % 판을 지정하며 엔드 저항은 20 ohms max. · 2연 간 트래킹 오차는 -40 dB to 0 dB 구간에서 ±3 dB 다문서는 저항 온도계수를 따로 규정하지 않는다

정격전력

0.025 watts

품번 테이퍼 A(오디오 곡선 15A) 기준이며 선형 테이퍼는 0.05 watts 다

최대 입력 전압

150 VAC

문서 Maximum Operating Voltage 이며 직류는 20 VDC 다

동작 온도

-10 °C to +50 °C

방진방수 등급은 IP 40 · 습기 민감도 등급(MSL)은 1 이며 ESD 분류(HBM)는 N/A 다

회전각

300 ° ±10 °

문서가 Mechanical Angle 로 규정한 값이며 회전 토크는 10 to 250 g-cm 다

조정 방식

평면 샤프트 조작

축 코드 F(금속 평면 축)와 길이 15 mm 이며 디텐트는 코드 0(없음)이다

시리즈

PTD902

PTD90 계열이며 단일 회전 조작용 · 다연(갱) 구성 구조다

실장

DIP(Through-Hole)

단자는 핀 코드 2(PC 핀 수직·아래 방향)이며 평와셔와 장착 너트가 함께 들어간다

두 연(2-gang) 이상으로 묶어 쓰는 9 mm 다연 포텐쇼미터입니다. 스테레오 볼륨처럼 두 채널을 한 축으로 동시에 조정하는 자리에 쓰며, 채널 간 트래킹 오차가 -40 dB to 0 dB 구간에서 ±3 dB 로 규정됩니다. 노이즈는 100 mV max. · 회전 수명은 15,000 cycles · 정지 강도는 4.0 kg-cm · 샤프트 푸시/풀 강도는 5.0 kgf min. · 장착 토크는 7.0 kg-cm min. 입니다. 샤프트 흔들림은 0.6 x L/20 mm p-p max. 이며 세척 공정은 권장되지 않습니다.

품번은 PTD90 · 2(2연) · 2(PC 핀 수직·아래 · ±20 %) · 0(디텐트 없음) · 15(축 15 mm) · F(금속 평면 축) · A(오디오 곡선 15A) · 103(10,000 ohms)로 읽습니다.
