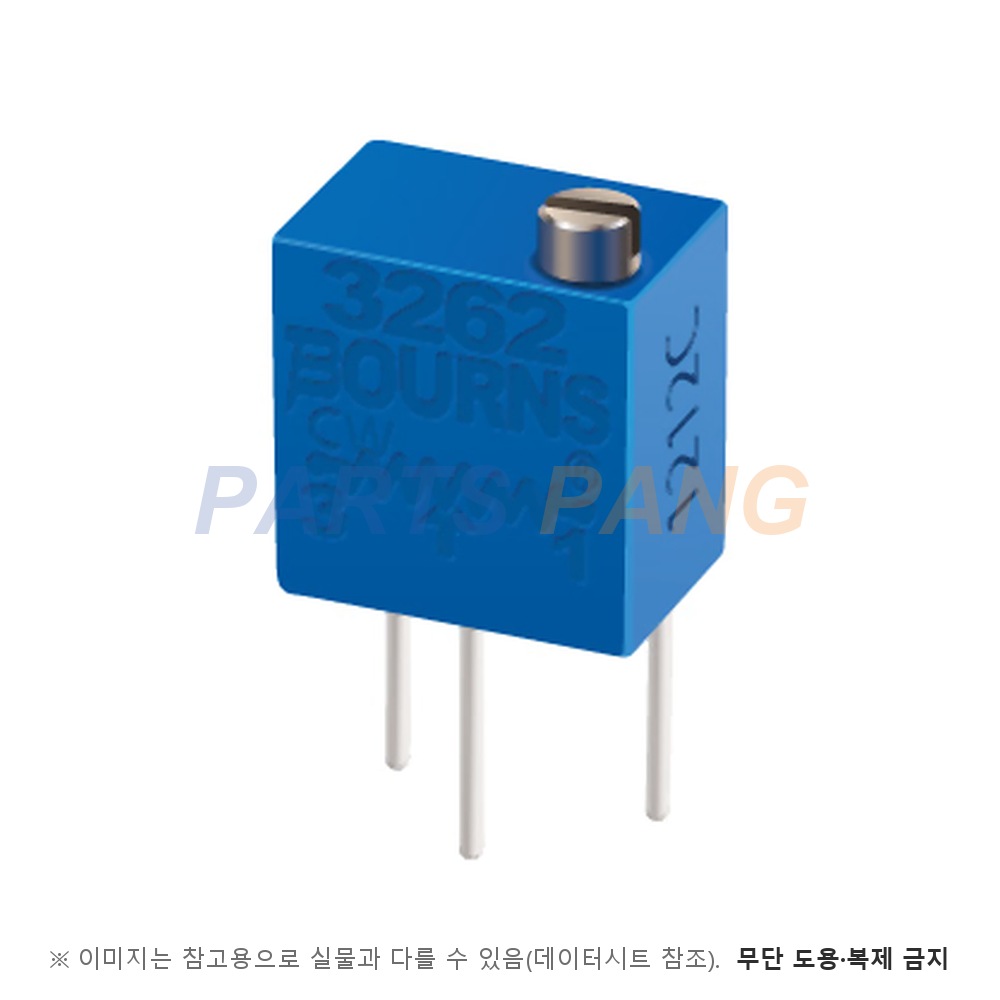

RJ26FW203 은 Bourns 의 RJ26/RJR26 시리즈 1/4 ” Trimpot 트리밍 포텐쇼미터입니다. 세 단자 가운데 양 끝에 전압을 걸고 가운데 와이퍼를 움직여 분압비를 바꾸는 소자이며, 멀티턴 서멧 밀폐형 산업용 구조입니다. 선정은 필요한 저항값과 조정 정밀도를 먼저 보고, 그 다음 정격전력과 동작 온도가 회로 조건에 드는지, 마지막으로 단자 배치가 기판 패턴과 맞는지를 확인하는 순서로 합니다. 허용오차가 ±10 % std. 로 넓은 소자이므로 절대 저항이 아니라 분압비로 쓰시는 편이 설계가 안정적입니다. 조정한 값이 흔들리지 않으려면 조정 뒤 진동과 온도 변화에서 얼마나 움직이는지도 함께 보셔야 하는데, 문서의 부하 수명과 진동·충격 시험 결과가 그 근거가 됩니다. 저항값 20,000 ohms · DIP(Through-Hole) 입니다.

저항값

20,000 ohms

문서 표준 저항표에서 저항 코드 203 에 해당하며 표준 저항 범위는 10 to 1 megohm 다

허용오차

±10 % std.

절대 최소 저항은 RJ26 이 2 % 또는 20 ohms max. 중 큰 쪽이고 접촉 저항 변화는 3.0 % 또는 3 ohms max. 중 큰 쪽이다

저항 온도계수

±100 ppm/°C

품번 다섯 번째 자리 특성 코드 F 가 지정하는 최대값이다

정격전력

0.25 watt

85 °C · 200 volts max. 조건이며 150 °C 에서 0 watt 로 떨어진다

최대 입력 전압

200 V

문서 Power Rating 괄호(200 volts max.) 값이다

동작 온도

-65 °C to +150 °C

진동 20 G · 충격 100 G 를 견디며 씰 시험은 85 °C Fluorinert 다

회전각

12 turns nom.

문서가 Effective Travel 로 규정한 값이며 회전 수명은 200 cycles 다

조정 방식

멀티턴 서멧 · 나사 조정

조정 공구는 H-90 이며 와이퍼는 실제 저항의 50 % ±10 % 위치에서 출하된다

시리즈

RJ26

RJ26/RJR26 계열이며 멀티턴 서멧 밀폐형 산업용 구조다

실장

DIP(Through-Hole)

단자는 How To Order 의 단자 형식 W(문서 도면 RJ26FW/RJR26FW)이며 표준 포장은 50 pcs. per tube 다

MIL-PRF-22097 (RJ26) 과 고신뢰 MIL-PRF-39035 (RJR26) 의 QPL 에 등재된 군용 규격 트리머이며 같은 문서가 두 계열을 함께 규정합니다. 조정 분해능은 전압 ±0.02 % · 저항 ±0.05 % 이고 분해능은 무한입니다. 절연 저항은 500 vdc. 에서 1,000 megohms min. · 부하 수명은 RJ26 이 85 °C · 0.25 watt 에서 1,000 hours · RJR26 이 10,000 hours 입니다. 토크는 3.0 oz-in. max. · 무게는 0.015 oz. 이며 표준 포장은 50 pcs. per tube 입니다. 절연 내압은 해수면 600 vac · 80,000 Feet 250 vac 입니다.

품번은 RJ26(MIL-PRF-22097) · F(±100 ppm/°C Temp. Coeff. Max.) · W(단자 형식) · 203(20,000 ohms)로 읽습니다.
