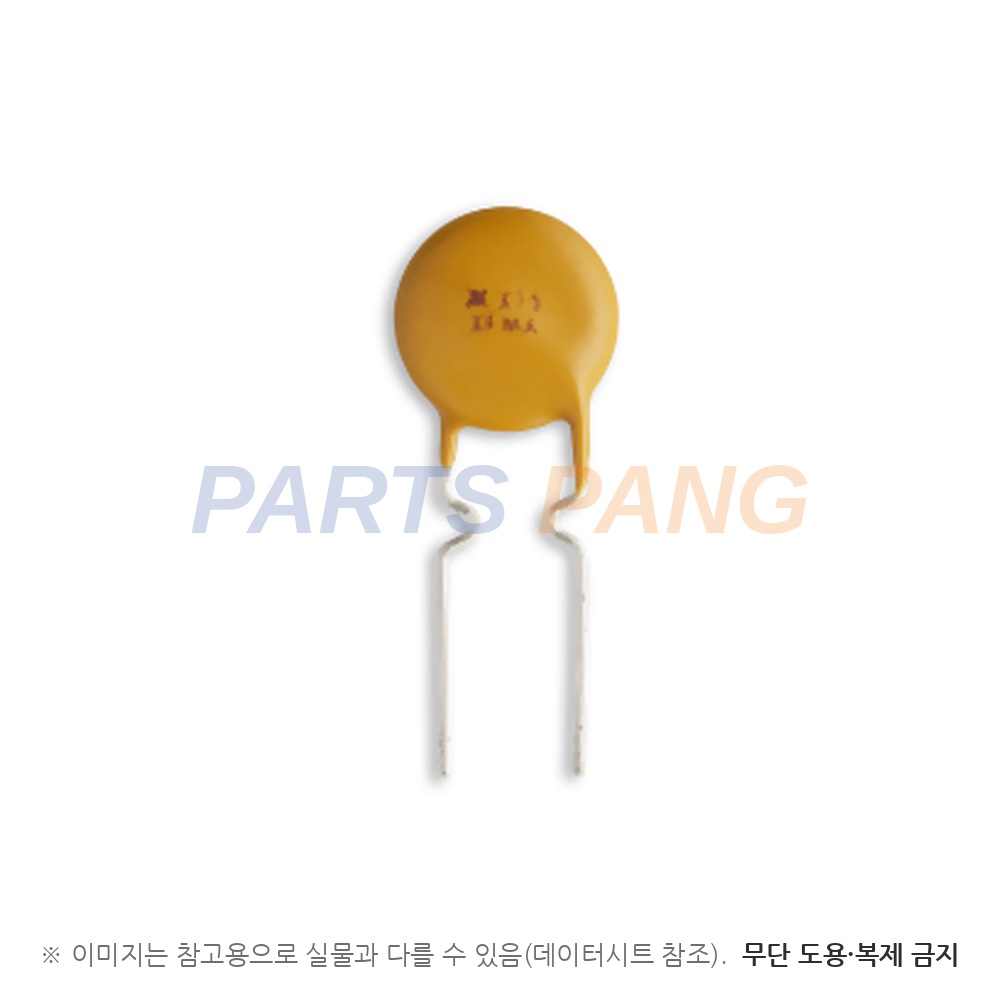

RXEF075-2 는 Littelfuse PolySwitch RXEF 시리즈의 래디얼 리드형 PPTC 리셋터블 퓨즈입니다. 평소에는 낮은 저항으로 전류를 흘리다가 과전류로 발열하면 고저항 상태로 넘어가 전류를 제한하고, 원인이 사라지면 스스로 복귀합니다. 72 V 정격 그룹에 속하며 유지 전류 0.75 A, 트립 전류 1.50 A 이고 품번 끝 -2 는 테이프앤릴 포장입니다.

유지 전류 IH

0.75 A

20 °C 정지 공기에서 차단 없이 흘릴 수 있는 최대 전류

트립 전류 IT

1.50 A

20 °C 정지 공기에서 고저항 상태로 전환시키는 최소 전류

초기 저항 RMIN

0.25 Ω

공급 상태 저항 범위는 0.25 Ω ~ 0.40 Ω (RMAX)

트립 후 저항 R1MAX

0.60 Ω

트립 1시간 후 20 °C 에서 측정한 최대 저항

최대 트립 시간

6.3 s (3.75 A 인가)

트립 시 소비 전력

0.92 W (Typ.)

전기 특성은 25 °C 기준으로 결정됨

최대 전압 VMAX

72 V

DC 72 V, AC 72 Vrms 연속 인가 가능

최대 차단 전류 IMAX

40 A

정격 전압에서 DC 40 A, AC 40 Arms

사용 온도

-40 °C to +85 °C

보관 조건

40 °C 이하, 70 %RH 이하

사용 전까지 원래 밀봉 봉투에 보관

패키지

래디얼 리드

A 최대 10.2 mm, B 최대 15.2 mm, C 4.3~5.8 mm

실장

스루홀

리플로우 공정 대상이 아니며 260 °C 10 s 납땜 내열

리드 재질

주석도금 구리, 24AWG

리드 지름 ø0.51 mm, 단면적 0.205 mm²

포장

테이프앤릴 3,000개

마킹 X75, 질량 0.310 g (참고값), 외장 UL 94V-0 에폭시

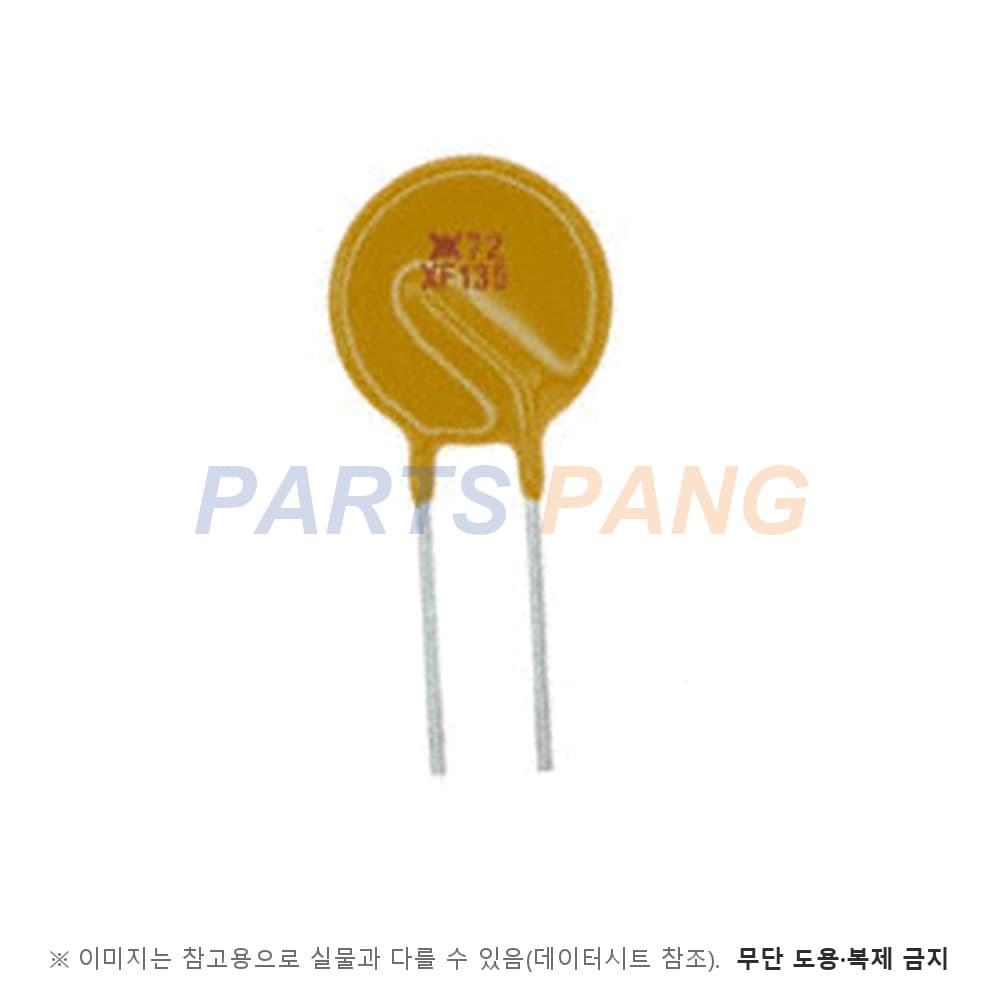

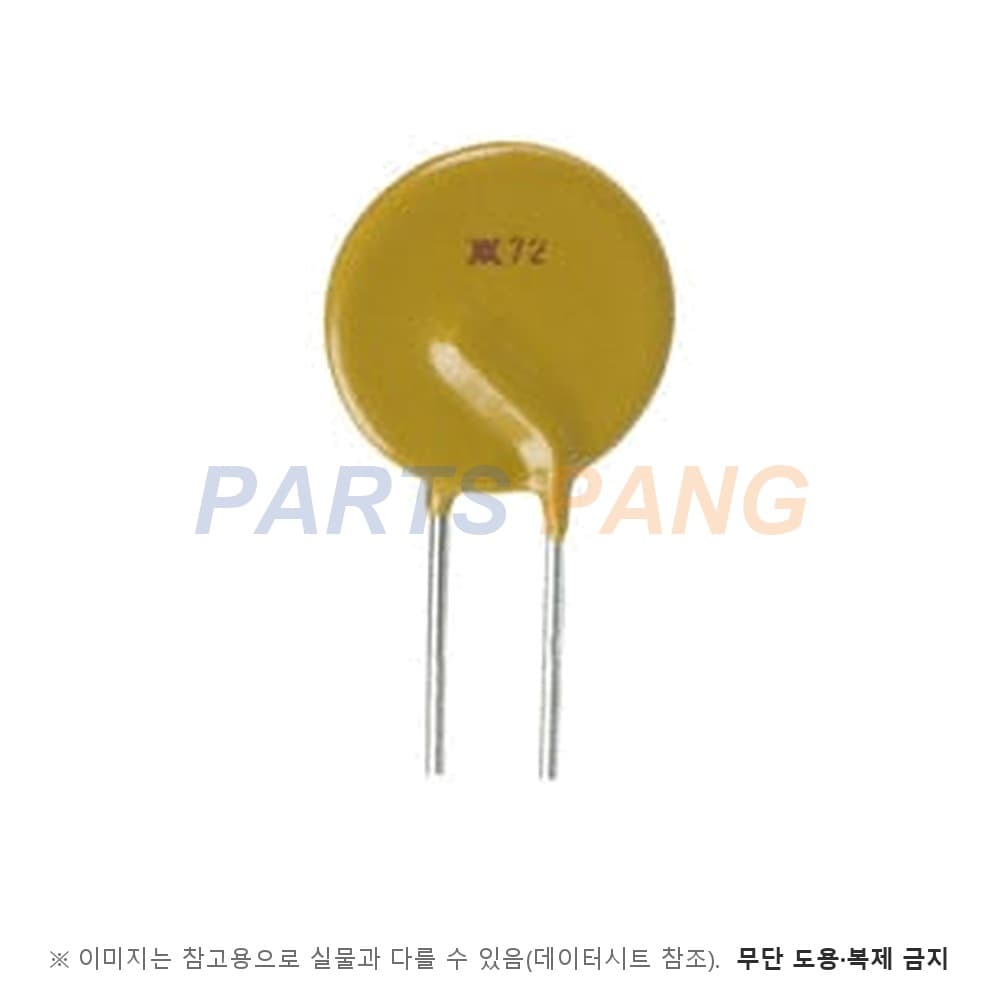

같은 문서에 RXEF005 부터 RXEF375 까지 실려 있고 유지 전류는 0.05 A 부터 3.75 A 까지이며, RXEF005~017 은 60 V, RXEF020 이상은 72 V 그룹입니다. 인증은 UL 1434, CSA TIL No. CA-3A, TÜV EN 60730-1, CQC 이며 RoHS, 무연, 할로겐프리입니다. 환경 시험에서 저항 변화는 Passive Aging ±5 %, Humidity Aging ±10 % 입니다. USB 포트, 모뎀, 산업 제어, 배터리 팩, 프린터 등의 과전류 보호에 쓰입니다.
