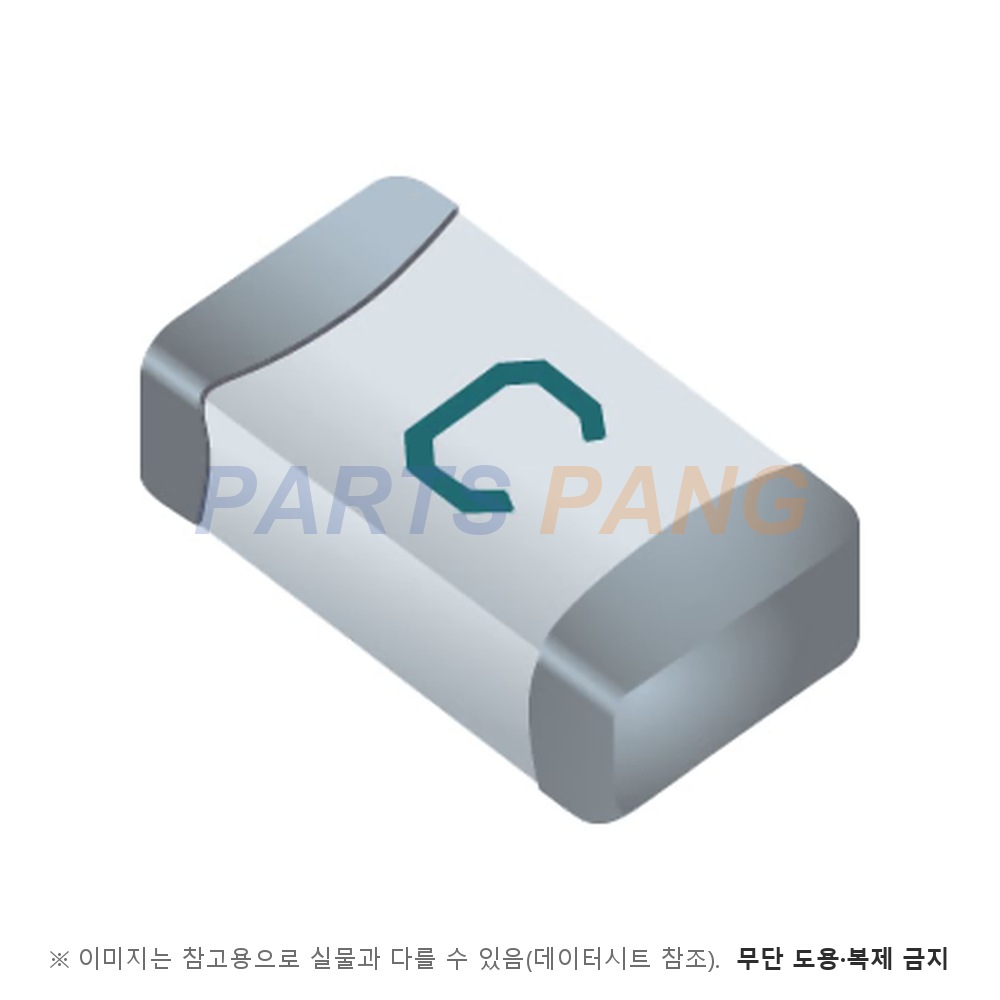

SF-1206SA1000R-2 은 Bourns 의 SinglFuse SF-1206SA-R 시리즈 차량용 SMD 퓨즈입니다. 퓨즈는 정해진 전류를 넘는 상태가 이어지면 스스로 녹아 끊어져 회로를 떼어 놓는 일회성 보호 소자입니다. 되돌아오는 PPTC 와 달리 한 번 끊어지면 교체해야 하지만, 차단이 확실하고 차단 용량이 커서 고장 전류가 큰 자리에 씁니다. 선정에서 가장 흔한 실수가 정격 전류만 보고 고르는 것입니다. 정격 전류는 그 값에서 끊어진다는 뜻이 아니라 그 값까지는 4시간을 버틴다는 뜻이고, 실제로 끊어지려면 보통 정격의 200 % 이상이 흘러야 합니다. 그래서 상시 전류는 정격에 넉넉한 여유를 두고 잡으시고, 전원을 켤 때 흐르는 돌입 전류는 용단 I²t 로 따로 확인하셔야 합니다. 마지막으로 회로의 예상 고장 전류가 차단 용량 안에 드는지 보셔야 하는데, 이 값을 넘으면 퓨즈가 끊어지면서 아크가 남아 보호에 실패할 수 있습니다.

정격 전류

10 A

25 °C 기준이며 이 전류에서는 4시간 동안 끊어지지 않는다

저항값

0.004 Ω

≤10 % 정격 전류 · 25 °C 주위 온도에서 잰 전형값이며 허용오차는 ±25 % 다

용단 I²t

21.3 A²s

전(前)아크 시간 0.001 초 기준으로 계산한 용단 I²t 전형값이다

차단 시간 특성

250 % 에서 5 seconds 이내

350 % 에서는 1 second 이내 · 100 % 에서는 4 hours 동안 끊어지지 않는다

정격 전압

32 VDC

10 A 부터 20 A 까지 계열 전체에 적용되는 값이다

차단 용량

100 A @ 32 VDC

cUL E198545 로 인정받은 값이다

사이즈

EIA 1206 (3216 metric)

문서는 EIA 1206 (3216 metric) 풋프린트로 규정한다

실장

표면실장

테이프 앤 릴 포장의 표면실장 칩 퓨즈이며 자동 실장기에 그대로 걸린다

1206 크기에 10 A 부터 20 A 까지 네 품번만 담은 차량용 고전류 퓨즈입니다. 차단 시간을 250 % 와 350 % 두 지점에서 규정해 과전류가 커질수록 5 seconds 에서 1 second 로 빨라집니다. 정격 전압은 32 VDC 로 계열 전체가 같고 차단 용량은 100 A @ 32 VDC 입니다.

동작 온도는 -55 °C to +150 °C 이며 보관 조건은 온도 +5 °C to +35 °C · 습도 40 % to 75 % 이고 내습성 등급은 Moisture Sensitivity Level 1 · ESD 등급은 Class 6 입니다.
