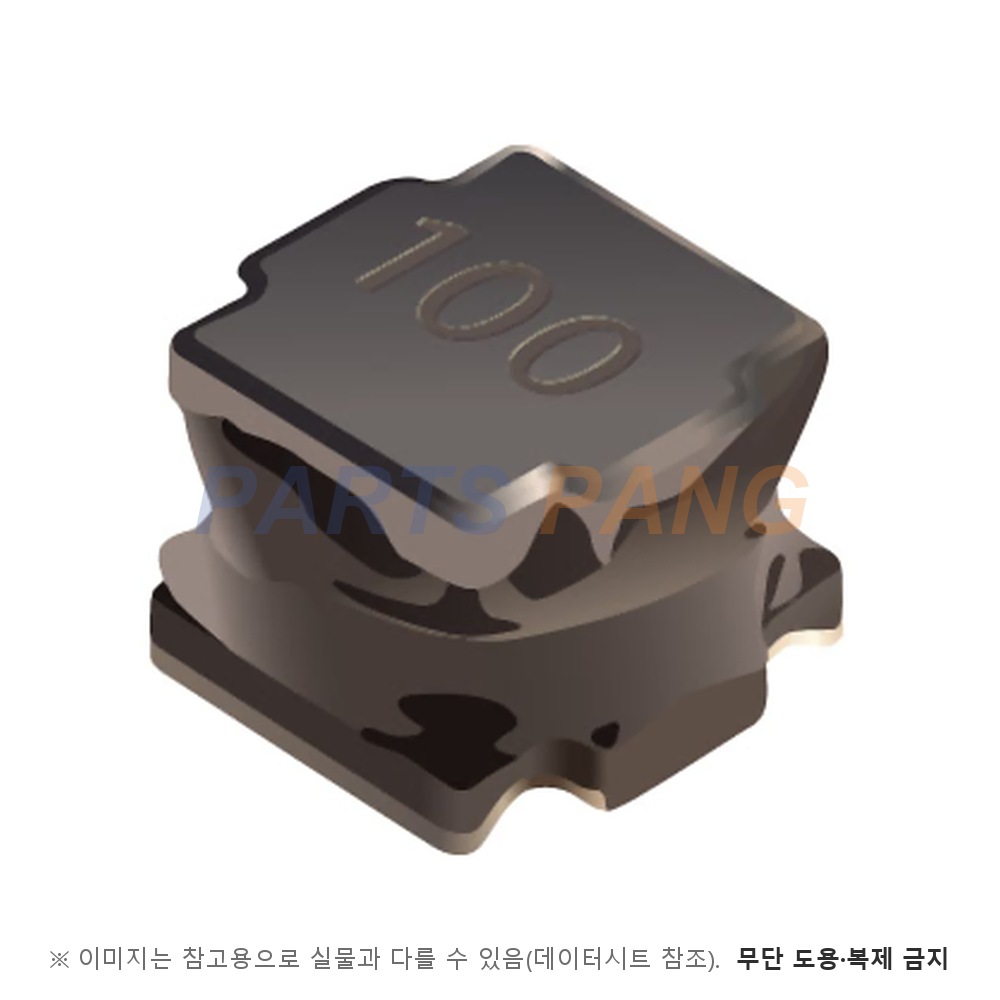

SRN6045-330M 은 Bourns 의 SRN6045 시리즈 세미실드 파워 인덕터입니다. 전원 회로에서 인덕터는 스위칭으로 끊긴 전류를 이어 주면서 에너지를 저장했다 내보내는 소자라, 리플 전류의 크기와 변환 효율을 함께 좌우합니다. 선정은 회로가 요구하는 인덕턴스를 먼저 정하고, 평균 전류가 정격 전류 Irms 안에 드는지, 스위칭 피크 전류가 포화 전류 Isat 아래인지 차례로 확인한 다음, 직류 저항 DCR 이 만드는 도통 손실과 발열을 보는 순서로 합니다. 여기서 Irms 와 Isat 은 성격이 다른 두 한계라는 점이 중요합니다. Irms 는 권선이 견디는 발열 한계이고 Isat 은 코어가 자속을 더 받아들이지 못해 인덕턴스 자체가 무너지는 자기 한계이므로, 둘 중 낮은 쪽이 실제 사용 한계가 됩니다. 페라이트 코어 세미실드 파워 인덕터 구조이고 코어는 페라이트이며, 인덕턴스는 100 KHz / 1 V 조건에서 규정합니다.

인덕턴스

33 µH

인덕턴스 측정 조건은 100 KHz / 1 V 다

허용오차

20 %

문서 표의 Tol. 열에 적힌 값이다

직류 저항 DCR

0.188 Ω

25 °C 에서 규정한 최대값이다

자기 공진 주파수 SRF

9 MHz

전형값이며 Q 는 2.52 MHz 에서 잰 참고값 17 이다

정격 전류 Irms

1.4 A

온도 상승 40 °C at rated Irms 기준이다

포화 전류 Isat

1.5 A

인덕턴스가 30 % 떨어지는 점으로 정의한다

사이즈

6.0 × 6.0 mm

문서 치수도 기준 6.0 ± 0.2 mm 각형 외형이며 특징란은 Component height 4.5 mm 로 적는다

실장

표면실장

코어는 페라이트 · 권선은 에나멜 동선 · 단자 마감은 Sn/Ag/Cu · 코팅은 자성 에폭시 수지이며 포장은 1000 pcs. per 13-inch reel 이다

인덕턴스 1 to 220 µH · 정격 전류 최대 4.2 A 를 덮는 계열로 DC/DC 컨버터와 노트북 · 디지털 비디오 카메라 · HDD · 휴대전화 · TV 와 LCD 디스플레이를 겨냥합니다. 표를 보시면 인덕턴스가 커질수록 Irms 와 Isat 이 함께 내려갑니다. 한 가지 더 눈여겨보실 점은 Q 측정 주파수가 품번마다 다르다는 것입니다. 1.0 ~ 8.2 µH 는 7.96 MHz, 10 ~ 68 µH 는 2.52 MHz, 100 µH 이상은 0.796 MHz 에서 잽니다. 납땜 내열은 +250 °C for 10 sec. 입니다.

동작 온도는 -40 °C to +125 °C 이며 온도 상승은 40 °C at rated Irms 기준입니다.
