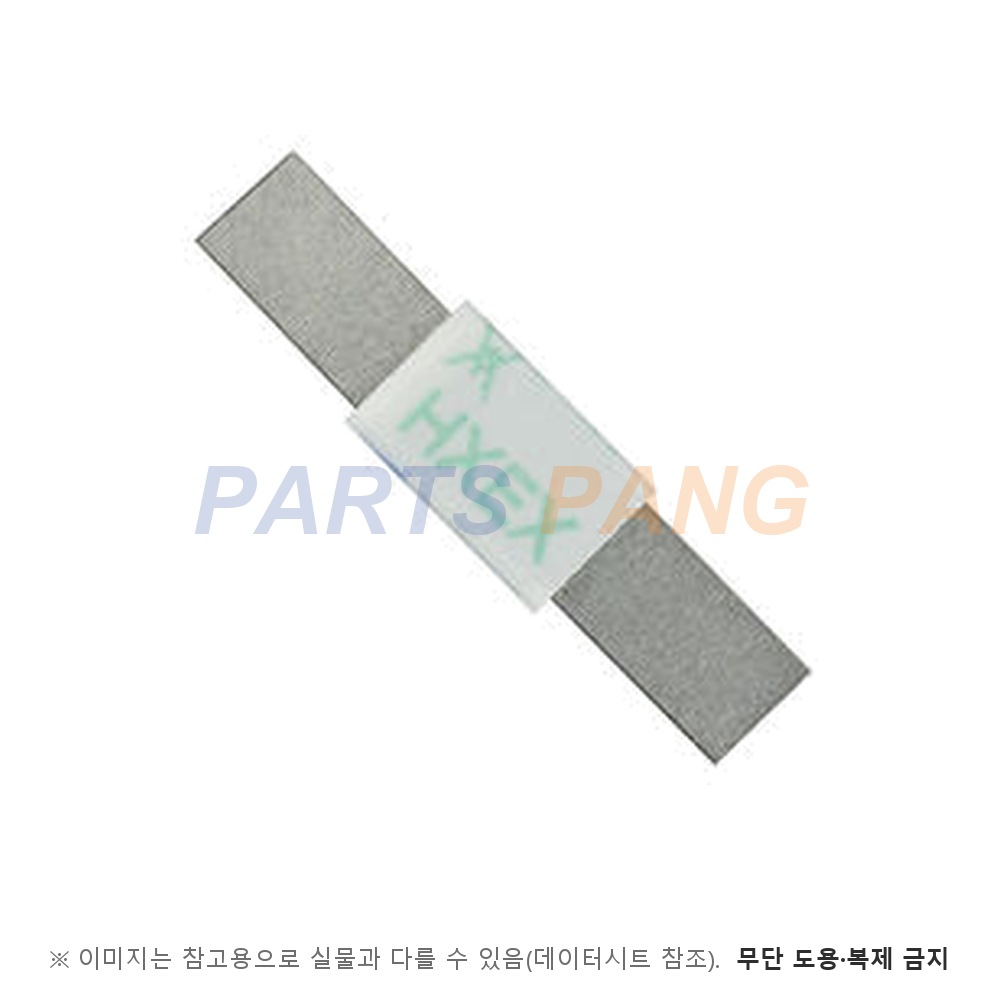

SRP120F 는 Littelfuse 의 PolySwitch SRP 계열 스트랩형 PPTC 재설정 퓨즈입니다. 평소에는 낮은 저항으로 전류를 흘리다가 과전류가 흐르면 스스로 가열돼 저항이 급격히 커지면서 전류를 제한하고, 원인이 사라지면 다시 낮은 저항으로 돌아옵니다. 유지 전류 1.2 A · 최대 전압 15 V DC 입니다. 배터리 팩 셀 사이에 리드를 용접해 쓰는 스트랩형 계열입니다.

유지 전류 IH

1.2 A

20 ℃ 에서 트립 없이 흘릴 수 있는 최대 전류다 · 표 II 에서 0 ℃ 1.5 A · 60 ℃ 0.8 A 로 바뀐다

트립 전류 IT

2.7 A

20 ℃ 에서 트립이 일어나는 최소 전류다 · 유지 전류와 트립 전류 사이는 동작이 보장되지 않는 구간이다

초기 저항 RMIN

0.085 Ω

20 ℃ 기준 저항 범위 0.085 to 0.160 Ω 의 하한이다(뮬러 켈빈 클립 BU-75K 측정)

트립 후 저항 R1MAX

0.220 Ω

트립 1시간 뒤 잰 최대 저항이다

트립 전류 한계

0 ℃ 3.1 A · 60 ℃ 1.8 A

표 II 의 온도별 트립 전류이고 같은 온도의 유지 전류는 1.5 A · 0.8 A 다

트립 시 소비 전력

1.2 W

20 ℃ · 15 V 에서 트립 상태를 유지할 때의 최대 소비 전력이다

최대 전압 VMAX

15 V DC

사양서 전기 정격의 최대 전압이다

최대 차단 전류 IMAX

100 A

사양서 전기 정격의 최대 전류다

최대 트립 시간

5 s

6.0 A 를 흘렸을 때 트립까지 걸리는 최대 시간이다

패키지

스트랩

칩 5 × 7 mm 에 니켈 리드를 붙인 스트랩형이고 치수표 전체 길이 A 19.9 to 22.1 mm · 폭 B 4.9 to 5.2 mm · 두께 C 0.6 to 1.0 mm 다

실장

스트랩 용접

리드는 니켈 1/4H 0.125 mm 두께이고 무연 솔더 · 폴리에스터 테이프(8 mm 폭) 구성이다

이 품번의 값은 Littelfuse PolySwitch SRP120F 단품 사양서(SCD25907 Rev E · 2016)의 전기 정격 · 표 I 치수 · 표 II 성능 정격에서 SRP120F 행을 읽었습니다. 인증은 UL · TÜV · CSA 입니다.
